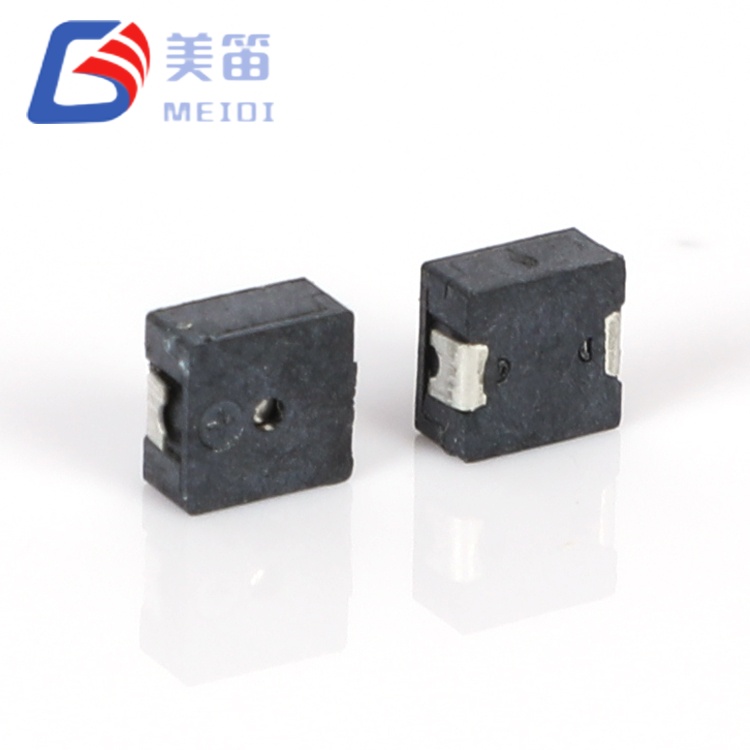

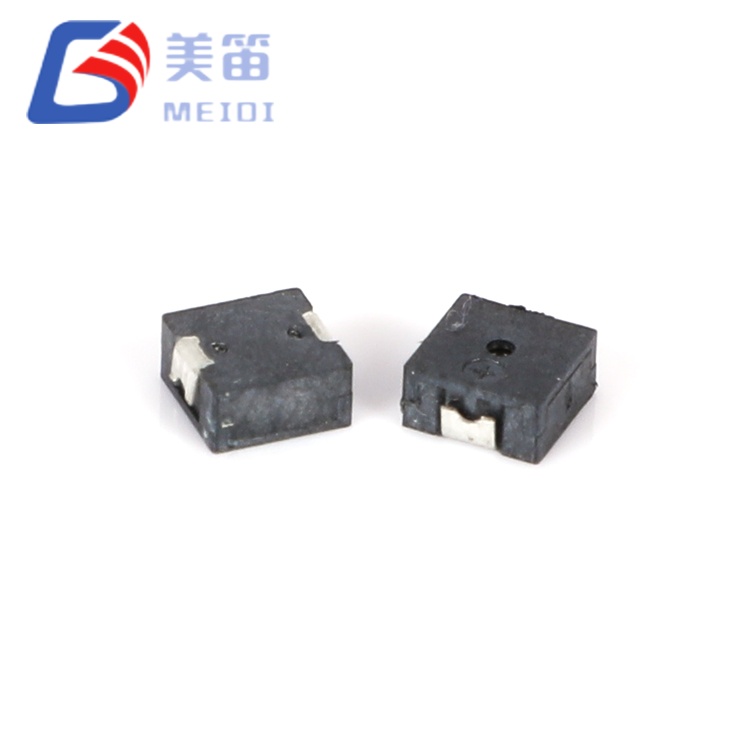

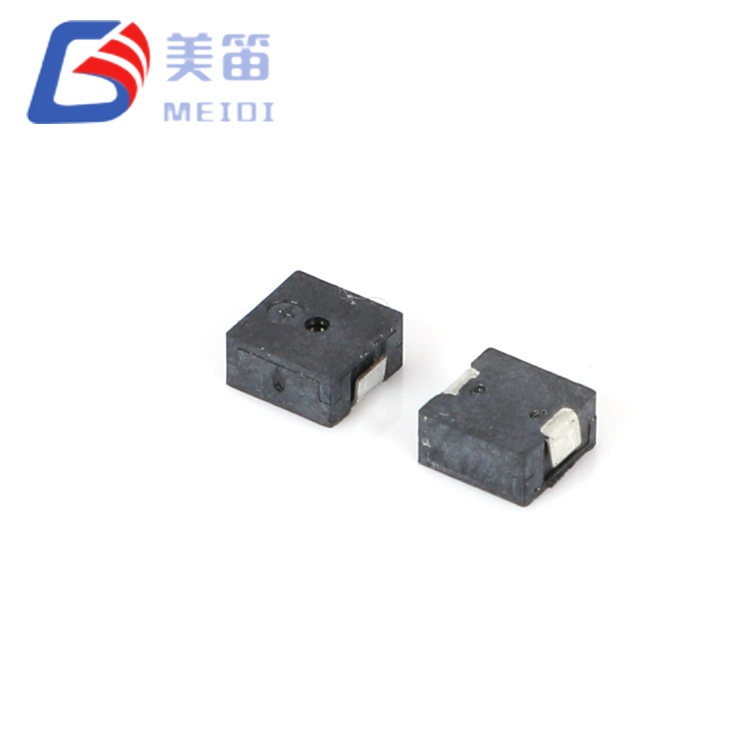

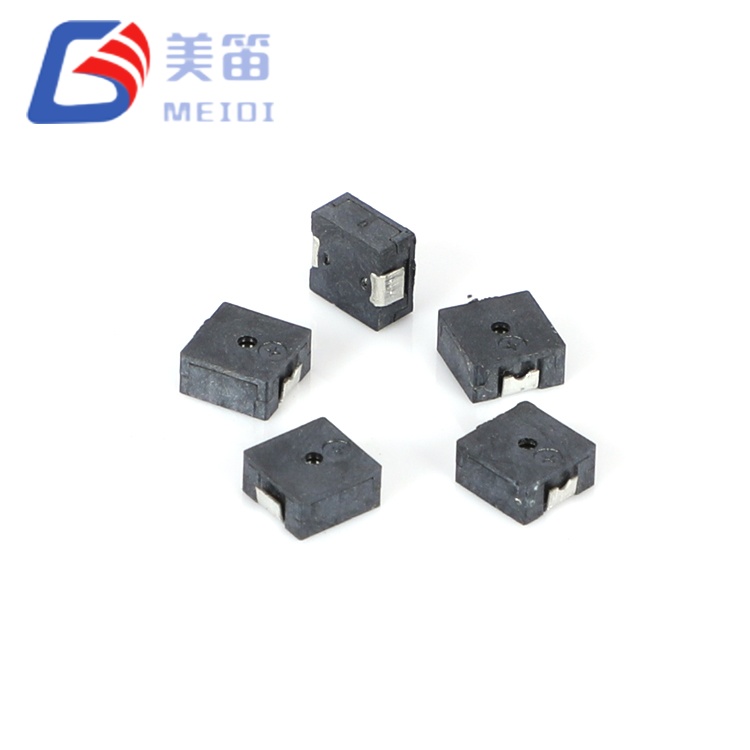

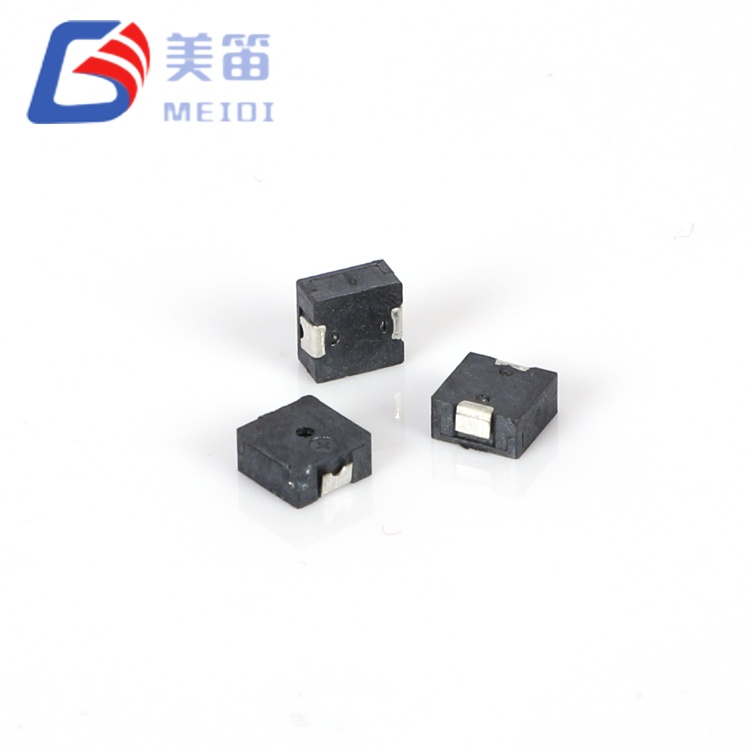

MLT-4020H är en 4*4*2 mm SMD magnetisk passiv summer konstruerad för högdensitetskretskort där varje kvadratmillimeter spelar roll. Med en spolimpedans på 12±3Ω och en resonansfrekvens på 4000±300Hz, levererar denna komponent en lägsta ljudtrycksnivå på 65dB vid 10cm under 3,0V fyrkantvågsexcitation, samtidigt som den inte drar mer än 80mA – en kombination som gör den lämplig för batterier, T-sensorer och I-portar.
Tillverkad på MEIDI:s ISO-9001-certifierade anläggning, MLT-4020H drar nytta av automatiserade lindnings-, monterings- och testprocesser som säkerställer konsekvent elektrisk och akustisk prestanda över produktionsvolymer. Det svarta LCP-höljet tål standard blyfria återflödesprofiler med en topptemperatur på 255°C, vilket möjliggör sömlös integrering i SMT monteringslinjer. Varje enhet utsätts för 100 % impedans och frekvensverifiering, med provsatsdata som bekräftar ljudtrycksnivåer konsekvent över 75dB – vilket ger en betydande marginal över minimispecifikationen.
Den 4*4*2 mm SMD magnetiska passiva summern är en passiv elektromagnetisk summer, som kräver en extern AC-drivsignal – vanligtvis en 4kHz fyrkantvåg eller PWM-utgång från en mikrokontroller – för att generera hörbara varningar. Denna arkitektur ger designers full kontroll över tonfrekvens, arbetscykel och mönstersekvenser, vilket möjliggör prioritetskodade varningar, melodigenerering och volymmodulering genom enkla mjukvarujusteringar.
4kHz-resonansfrekvensen faller inom 2–4kHz-bandet där människans hörselkänslighet toppar, vilket säkerställer att även måttliga SPL-nivåer är märkbara i typiska inomhusmiljöer. Spoleimpedansen på 12Ω är medvetet vald för att tillåta direktdrift från standard 3,3V och 5V MCU GPIO-stift, vilket eliminerar behovet av externa transistorbuffertar eller dedikerade drivrutiner IC i många applikationer – förutsatt att stiftet kan generera ≤80mA toppström.
Det ultrakompakta 4,0×4,0 mm fotavtrycket och 2,0 mm profilhöjden är optimerade för kretskortslayouter med hög densitet där vertikalt avstånd är begränsat. Med bara 0,1 g bidrar komponentmassan med försumbar tröghetsbelastning, vilket gör den lämplig för bärbara och bärbara enheter som utsätts för stötar och vibrationer. LCP-höljet ger dimensionsstabilitet över hela -20°C till +70°C driftsintervall och motstår de termiska påfrestningarna från reflowlödning utan deformation eller akustisk degradering.
Ultraminiatyr SMD-formfaktor – 4,0×4,0×2,0 mm möjliggör integrering i utrymmesbegränsade konstruktioner utan att kompromissa med akustisk prestanda
Optimerad 4kHz resonansfrekvens – centrerad i det mänskliga örats mest känsliga område för maximal upplevd ljudstyrka vid minimal energiförbrukning
Lågimpedansspole (12±3Ω) – underlättar direktdrift från lågspännings-MCU-utgångar, vilket minskar stycklistkostnad och kretskomplexitet
Brett 2–4V driftsfönster – kompatibelt med encelliga Li-ion, 3V myntcell och standard 3,3V logiska skenor
LCP-hölje med hög temperatur – tål återflödeslödningsprofiler upp till 255°C och bibehåller dimensionsstabilitet över -20°C till +70°C driftsområde
Reflow- och våglödningskompatibel – stöder automatiserad SMT-montering med upp till 3 reflow-pass, vilket säkerställer tillverkningsflexibilitet
| Parameter | Värde |
| Produkttyp | Electromagnetic SMD Passive Buzzer |
| Märkspänning | 3,0 V (o‑p) |
| Driftspänning | 2–4 V (o‑p) |
| Ljudutgång vid 10 cm | ≥ 65 dB |
| Driftström | ≤ 80 mA |
| Resonansfrekvens | 4000 ± 300 Hz |
| Spolemotstånd | 12 ± 3 Ω |
| Driftstemperatur | -20 °C ~ +70 °C |
| Förvaringstemperatur | -30 °C ~ +80 °C |

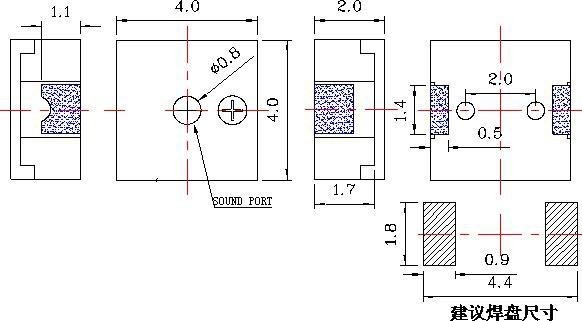

| Mått (L × B × H) | 4,0 × 4,0 × 2,0 mm |
| Vikt | 0,1 g |
| Material för hölje | Svart LCP |

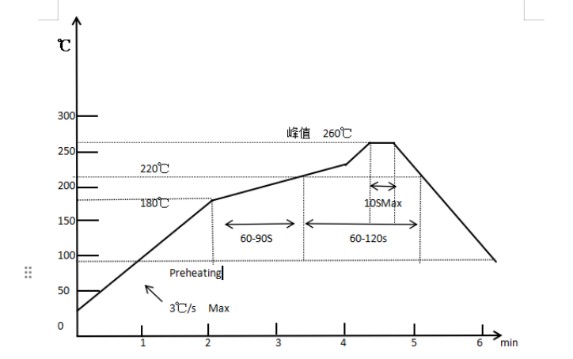

| Lödmetod (rekommenderas) | Återflöde: 255 ± 5 °C, 3 s; Förvärm 180 °C, 40–70 s |
Bärbara hälsomonitorer – medicinpåminnelser och statusvarningar i kompakta träningsspårare och smartklockor där PCB-ytan är extremt begränsad
IoT-sensornoder – akustisk återkoppling med låg effekt för miljöövervakning, smart jordbruk och tillgångsspårningsenheter som drivs från myntceller eller energiskörd
Bärbar medicinsk utrustning – hörbara bekräftelsetoner i glukosmätare, pulsoximetrar och handhållna diagnostiska instrument som kräver kompakta, pålitliga hörbara indikatorer
Smarta hemkontroller – knapptrycksfeedback och larmmeddelanden i termostater, smarta omkopplare och säkerhetsknappsatser där utrymmet är begränsat
Konsumentelektroniktillbehör – laddningsstatus och anslutningsvarningar i TWS-hörlursfodral, powerbanks och Bluetooth-taggar
Lätta industriella handhållna enheter – skanningsbekräftelse och felvarningar i kompakta streckkodsläsare, bärbara RFID-läsare och mobila datainsamlingsterminaler som arbetar i kontrollerade inomhusmiljöer
MLT-4020H levererar en uppmätt ljudtrycksnivå på 75,6–79,7 dB (provsatsdata), vilket väsentligt överskrider minimispecifikationen på 65 dB. Denna prestanda, uppnådd inom ett 4 mm kvadratfotavtryck och 2 mm höjd, är resultatet av optimerad spollindning, magnetisk kretsdesign och membranavstämning. Vid 0,1 g tillför komponenten försumbar massa till PCB, en viktig faktor för bärbara och bärbara enheter där viktbudgeten är noggrant kontrollerad.
12Ω-spolresistansen är vald för att möjliggöra direktdrift från standard GPIO-stift utan extern buffring, förutsatt att stiftet kan generera ≤80mA toppström – en egenskap som är gemensam för många ARM Cortex-M och andra lågeffekts MCU:er. För konstruktioner som arbetar på 3,3V, förblir summern inom sitt 2–4V-driftsområde, och levererar cirka 85 % av 3,0V SPL samtidigt som den drar något lägre ström. Denna spänningselasticitet förenklar strömförsörjningsdesignen, eftersom samma komponent kan användas över produktvarianter med olika logiska spänningar.
För designers som behöver möta snäva akustiska specifikationer i applikationer med begränsade utrymmen, tillhandahåller MLT-4020H en validerad lösning med full produktionsspårbarhet, dokumenterade testdata och kompatibilitet med standard SMT-monteringsprocesser.

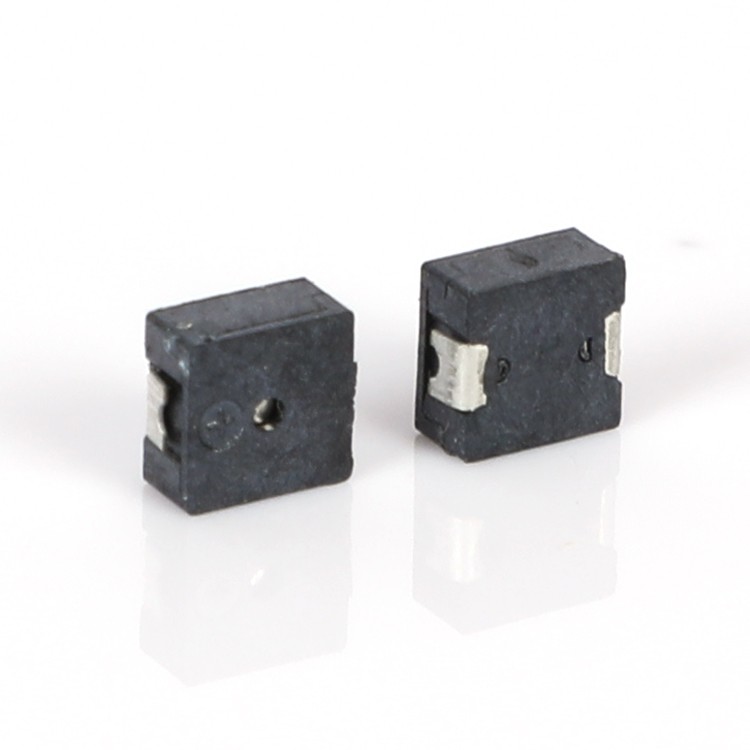

MEIDI tillverkar MLT-4020H på dedikerade SMD-monteringslinjer med automatisk lindning, lödning och akustisk avstämning. Vår anläggning i Jiangsu arbetar enligt ISO 9001:2015 kvalitetsstyrning, med processkontroller i varje produktionssteg – från materialinspektion till slutlig funktionstestning.
Varje produktionsparti utsätts för omfattande kvalifikationstest:
Akustisk verifiering – 100 % SPL-mätning vid märkspänning; provsatsdata visar 75,6–79,7dB, konsekvent över miniminivån på 65dB
Frekvensstabilitet – statistisk sampling vid 4000Hz ±300Hz; typiskt mätområde 3950–4050Hz
Spoleristansskärmning – 12±3Ω verifiering; uppmätta värden typiskt 11,2–12,8Ω
Lagring vid hög temperatur – 48 timmar vid +80±2℃; fullständig parameteråterställning efter 2 timmars omgivningsstabilisering
Lagring vid låg temperatur – 48 timmar vid -30±2℃; verifierad aktivering vid minst 2V
Termisk chockcykling – 5 cykler mellan -30℃ och +80℃ med 30-minuters uppehåll per extrem
Mekanisk spänningsvalidering – sinusformad vibration (10–55 Hz, 1,0 mm amplitud, XYZ-axlar, 0,5 timmar kumulativ) och 75 cm fritt fall på 10 mm lövträ (3 stötar)
Fuktmotstånd – 48 timmar vid 50±5℃ / 90–95 % RH följt av 2-timmars återhämtning och elektrisk karakterisering
Lödvärmebeständighet – 250±5 ℃ i 10±0,5 sekunder med 2,0 mm mellankropp och lödavstånd, verifierar LCP-höljets integritet
Alla komponenter är RoHS- och REACH-kompatibla. Lotkodmärkningar på höljet möjliggör full spårbarhet till produktionsdatum, testprotokoll och materialbatch.
F1: Kräver MLT-4020H en extern drivrutinskrets?
Ja. Som en passiv elektromagnetisk summer kräver den en extern AC-signal – vanligtvis en 4kHz fyrkantsvåg eller PWM – för att generera ljud. Enbart en konstant likspänning kommer inte att producera hörbar utsignal. En standard mikrokontroller GPIO med PWM-kapacitet är tillräcklig för att driva denna enhet, förutsatt att den kan generera minst 80mA toppström. För GPIO-begränsade konstruktioner kan en liten NPN-transistorbuffert läggas till för att hantera strömbelastningen.
F2: Vilken är den rekommenderade drivspänningen och signalformatet?
Märkspänningen är 3,0 V (topp-till-topp), med ett arbetsområde på 2–4 V. En 4kHz fyrkantvåg vid 3,0 V ger optimal ljudutgång. Impedansen på 12±3Ω tillåter direkt drivning från de flesta 3,3V MCU-stift utan ytterligare förstärkning, förutsatt att stiftet kan generera ≤80mA. För 5V-system rekommenderas ett seriemotstånd (47–100Ω) för att begränsa strömmen och förhindra överhettning, eftersom summern inte är klassad för kontinuerlig 5V-drift.
F3: Är MLT-4020H kompatibel med standard SMT-återflödesprocesser?
Ja. Det svarta LCP-huset är klassat för återflödeslödning vid 255±5°C topp under 3 sekunder, med ett 180°C förvärmningssteg på 40–70 sekunder. Upp till 3 återflödescykler är tillåtna utan prestandaförsämring. För våglödning är parametrarna 260°C under 4–6 sekunder. Manuell lödning vid 360°C i 2–5 sekunder stöds också. Följ alltid de rekommenderade temperaturprofilerna för att undvika deformation av höljet eller inre skador.
F4: Kan ljudfrekvensen justeras, eller är den fixerad till 4kHz?
Medan resonansfrekvensen är mekaniskt avstämd till 4000±300Hz för maximalt ljudtryck, kommer summern att reagera på drivsignaler över ett bredare frekvensområde. Ljudutgången minskar dock avsevärt när den körs långt från resonans – ungefär 6dB per oktavavvikelse. För tillämpningar med variabel ton rekommenderas frekvensmodulering runt 4kHz (t.ex. 3,5–4,5kHz) för att bibehålla adekvat SPL samtidigt som tonal variation uppnås.
F5: Är anpassade specifikationer tillgängliga för OEM-beställningar?
Ja. MEIDI stöder OEM/ODM-anpassning för volymbeställningar. Alternativen inkluderar alternativa resonansfrekvenser (inom 2–6 kHz), anpassade impedansvärden, specialiserade höljesfärger och modifierade akustiska portkonfigurationer. Ledtid och minsta beställningskvantitet beror på omfattningen av anpassningen. Kontakta vårt säljteam för att diskutera dina specifika krav, så ger vi en genomförbarhetsbedömning och offert.
F6: Vad är den förväntade livslängden vid kontinuerlig drift vid 3V?
Det specificerade livstidstestförhållandet är 96 timmar vid 25±10°C med en 1/2-duty-cycle resonansfrekvent fyrkantvåg. För tillämpningar med kontinuerliga toner rekommenderar MEIDI att du begränsar driftcykeln till 50 % eller implementerar ett intermittent varningsmönster (t.ex. 1 sekund på, 3 sekunder av) för att minska uppvärmningen av spolen och förlänga komponenternas livslängd. Kontakta vårt ingenjörsteam för livstidsuppskattningar under specifika driftsförhållanden.
För tekniska datablad, referensdesigner, exempel på drivrutiner eller volympriser, kontakta MEIDI Engineering Support. Vi erbjuder gratis tekniska prover för kvalificerade projekt och ger responsiv applikationshjälp för att effektivisera din integration.
Vårt applikationsingenjörsteam svarar vanligtvis inom en arbetsdag med rekommendationer om PCB-fotavtryck, vägledning för omflödesprofiler och inbyggd support för dina specifika produktkrav.
