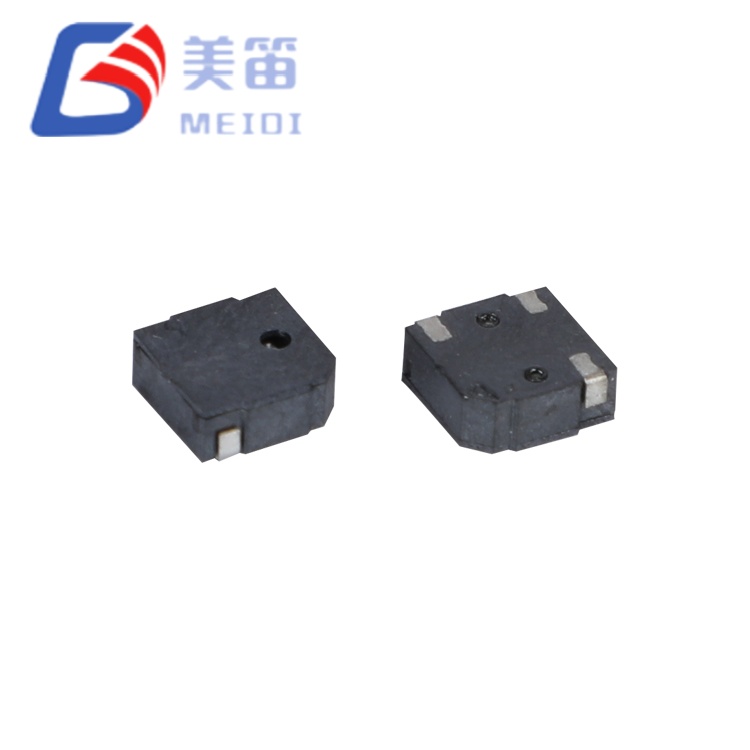

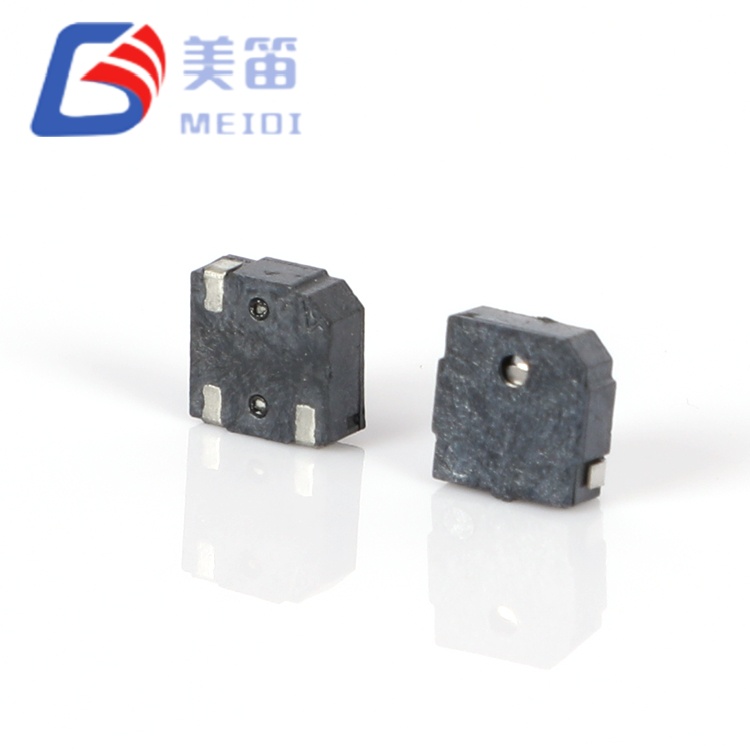

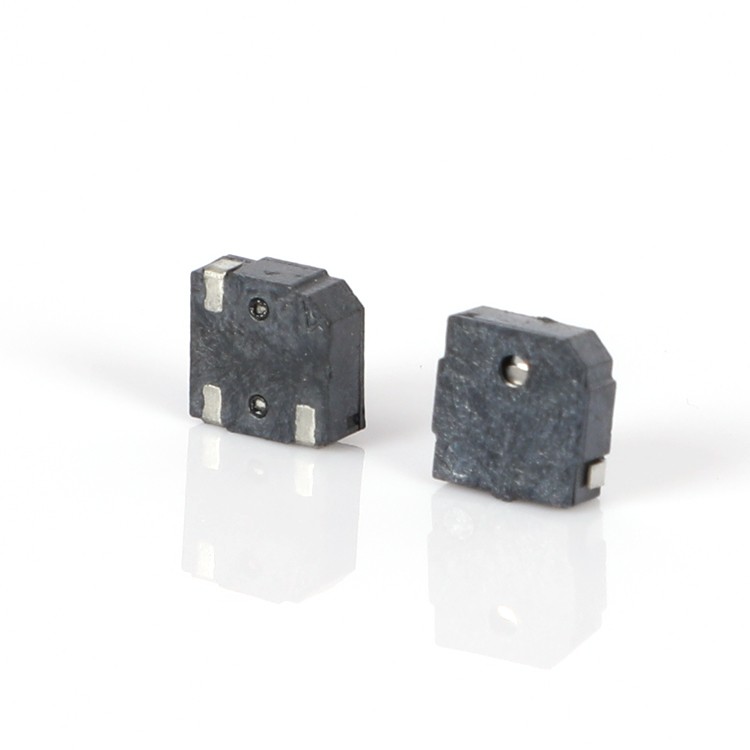

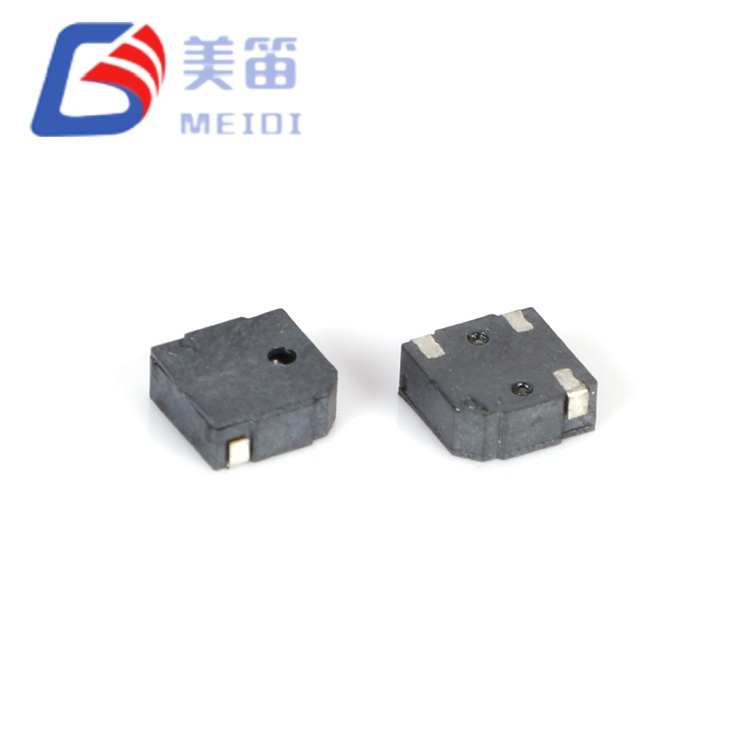

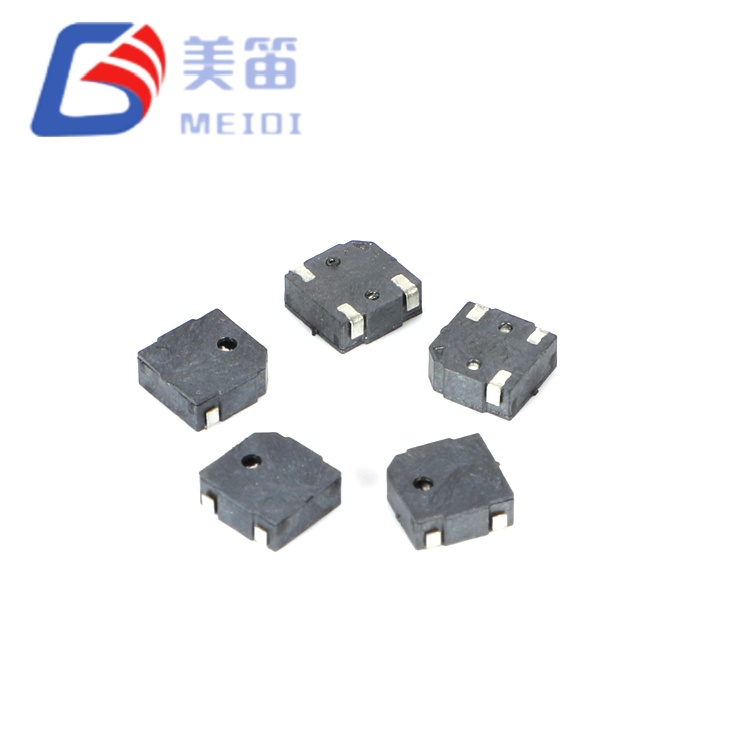

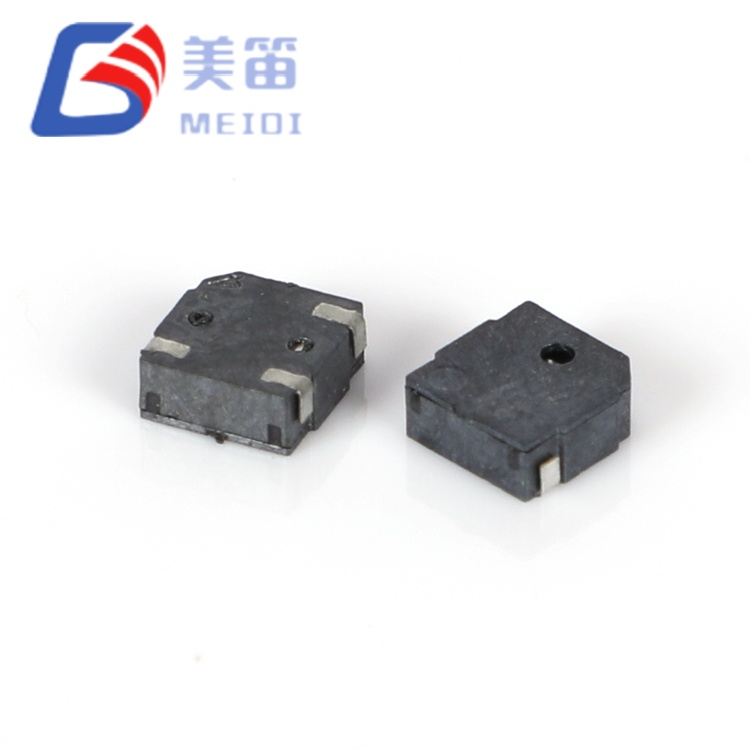

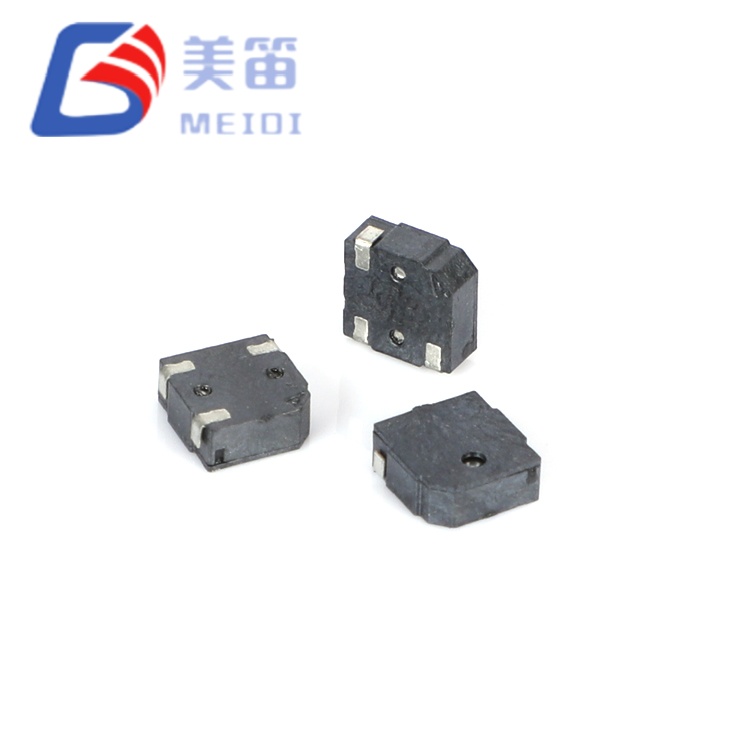

MLT-5020 är en 5*5*2 mm SMD magnetisk passiv summer som levererar ett minimum av 80dB ljudtryck vid 10 cm under 3,0V-drift. Denna 5 mm-komponent ger en akustisk fördel på 15 dB jämfört med 4 mm-alternativ samtidigt som den bibehåller SMD-monteringskompatibilitet, vilket gör den lämplig för applikationer där ljudsignaler måste konkurrera med måttligt omgivande ljud – inklusive industriella kontrollpaneler, säkerhetssystem och bärbara medicinska instrument.
Tillverkad av MEIDI i Jiangsu-provinsen, har MLT-5020 en 12±3Ω spole och 4000Hz resonansfrekvens, som delar elektriska egenskaper med mindre varianter för enhetlig drivkretsdesign. Det svarta LCP-höljet stöder blyfritt återflöde vid 255°C topp, vilket möjliggör automatiserad SMT-montering. Provsatsverifiering visar SPL-värden som sträcker sig från 84,6dB till 87,1dB, vilket ger generös marginal över minimispecifikationen.
Den 5*5*2 mm SMD magnetiska passiva summern adresserar en vanlig teknisk kompromiss: att uppnå tillräcklig akustisk effekt utan att förbinda sig till genomgående hålkomponenter eller överdimensionerade SMD-paket. Dess 5 mm kvadratfotavtryck upptar 56 % mer brädarea än 4 mm-varianter, men ger ändå en 15dB ökning av ljudtrycket – en perceptuell fördubbling av ljudstyrkan som avsevärt förbättrar alert hörbarhet i verkliga förhållanden. Detta gör det till det föredragna valet när PCB-utrymme tillåter det något större fotavtrycket och akustisk prestanda är icke-förhandlingsbar.
Den passiva drivenhetens arkitektur kräver en extern AC-excitering – vanligtvis en 4kHz fyrkantvåg från en mikrokontroller PWM-utgång. Detta designval ger firmwareingenjörer full kontroll över varningsmönster, frekvensmodulering och arbetscykelbaserad volymskalning. 12Ω spolimpedansen tillåter direkt anslutning till standard 3,3V och 5V GPIO-stift i de flesta applikationer, vilket eliminerar behovet av dedikerade drivrutiner IC och minskar den totala systemkostnaden.
4000Hz resonansfrekvensen upptar den övre delen av det mänskliga hörselkänslighetsområdet (2–4kHz), och producerar en ton som förblir märkbar även i miljöer med betydande HVAC-, dator- eller maskinbrus. Den 2,0 mm profilhöjden och den kvadratiska dynans geometri ger stabil mekanisk montering och konsekvent lödfogsbildning under återflödesbearbetning.
Förbättrad akustisk uteffekt – 5,0×5,0 mm fotavtryck ger ≥80dB SPL, vilket ger tydliga hörbara varningar i måttligt bullriga miljöer
4kHz resonansfrekvens – mekaniskt inställd till 4000±300Hz, i linje med mänsklig hörselkänslighet för maximal upplevd ljudstyrka
MCU-kompatibel impedans – 12±3Ω spolresistans möjliggör direktdrift från standardmikrokontroller GPIO-stift utan extern buffring
2–4V matningskompatibilitet – stöder encelliga Li-ion, 3V myntcells- och 3,3V logiska skenakonfigurationer
LCP-hölje för SMT-bearbetning – svart flytande kristallpolymerkonstruktion klassad för 255°C återflödestopp och stabil drift från -20°C till +70°C
Tillverkningsfärdig design – kompatibel med vanliga blyfria återflödesprofiler och stöder upp till 3 lödningspass för produktion av stora volymer
| Parameter | Värde |
| Produkttyp | Elektromagnetisk SMD passiv summer |
| Märkspänning | 3,0 V (o‑p) |
| Driftspänning | 2–4 V (o‑p) |
| Ljudutgång vid 10 cm | ≥ 80 dB |
| Driftström | ≤ 100 mA |

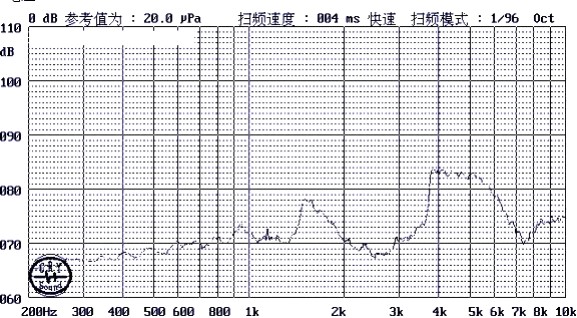

| Resonansfrekvens | 4000 ± 300 Hz |
| Spolemotstånd | 12 ± 3 Ω |
| Driftstemperatur | -20 °C ~ +70 °C |
| Förvaringstemperatur | -30 °C ~ +80 °C |

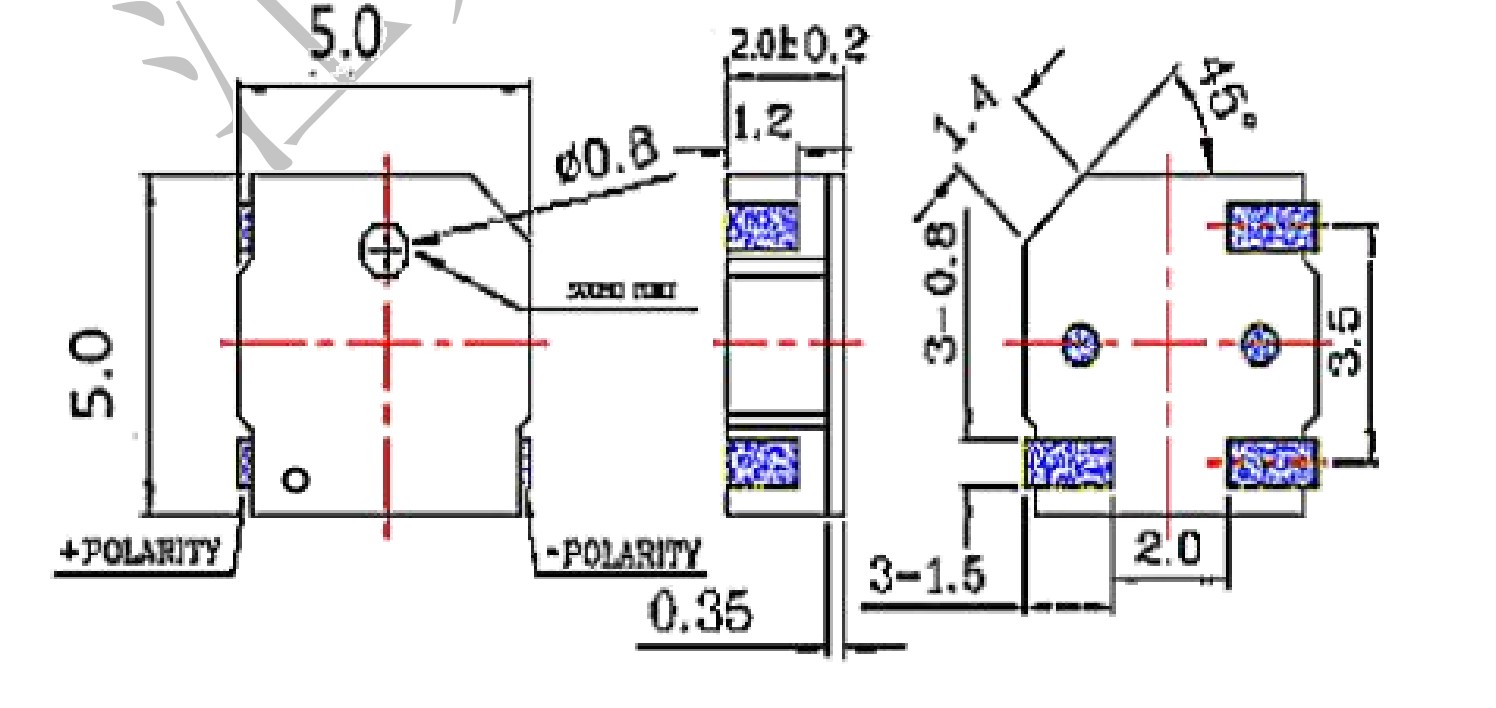

| Mått (L × B × H) | 5,0 × 5,0 × 2,0 mm |
| Vikt | 0,1 g |
| Material för hölje | Svart LCP |
| Lödmetod (rekommenderas) | Återflöde: 255 ± 5 °C, 3 s; Förvärm 180 °C, 40–70 s |
Industriell styrutrustning – toner för felmeddelanden och slutförande av cykeln i PLC:er, operatörspaneler och processövervakningsstationer
Fysiska åtkomstsystem – knappsatsfeedback och intrångsvarningar i kortläsare, elektroniska lås och perimeterdetekteringspaneler
Hemautomationsenheter – statusmeddelanden och varningstoner i smarta termostater, belysningskontroller och säkerhetshubbar
Handhållna diagnostiska verktyg – test-kompletta signaler och felvarningar i bärbara glukosmätare, pulsoximetrar och mätenheter för vitala tecken
Bärbara strömtillbehör – laddningsstatus och anslutningsindikatorer i powerbanks, trådlösa laddningsplattor och batteripaket
Fordonsinteriörelektronik – bältespåminnare, dörrstatustoner och varningssignaler på instrumentbrädan i biltillämpningar

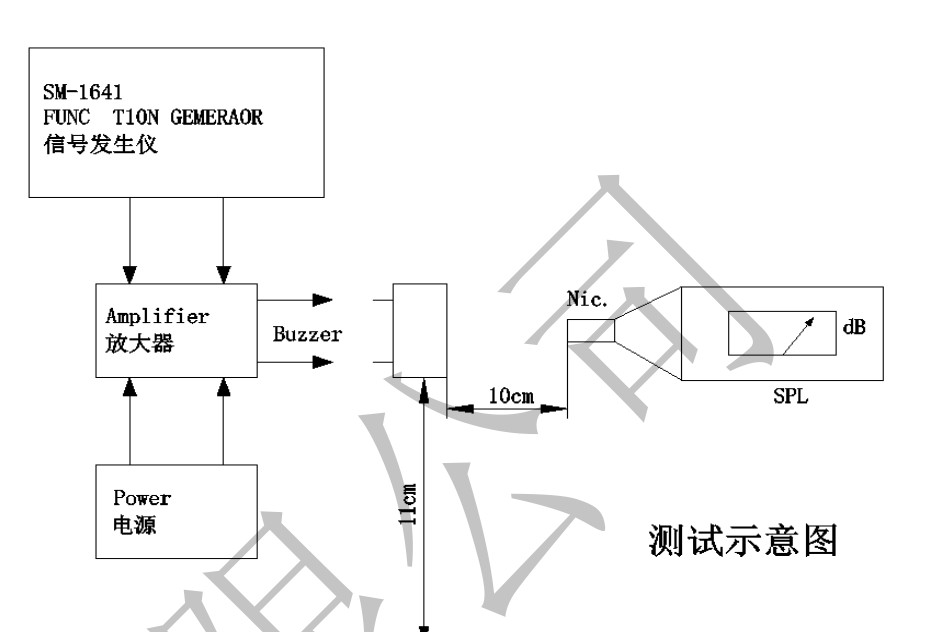

Produktionsverifieringsdata från en representativ batch (n=10) under standardiserade förhållanden (3,0V fyrkantsvåg, 4kHz, 50 % arbetscykel, 10 cm fritt fältmätning) visar följande prestandafördelning:
| Parameter | Min | Max | Betyda |
| Ljudtrycksnivå | 84,6 dB | 87,1 dB | 85,8 dB |
| Driftström | 85,4 mA | 88,1 mA | 86,7 mA |
| Spolemotstånd | 11,4 Ω | 12,6 Ω | 12,0 Ω |
Dessa siffror visar konsekvent tillverkningskvalitet och ger ingenjörer tillförlitliga designparametrar. SPL-marginalen över 80dB-specifikationen (cirka 4,6–7,1dB) rymmer spänningsvariationer, akustiska hinder och komponentåldring under produktens livscykel.
MEIDI producerar MLT-5020 med hjälp av automatiserade SMD-monteringslinjer med integrerad spollindning, lödning och akustisk kalibrering. Vår tillverkningsanläggning i Jiangsu upprätthåller ISO 9001:2015-certifiering, med statistisk processkontroll tillämpad i varje produktionssteg.
Varje tillverkningsparti genomgår följande kvalificeringsprocedurer:
Elektrisk karaktärisering – 100 % verifiering av spolresistans (12±3Ω) och driftsström (≤100mA) vid nominella förhållanden
Akustisk validering – statistisk provtagning bekräftar SPL ≥80dB vid 10 cm; typiska resultat sträcker sig från 84,6dB till 87,1dB
Frekvensscreening – resonansfrekvens mätt vid 4000±300Hz; produktionsprover kluster mellan 3950Hz och 4050Hz
Termisk exponeringstestning – 48 timmars lagring vid +80 °C med full parameteråterställning efter omgivningsstabilisering och 48 timmars lagring vid -30 °C med verifierad kallstartsaktivering
Temperaturcykler – 5 övergångar mellan -30°C och +80°C med 30-minuters uppehållsperioder vid varje ytterlighet
Mekanisk integritet – vibrationstestning (10–55 Hz, 1,0 mm amplitud, XYZ-axlar, 0,5 timmar totalt) och 75 cm falltester på 10 mm lövträ (3 stötar)
Fuktexponering – 48 timmar vid 50°C / 95 % RH med efterföljande elektrisk verifiering
Lodprocessvalidering – värmebeständighet verifierad vid 250°C i 10 sekunder med 2,0 mm kropp-till-löd-spel
RoHS- och REACH-överensstämmelsedokumentation finns tillgänglig på begäran. Partiidentifikationskoder på höljet ger full spårbarhet till produktionsdatum, testresultat och råvarucertifikat.
F1: Kan MLT-5020 fungera direkt från ett 3,3V mikrokontrollerstift?

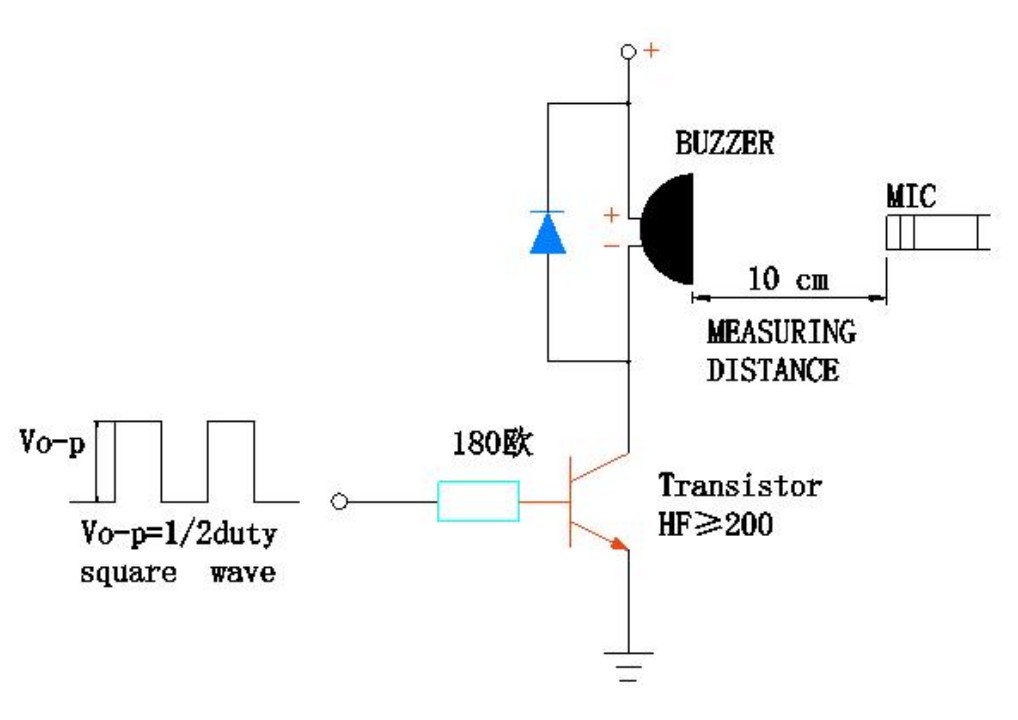

Ja, förutsatt att GPIO-stiftet kan generera minst 100mA toppström. Många ARM Cortex-M och liknande MCU:er erbjuder denna kapacitet genom dedikerade högdrivna stift eller genom att parallellkoppla flera utgångar. För mikrokontroller med begränsad strömkälla ger en enkel NPN-transistorbuffert (t.ex. 2N3904) med ett 1kΩ basmotstånd en kostnadseffektiv lösning. Verifiera alltid den specifika GPIO-strömkapaciteten i MCU-databladet innan du slutför designen.
F2: Vilken är den optimala drivsignalen för maximal akustisk uteffekt?
En fyrkantsvåg vid 4000Hz med 50% arbetscykel och 3,0V amplitud ger den högsta SPL. De snabba spänningsövergångarna maximerar spolströmmen och membranförskjutningen. Lägre driftcykler (t.ex. 25 % eller 75 %) minskar medeleffekten och minskar följaktligen SPL med cirka 3–6dB. För volymjusterbara varningar ger duty-cycle modulering en enkel metod för att variera upplevd ljudstyrka utan att ändra frekvens.
F3: Är MLT-5020 kompatibel med 5V logiksystem?
MLT-5020 är klassad för 2–4V drift. Att använda 5V kontinuerligt riskerar att spolen överhettas och kan överskrida den maximala strömspecifikationen. För 5V-system, lägg till ett seriemotstånd (47–100Ω) för att begränsa strömmen till ≤100mA. Alternativt kan du använda en spänningsdelare eller en 3,3V-regulator avsedd för summerkretsen. MEIDI erbjuder även 5V-klassade varianter i samma fotavtryck – kontakta vårt ingenjörsteam för valvägledning.
F4: Hur jämförs MLT-5020 med 4 mm MLT-4020H i praktiken?
Båda komponenterna delar identiska elektriska parametrar (12Ω, 2–4V, 4kHz), vilket möjliggör samma drivkrets och firmware. MLT-5020 ger ungefär 15dB högre SPL (≥80dB vs ≥65dB) på ett 1 mm större fotavtryck (5 mm vs 4 mm kvadrat). Beslutet är enkelt: välj MLT-4020H när PCB-utrymmet är extremt begränsat och SPL-kraven är blygsamma; välj MLT-5020 när hörbarheten är kritisk och brädområdet tillåter det större fotavtrycket.
F5: Vilka anpassningsalternativ finns tillgängliga för OEM-volymbeställningar?
MEIDI erbjuder flera anpassningsvägar för kvalificerade projekt: alternativa resonansfrekvenser (2,7 kHz, 3,0 kHz eller 5,0 kHz), anpassade spolimpedansvärden, specialiserade höljesfärger för varumärkesdifferentiering och modifierade förpackningskonfigurationer för tejp och rulle. Minsta orderkvantiteter och ledtider varierar beroende på anpassningsomfång. Kontakta vårt OEM-supportteam med dina krav för en genomförbarhetsgranskning och offert.
F6: Vad är den förväntade livslängden vid kontinuerlig användning?
Standardkvalifikationen inkluderar 96 timmars kontinuerlig drift vid 25°C med en 50 % duty-cycle fyrkantvåg. För obestämda applikationer med kontinuerliga toner rekommenderar MEIDI att du begränsar arbetscykeln till 50 % eller implementerar periodiska avstängningsperioder för att minska uppvärmningen av batterierna. Testdata för förlängd livslängd är tillgänglig på begäran för specifika driftsförhållanden – vänligen kontakta vårt applikationsingenjörsteam med din målarbetscykel och omgivande temperaturprofil.
Kontakta MEIDI Engineering Support för fullständig teknisk dokumentation, referensdrivrutinskretsar, PCB-footprint-rekommendationer eller volympriser. Tekniska prover finns tillgängliga för kvalificerade utvecklingsprojekt.
Vårt applikationsteknikteam svarar vanligtvis inom en arbetsdag med vägledning för återflödesprofiler, akustiska integreringsanteckningar och inbyggd support som är skräddarsydd för dina specifika produktkrav.
