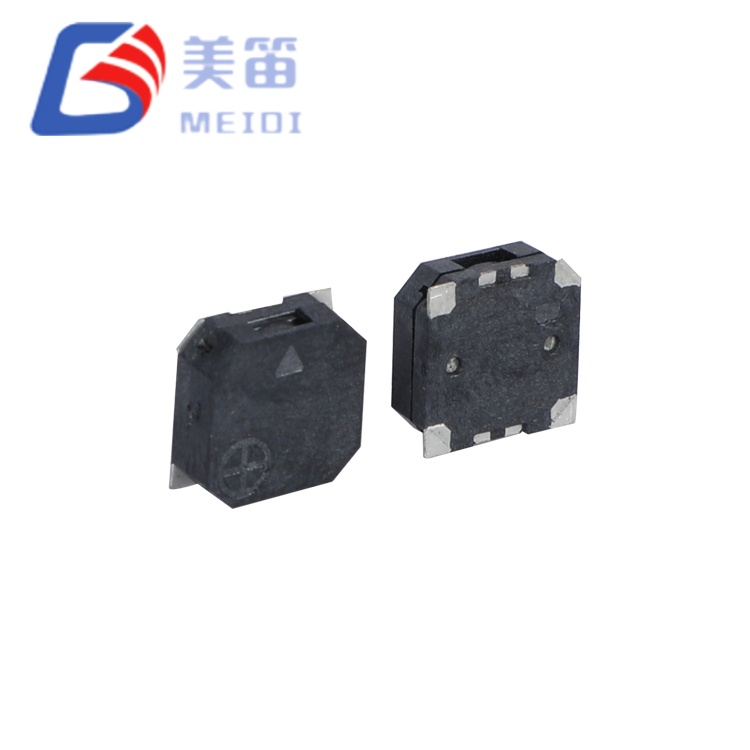

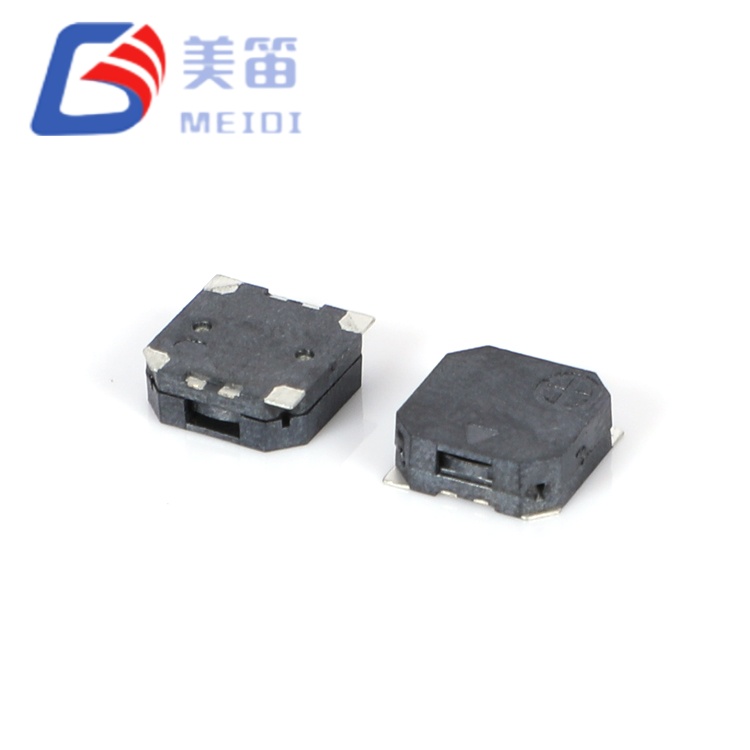

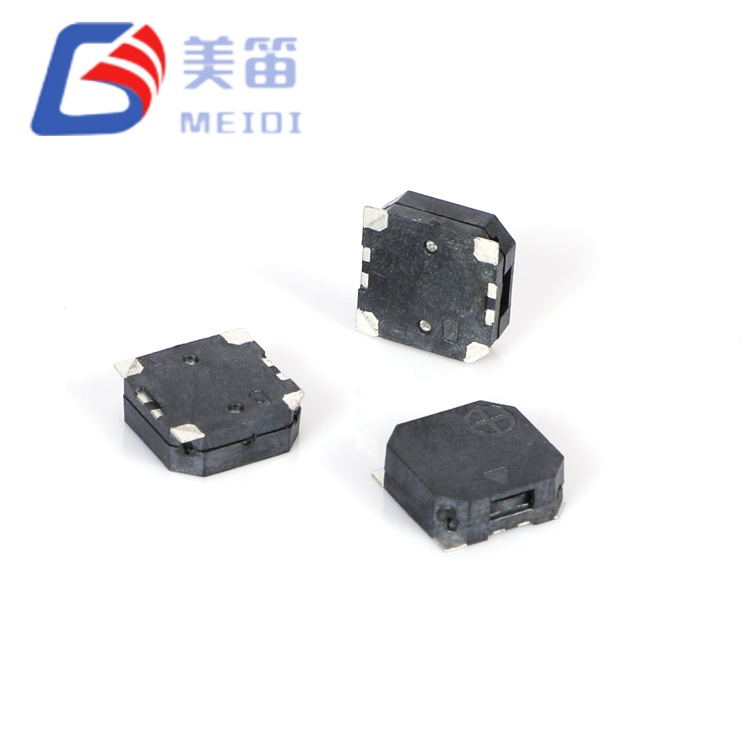

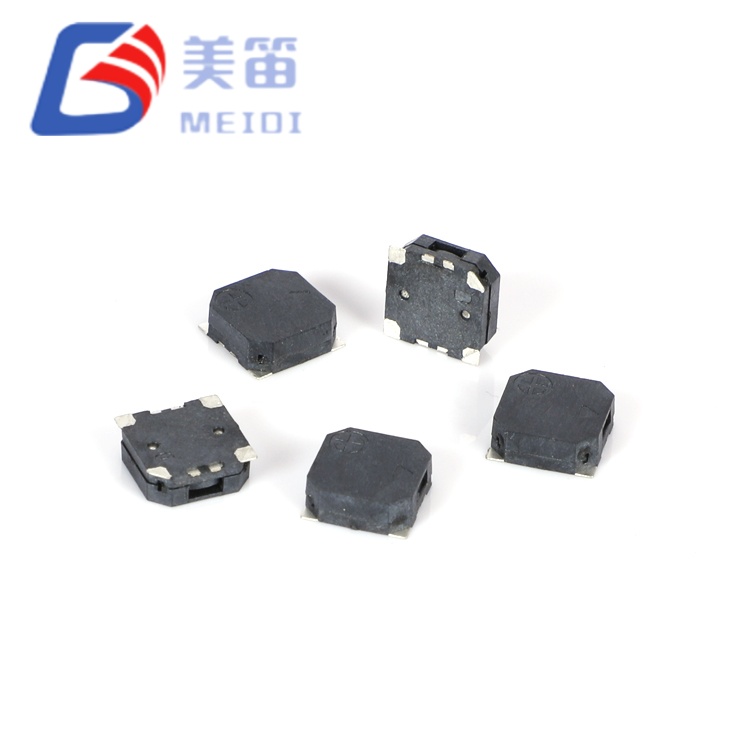

MLT-7525-16R 7,5*7,5*2,5 mm SMD Magnetic Passive Buzzer representerar ett steg upp i MLT SMD-summerportföljen, och vänder sig till applikationer där den kompakta 5 mm-serien visar sig akustiskt eller elektriskt otillräcklig. Med ett 7,5 × 7,5 mm fotavtryck och 2,5 mm höjd upptar denna 16Ω 3,6V SMD elektromagnetiska passiva summer 2,25× PCB-arean av sina 5 mm motsvarigheter samtidigt som den levererar mätbart högre ljudtryck och bredare spänningskompatibilitet.
Den mest betydande avvikelsen från 5 mm-serien ligger i dess elektriska och akustiska inställning. Märkspänningen ökar till 3,6 V med ett driftspann på 2,5–4,5 V, direkt för encells litiumjonbatterier (3,0–4,2 V nominellt) och 5 V logiksystem utan spänningsreglering. Resonansfrekvensen sjunker till 2700 ± 300 Hz — ett område där mänsklig hörsel förblir känslig medan omgivande mekaniskt och elektriskt brus vanligtvis minskar, vilket förbättrar signal-brusförhållandet i industriella miljöer.
Spolresistansen på 16 ± 3 Ω representerar ett medvetet designval för drift med högre spänning. Vid 3,6 V förblir strömförbrukningen ≤ 100 mA medan de ökade spolvarven och större membranarea genererar ≥ 85 dB uteffekt. Denna impedansnivå passar applikationer där drivkretsar drivs från 5 V-skenor eller där reducerad strömförbrukning prioriteras framför minimalt antal komponenter.
Tillverkad av MEIDI, MLT-7525-16R har ett bredare temperaturområde än 5 mm-serien — fungerar från -30 °C till +70 °C och lagras från -40 °C till +85 °C. Detta utökade utbud stöder användning i utomhusutrustning, ouppvärmda kapslingar och bilinteriörapplikationer där termiska utflykter överskrider standardgränserna för konsumentklass. Kontakta oss för att begära en offert eller skicka in en offertförfrågan för volymprissättning.

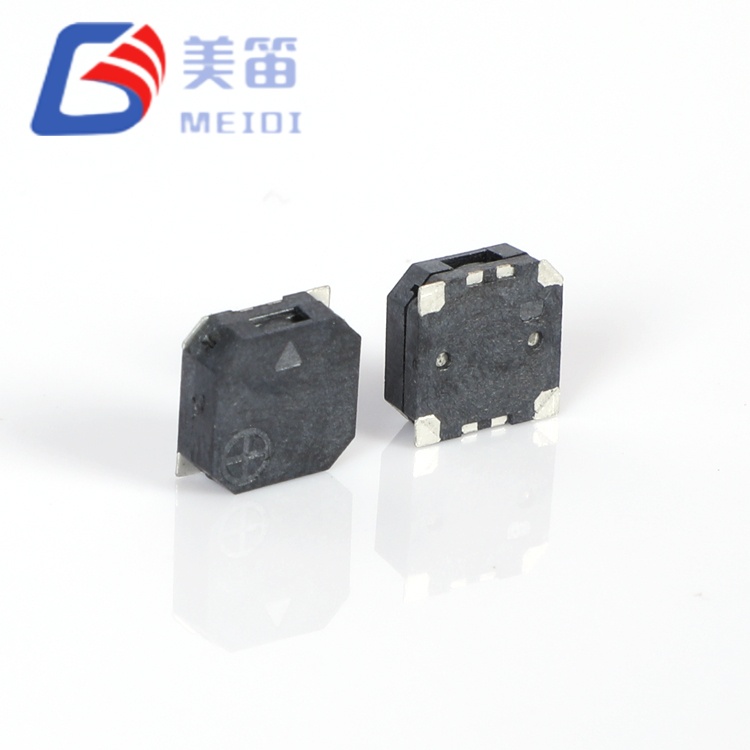

Utökat 7,5 × 7,5 mm fotavtryck med 2,5 mm profil för överlägsen akustisk uteffekt i kompakt SMD-form
Högre märkspänning 3,6 V med 2,5–4,5 V driftområde — kompatibel med 3,7 V Li-ion och 5 V logiksystem
Lägre 2700 ± 300 Hz resonansfrekvens — penetrerar omgivande brus mer effektivt än 4 kHz alternativ
Förhöjt ≥ 85 dB ljudtryck vid 10 cm för krävande industri- och säkerhetsapplikationer
16 ± 3 Ω spolresistans optimerad för drivkretsar med högre spänning med minskat strömbehov
Utökat temperaturområde: -30 °C till +70 °C drift, -40 °C till +85 °C lagring
Utökad akustisk membranyta - 7,5 mm kvadratiskt hölje rymmer ett större vibrerande membran än 5 mm varianter, vilket ökar ljudtrycksgenereringseffektiviteten vid lägre frekvenser
2,7 kHz lågfrekvent resonans — riktar sig mot 2–3 kHz-bandet där mänsklig hörselkänslighet skär sig med reducerat omgivande brus, vilket förbättrar förnimmbarheten i industriella och utomhusmiljöer
3,6 V märkspänning med 2,5–4,5 V intervall — inbyggd kompatibilitet med Li-jonceller, 5 V logik och 12 V bilsystem genom enkel resistiv eller transistordrift
16 ± 3 Ω impedans för högre spänningseffektivitet — minskat strömdrag vid förhöjda spänningar jämfört med 12 Ω alternativ, vilket underlättar termisk hantering i drivkretsar
Utökat driftområde från -30 °C till +70 °C — överträffar standard-20 °C nedre gränser, stöder kallstarts- och driftsättningsscenarier under noll

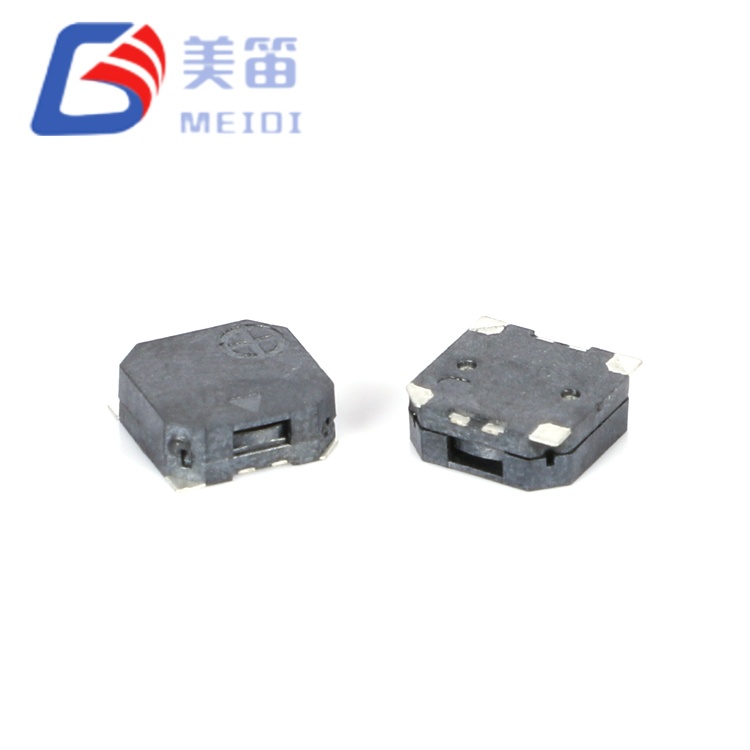

Svart LCP-hölje med 2,5 mm låg profil — upprätthåller vertikal frigångsdisciplin samtidigt som den inre akustiska kavitetsvolymen maximeras
| Parameter | Värde |
| Produkttyp | Elektromagnetisk SMD passiv summer |
| Märkspänning | 3,6 V (o-p) |
| Driftspänning | 2,5 – 4,5 V (o-p) |
| Ljudutgång vid 10 cm | ≥ 85 dB |
| Driftström | ≤ 100 mA |
| Resonansfrekvens | 2700 ± 300 Hz |
| Spolemotstånd | 16 ± 3 Ω |
| Driftstemperatur | -30 °C ~ +70 °C |
| Förvaringstemperatur | -40 °C ~ +85 °C |

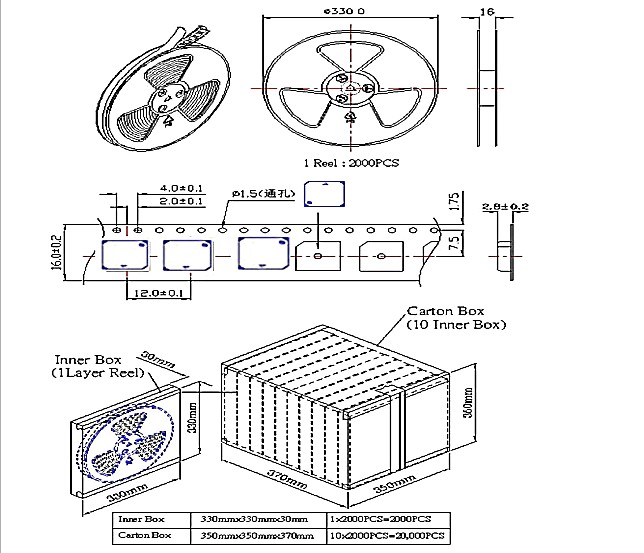

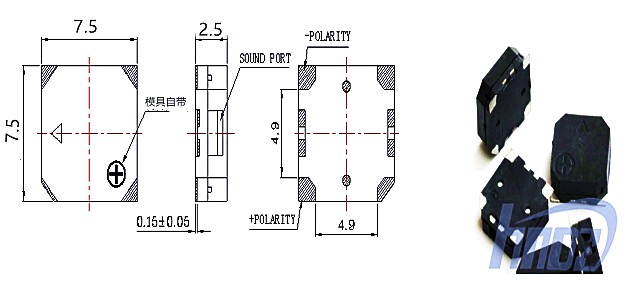

| Mått (L × B × H) | 7,5 × 7,5 × 2,5 mm |
| Vikt | 0,5 g |
| Material för hölje | Svart LCP |
| Lödmetod (rekommenderas) | Återflöde: 255 ± 5 °C, 3 s; Förvärm 180 °C, 40–70 s |
Den 7,5*7,5*2,5 mm SMD magnetiska passiva summern intar en distinkt position i SMD-summerlandskapet: den överbryggar gapet mellan kompakta 5 mm-enheter och skrymmande magnetiska summer med genomgående hål. För ingenjörer som är begränsade till ytmontering men som kräver en akustisk uteffekt utöver vad 5 mm-paket kan leverera, ger denna 16Ω 3,6V SMD elektromagnetiska passiva summer en gångbar mellanlösning.
Frekvensvalet kräver särskild uppmärksamhet. Vid 2700 Hz arbetar MLT-7525-16R under 4 kHz-klustret där de flesta kompakta summer koncentreras. Detta har betydelse i två sammanhang: för det första sprider sig lägre frekvenser med mindre atmosfärisk dämpning över korta avstånd; för det andra, industriella miljöer uppvisar typiskt lägre brusspektraltäthet i 2–3 kHz-bandet jämfört med 4 kHz-området där kylfläktar, växlande strömförsörjning och digital elektronik genererar betydande störningar.
16 Ω impedansen introducerar ett annat drivkretsparadigm än 12 Ω-serien. Medan direkt GPIO-drift från 3,3 V mikrokontroller är mindre praktiskt (strömmen skulle överskrida typiska 25 mA stiftgränser), parar den högre impedansen naturligt med 5 V logik, dedikerade drivrutiner IC:er eller enkla transistorsteg som drivs från Li-ion eller reglerad matning. Det resulterande systemet uppnår ofta bättre elektromagnetisk kompatibilitet på grund av lägre strömtransienter.
0,5 g vikt – fem gånger 0,1 g av 5 mm varianter – bidrar till mekanisk robusthet. Den ökade trögheten motstår vibrationsinducerade mikrofoniska effekter och ger mer stabil akustisk uteffekt under mekaniska stötförhållanden. Begär ett prov för att utvärdera lågfrekvent penetration i din målmiljö.
Larmsystem för industrimaskiner — nödstopp, fel och överbelastningsvarningar i CNC-maskiner, pressar och materialhanteringsutrustning där omgivningsljudet överstiger 70 dB
Utomhustelekommunikationsinfrastruktur — varningar för intrång i skåp, strömavbrott och termiska utflykter i basstationer, repeatrar och nätverksnoder
Kommersiella fordons interiörsystem — backlarm, bältespåminnare och lastdörrvarningar i skåpbilar, lastbilar och entreprenadutrustning
Jordbruks- och entreprenadmaskiner — driftstatus och säkerhetsgränsvarningar i traktorer, grävmaskiner och skördare utsatta för vibrationer och damm
Avbrottsfri strömförsörjning (UPS) — batteriläge, överbelastnings- och underhållsvarningar i datacenter och reservkraftsystem av medicinsk kvalitet
Kylkedjelogistikutrustning — temperaturbrott och dörröppningslarm i kylda transportcontainrar och ingångsfrysar
MEIDI tillämpar konsekventa tillförlitlighetsprotokoll över all MLT-serieproduktion, med MLT-7525-16R utsatt för samma omfattande stressverifiering:
•Klimatisk uthållighetsvalidering — 48 timmars högtemperaturförvaring vid +80 ± 2 °C, 48 timmars lågtemperaturförvaring vid -30 ± 2 °C och 5-takts termisk chock (-30 °C ↔ +80 °C, 30 minuters uppehåll)
•Mekanisk stresstestning — sinusformade vibrationer (10–55 Hz, 1,0 mm amplitud, XYZ-axlar, 0,5 timmar kumulativt) och 75 cm fritt fall på 10 mm lövträ (3 stötar)
• Verifiering av fuktmotstånd — 48-timmars konditionering vid 50 ± 5 °C / 90–95 % RH följt av 2-timmars återhämtning av omgivningen och fullständig elektrisk karakterisering
•Bekräftelse av lödningsintegritet — lödvärmebeständighet vid 250 ± 5 °C i 10 ± 0,5 sekunder (2,0 mm kropp-till-löd-avstånd), plus full överensstämmelse med återflödesprofilen

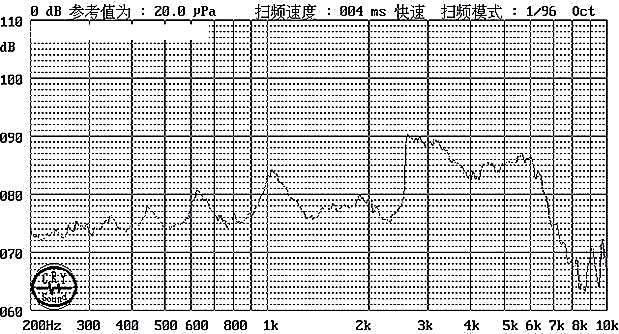

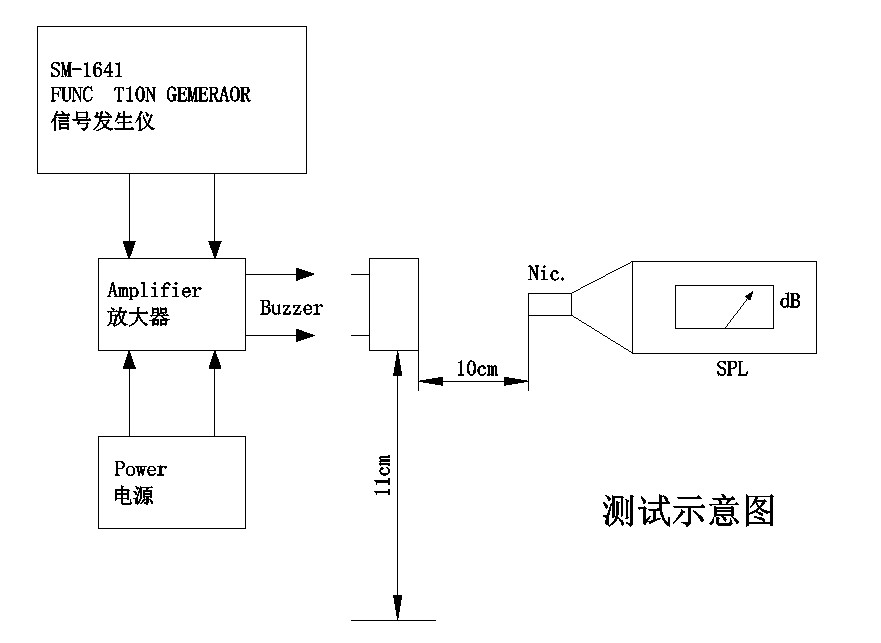

Exempel på batchtestdata (10 enheter, 3,6 V standarddrift, 10 cm) bekräftar: ljudtryck 87,3--89,5 dB, ström 71,0--72,7 mA, frekvens 2705--2735 Hz, impedans 16,0--16,7 Ω till --- specifikationer inom alla specifikationer.
1. Varför använder MLT-7525-16R 16 Ω istället för de 12 Ω som är vanliga i mindre SMD-surrar?
16 Ω-spolen är optimerad för 3,6 V märkspänning och 2,5–4,5 V driftområde. Vid dessa spänningar skulle en spole på 12 Ω dra överdriven ström (upp till 300 mA vid 3,6 V), vilket överskrider standarddrivrutinens kapacitet och genererar oönskad värme. Impedansen på 16 Ω håller strömmen ≤ 100 mA samtidigt som den tillåter tillräckligt med spolvarv för att driva det större membranet vid 2,7 kHz. Detta representerar en optimering på systemnivå snarare än ett enkelt motståndsval.
2. Kan MLT-7525-16R drivas direkt från en 3,3 V mikrokontroller GPIO?

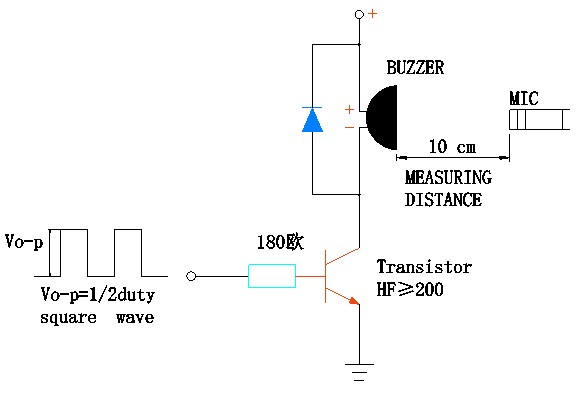

Rekommenderas inte. Vid 3,3 V skulle en 16 Ω-spole dra ungefär 206 mA — långt över den typiska gränsen på 20–25 mA för standard MCU-stift och riskera permanent skada. En enkel NPN-transistor eller MOSFET-drivsteg krävs. För 5 V-system ger ett 180 Ω basmotstånd med en allmän transistor (HF ≥ 200) tillräcklig drivning, liknande standardtestkretsen som används för karakterisering.
3. Hur står sig 2,7 kHz-frekvensen jämfört med 4 kHz-summerare i praktiska tillämpningar?
Resonansfrekvensen på 2,7 kHz erbjuder överlägsen penetration i bullriga miljöer och minskad riktad strålning jämfört med 4 kHz. Människans hörselkänslighet är jämförbar mellan dessa frekvenser (båda faller inom det 2–5 kHz mest känsliga bandet). Den primära avvägningen är fysisk storlek: för att uppnå 2,7 kHz resonans i ett kompakt paket krävs ett större membran, vilket 7,5 mm höljet rymmer. För applikationer där 4 kHz summer inte är hörbara på grund av omgivningsljud, ger MLT-7525-16R en direkt uppgraderingsväg.
4. Vad är betydelsen av -40 °C lagringstemperatur?
Det utökade lagringsintervallet till -40 °C stöder kylkedjelogistik, höghöjdsutrustning och vinterlagrade maskiner där standardgränserna för -30 °C kan överskridas under transport eller lediga perioder. Driftsgränsen förblir -30 °C, vilket innebär att enheten inte aktivt bör drivas under denna temperatur, men kan överleva lagringsexkursioner till -40 °C utan försämring. Denna distinktion är avgörande för flyg-, arktiska och kryogena angränsande applikationer.
5. Är MLT-7525-16R lämplig som drop-in-ersättning för genomgående magnetiska summer i befintliga konstruktioner?
Ja, med revidering av PCB-layout. SMD-fotavtrycket på 7,5 mm upptar en yta som är jämförbar med många 9 mm och 12 mm genomgående summer samtidigt som man eliminerar behovet av borrade hål och manuell insättning. Ljudtrycksgarantin på ≥ 85 dB ger designmarginal för industriella varningsapplikationer. Det primära konstruktionsövervägandet är drivkretsen: genomgående summer arbetar ofta med 12 V med interna oscillatorer, medan MLT-7525-16R kräver extern 2,7 kHz excitation vid 3,6 V. En enkel oscillator eller MCU PWM-utgång ersätter den självoscillerande drivningen som tidigare tillhandahållits av den aktiva summern.
Kontakta MEIDI för konkurrenskraftiga offerter, tekniska prover och OEM/ODM-anpassning. Vårt applikationsteam kan hjälpa till med drivkretsdesign för 5 V- och Li-ion-system, akustisk kapslingsmodellering och optimering av återflödesprofiler för din produktionslinje.
