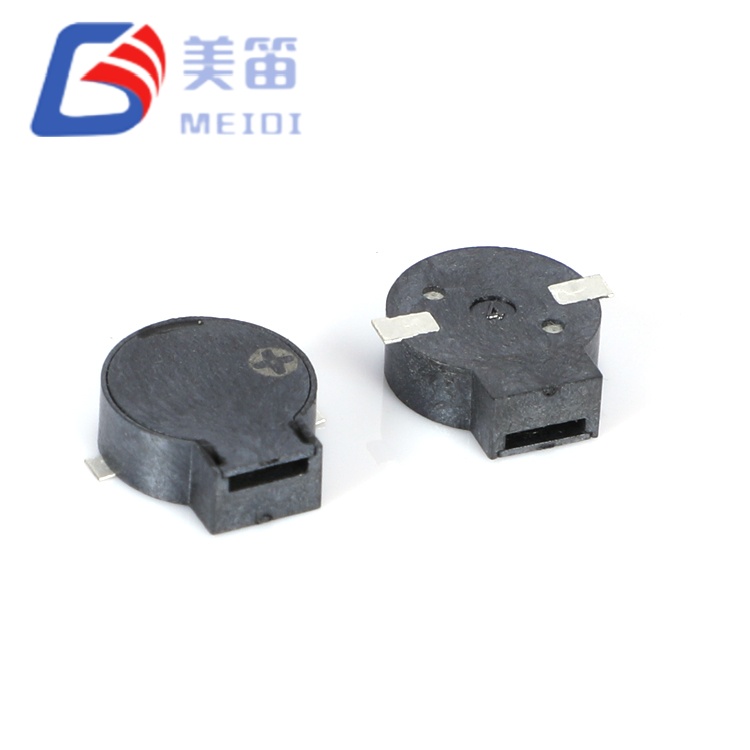

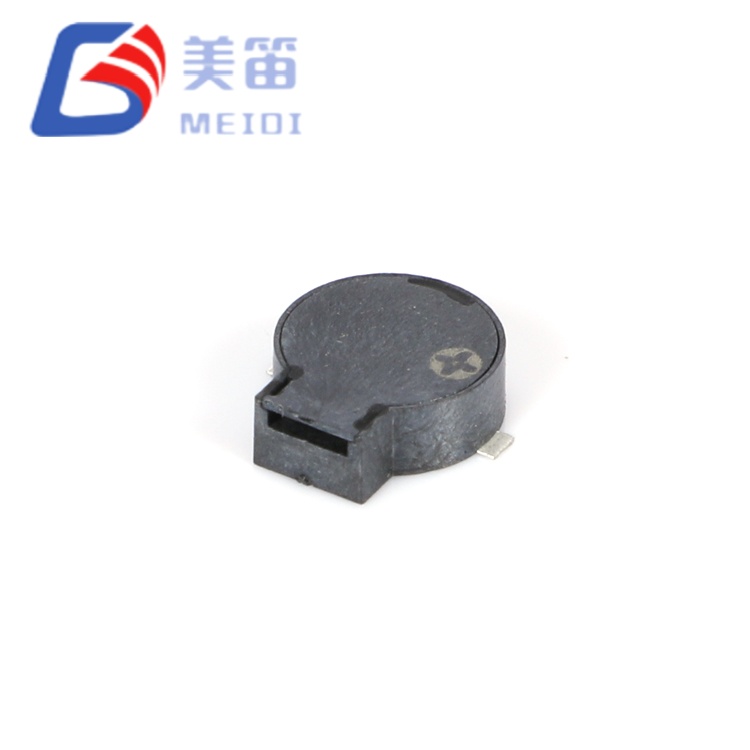

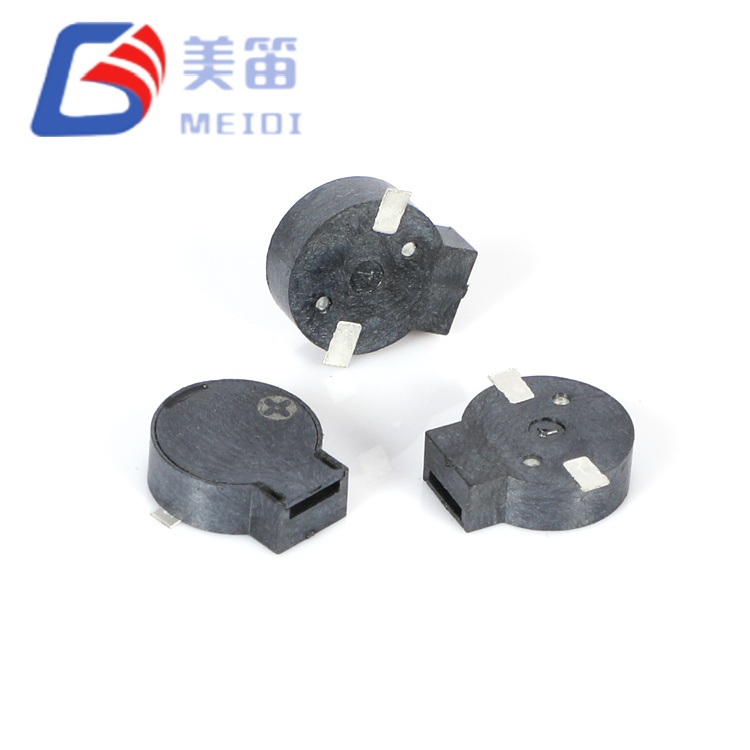

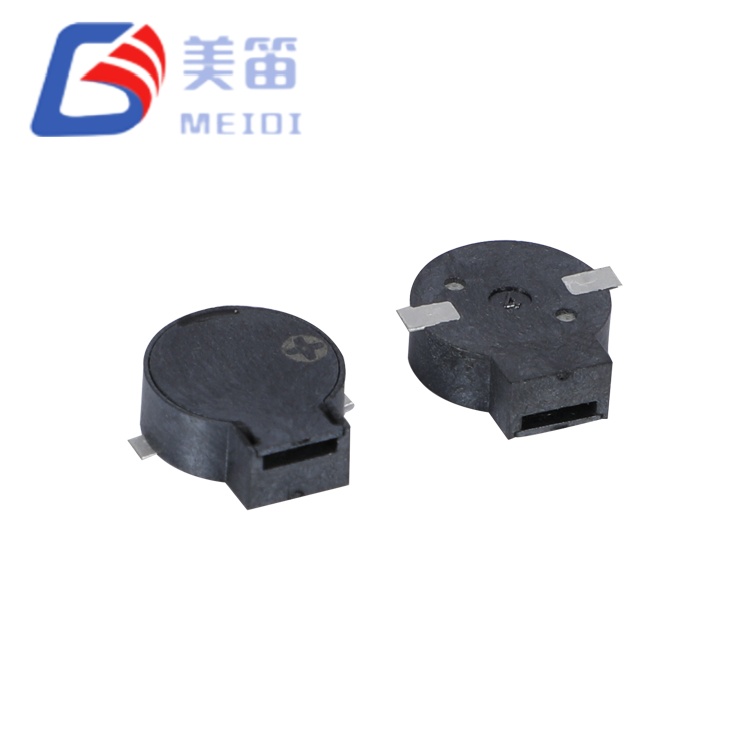

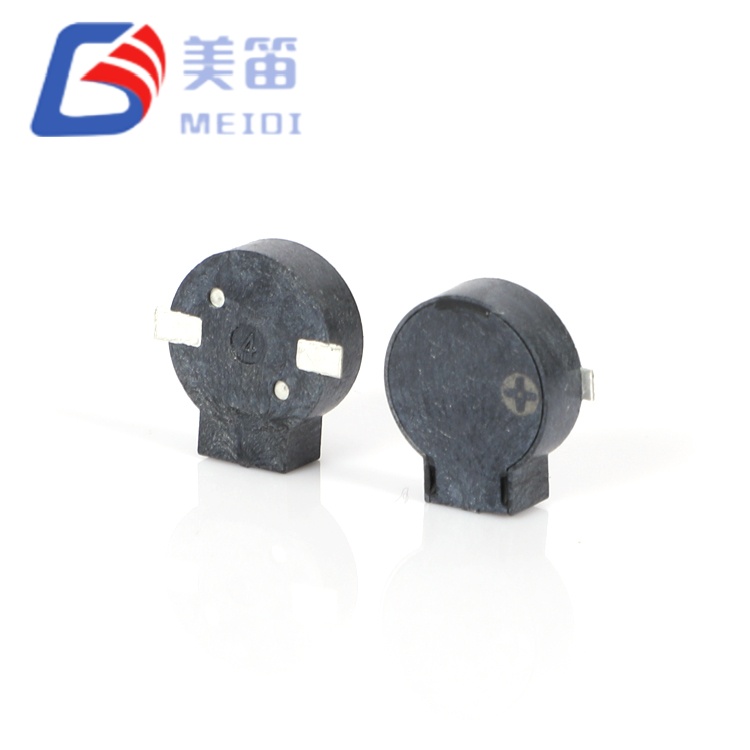

Den 9*3,2 mm SMD magnetiska passiva summern består av två elektromagnetiska passiva summer som delar ett 9,0 mm cirkulärt fotavtryck med en 3,2 mm profil, och erbjuder en mellanting mellan ultratunna 2,5 mm och högre 4,0 mm alternativ. Två impedansvarianter finns tillgängliga: 16Ω-modellen (MLT‑9032‑16R) för 2,5–4,5V-system och 32Ω-modellen (MLT‑9032‑32R) för 4,5–6,5V-bussar, båda levererar ≥80dB-ljudtryck från 270 dB vid samma mekaniska ljudtryck och 0-h.z.
Tillverkad på MEIDI:s ISO-9001-certifierade anläggning i Jiangsu-provinsen, ger hålhöjden på 3,2 mm ökad intern resonansvolym jämfört med 2,5 mm-varianter, vilket förbättrar lågfrekvent akustisk effektivitet utan att nämnvärt påverka z-axelns spelrum. Det cirkulära 9 mm membranet genererar konsekvent utdata över produktionssatser, med exempeldata som visar SPL-värden som vanligtvis överstiger 86dB. Det svarta LCP-höljet stöder återflödeslödning vid 255°C och fungerar från -30°C till +70°C, med lagringskapacitet ner till -40°C för kylkedjelogistik.
| Parameter | MLT-9032-16R | MLT-9032-32R |
| Produkttyp | Elektromagnetisk SMD passiv summer | Elektromagnetisk SMD passiv summer |
| Märkspänning | 3,6 V (o‑p) | 5,0 V (o‑p) |
| Driftspänning | 2,5 – 4,5 V (o‑p) | 4,5 – 6,5 V (o‑p) |
| Ljudutgång vid 10 cm | ≥ 80 dB | ≥ 80 dB |
| Driftström | ≤ 100 mA | ≤ 80 mA |
| Resonansfrekvens | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Spolemotstånd | 16 ± 3 Ω | 32 ± 3 Ω |
| Driftstemperatur | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Förvaringstemperatur | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

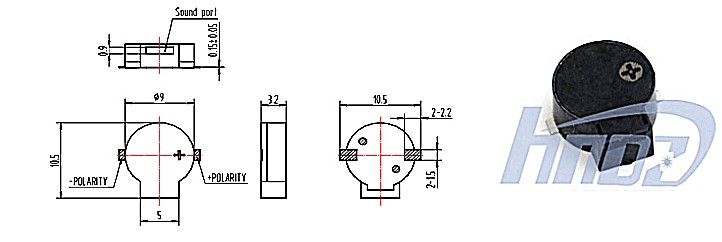

| Mått (Dia × H) | 9,0 × 3,2 mm | 9,0 × 3,2 mm |
| Vikt | 0,8 g | 0,8 g |
| Material för hölje | Svart LCP | Svart LCP |
| Lödmetod (rekommenderas) | Återflöde: 255 ± 5 °C, 3 s; Förvärm 180 °C, 40–70 s | Återflöde: 255 ± 5 °C, 3 s; Förvärm 180 °C, 40–70 s |
Den 9*3,2 mm SMD magnetiska passiva summern intar en avsiktlig position mellan den ultratunna 2,5 mm MLT-9025 och de högre 4,0 mm MLT-8540-familjerna. Kavitetshöjden på 3,2 mm ger förbättrad Helmholtz-resonans vid 2700 Hz jämfört med 2,5 mm-varianten, vilket ger förbättrad akustisk effektivitet utan att överskrida z-axelns budget för de flesta industri- och bilkapslingar. Detta gör det till ett mångsidigt val för konstruktioner där det vertikala spelet är begränsat men den akustiska uteffekten måste förbli robust.
Den dubbla impedansarkitekturen erbjuder samma inköpsflexibilitet som andra produkter i MLT-serien: ett enda mekaniskt fotavtryck stöder både 16Ω och 32Ω-varianter, vilket gör att ingenjörer kan utvärdera olika spänningsskenor utan ändringar i PCB-layouten. 16Ω-varianten är optimerad för 3,6V Li-ion och 3,3V logiksystem, medan 32Ω-varianten riktar sig till 5V fordons- och industribussar, var och en med strömförbrukning skräddarsydd för sin spänningsklass.
Det cirkulära 9,0 mm fotavtrycket ger en större membranyta än kvadratiska 8,5 mm alternativ, vilket bidrar till den uppmätta SPL-prestandan. Massan på 0,8 g säkerställer pålitlig hantering av standard pick-and-place-utrustning, och det svarta LCP-höljet bibehåller dimensionsstabilitet över hela termiska intervallet, vilket stöder både återflödes- och våglödningsprocesser.
Utökat hålrum för lågfrekvent optimering – 3,2 mm höjd ger ökad intern resonansvolym jämfört med 2,5 mm motsvarigheter, vilket förbättrar den akustiska effektiviteten vid 2,7 kHz utan att förstora PCB-fotavtrycket
Dubbelimpedans enhetlig plattform – 16 Ω och 32 Ω alternativ från identiska 9,0 × 3,2 mm mekaniska envelope, vilket eliminerar mekanisk omdesign vid utvärdering av drivspänningsarkitekturer över produktgenerationer
Lågfrekvent brusgenomträngning – 2700Hz resonanscentrum riktar sig mot 2–3kHz-bandet där industriellt omgivande brusspektraltäthet minimeras, vilket förbättrar varningsuppfattningen i maskiner och fordonsmiljöer
Spänningsoptimerad strömeffektivitet – 16Ω variant ≤100mA vid 3,6V; 32Ω variant ≤80mA vid 5V; verifiera termisk och EMI-prestanda i målhölje
Förlängd förvaring i kallt väder – -40°C lagringsklassning stöder arktisk logistik, utrustning på hög höjd och vinterlagrade maskiner utan parametrisk försämring
Återflödeskompatibelt LCP-hölje – svart flytande kristallpolymer tål 255±5°C blyfria återflödestoppar med upp till 3 passager, vilket bibehåller dimensionsstabilitet över hela termiska området
Lagerautomation och logistikrobotik – undvikande av kollisioner, slutförande av plockning och varningar från laddningsbrygga i AGV, AMR och automatiserade sorteringssystem som arbetar i högeko industrihallar
Laddningsinfrastruktur för elfordon – anslutningsstatus, fel och sessionsfullständiga toner i nivå 2 wallboxar och DC-snabbladdningspiedestaler med 5V intern bussarkitektur
Utrustning för telekommunikation – termisk tröskel, fläktfel och strömredundanslarm i små 5G-celler, fjärrradioenheter och externa backhaul-kapslingar
Utrustning för kommersiella kök och matserveringar – varningar som är kompletta med cykeln, uppnådda temperaturer och dörren på glänt i varmluftsugnar, blästerkylare och automatiserade dryckesautomater
Järnvägs- och transitsystem – dörrhinder, nästa stopp och nödintercom-toner i pendeltåg, tunnelbanevagnar och spårvagnsplattformar med 24V-till-5V-reglerade delsystem
Industriella pump- och kompressorstyrenheter – varningar om kavitation, övertryck och underhållsintervall i avloppsvattenstationer, HVAC-kylare och pneumatiska distributionspaneler

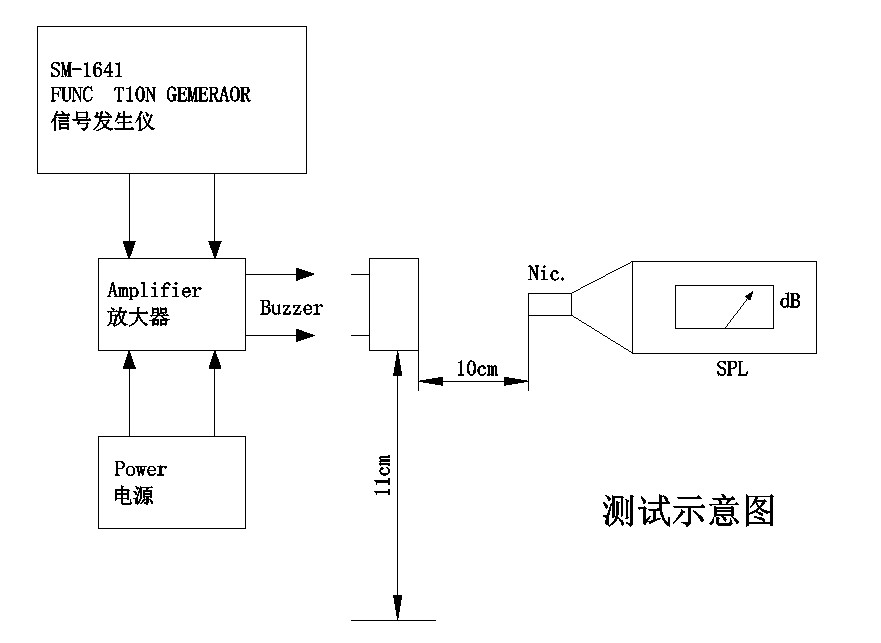

Produktionssatsverifiering (n=10 per variant) under standardförhållanden – fyrkantvåg vid märkspänning, resonansfrekvens, 50 % arbetscykel, 10 cm fritt fältmätning – bekräftar följande fördelningar:
| Variant | SPL-intervall (dB) | Strömområde (mA) | Frekvens (Hz) | Impedans (Ω) |
| MLT-9032-16R | 86,2–89,7 | 68,0–72,5 | 2700 (alla prover) | 15.6–17.2 |
| MLT-9032-32R | 85,4–88,9 | 60,5–64,2 | 2700 (alla prover) | 29.8–32.3 |
Båda varianterna visar noll frekvensavvikelse över alla prover, vilket indikerar mogen tillverkningskontroll. SPL-intervallet på 85,4–89,7dB ger 5,4dB till 9,7dB takhöjd över miniminivån på 80dB, vilket tillgodoser höljesdämpning och komponentåldring. 16Ω-varianten uppvisar något högre topp-SPL på grund av ökad strömtillförsel vid dess märkspänning, medan 32Ω-varianten levererar jämförbar uteffekt med minskat strömdrag, vilket validerar spänningsoptimeringsdesignens syfte.
MEIDI producerar båda MLT-9032-varianterna på dedikerade SMD-monteringslinjer med automatiserad spollindning, lödning och akustisk kalibrering. Vår anläggning i Jiangsu upprätthåller ISO 9001:2015-certifiering, med statistisk processkontroll som tillämpas i varje produktionssteg.
Varje produktionsparti genomgår enhetlig kvalifikationstestning:
Elektrisk karaktärisering – 100 % verifiering av spolresistans, driftström och resonansfrekvens
Akustisk validering – statistisk provtagning bekräftar SPL ≥80dB; uppmätta resultat överstiger konsekvent 85dB
Klimatuthållighet – 48 timmars högtemperaturförvaring vid +80°C, 48 timmars lågtemperaturförvaring vid -30°C och 5-takts termisk chock (-30°C ↔ +80°C, 30 minuters uppehåll per extremitet)
Mekanisk spänning – sinusformad vibration (10–55 Hz, 1,0 mm amplitud, XYZ-axlar, 0,5 timmar totalt) och 75 cm fritt fall på 10 mm lövträ (3 stötar)
Fuktmotstånd – 48 timmar vid 50°C / 95 % RH med 2 timmars återhämtning och elektrisk karakterisering
Lödvärmebeständighet – 250°C i 10 sekunder med 2,0 mm kropp-till-lödavstånd, plus överensstämmelse med återflödesprofil
RoHS- och REACH-överensstämmelsedokumentation finns tillgänglig. Partiidentifikationskoder ger full spårbarhet till produktionsdatum, testresultat och råvarucertifikat.
F1: Hur jämförs 3,2 mm MLT-9032 med 2,5 mm MLT-9025 och 4,0 mm MLT-8540?
MLT-9032:s 3,2 mm höjd representerar en mittväg mellan MLT-9025 och MLT-8540 familjerna. Akustisk uteffekt är jämförbar över alla tre (≥80dB), men den högre kaviteten ger mer konsekvent off-resonansrespons och minskad känslighet för akustisk belastning av kapslingen. Välj MLT-9025 för ultratunn design, MLT-9032 för balanserad frigång och MLT-8540 för maximal akustisk höjd där vertikalt utrymme är tillgängligt.
F2: Vilken drivkrets rekommenderas för varje variant?

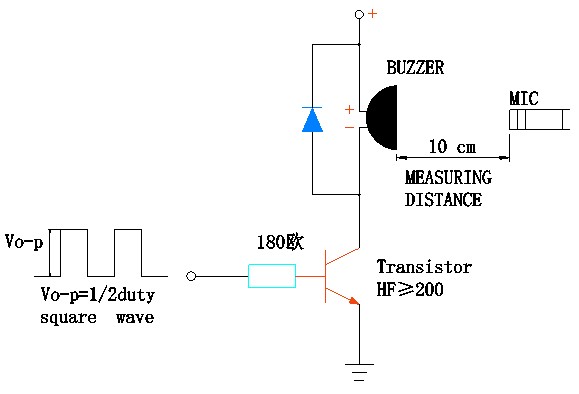

16Ω-varianten vid 3,6V drar ≤100mA och kan drivas direkt från kapabla MCU GPIO-stift (verifiera stiftströmsklassificering ≥100mA) eller genom en enkel NPN-transistoromkopplare med 180Ω basmotstånd. 32Ω-varianten vid 5V drar ≤80mA men kräver ett drivsteg när den drivs från 3,3V-logik; från 5V logik, ett 330Ω basmotstånd med allmäntransistor (hFE≥ 200) ger tillräcklig körning. En tillbakagångsdiod (1N4148 eller liknande) över spolen är obligatorisk för båda varianterna för att skydda drivelementet från induktiv kast under omkoppling.
F3: Kan MLT-9032 ersätta genomgående magnetiska summer i befintliga konstruktioner?
Ja, med revidering av PCB-layout från genomgående hål till SMD-kuddar. Det 9,0 mm cirkulära fotavtrycket upptar mindre brädarea än typiska 12 mm genomgående summer samtidigt som man eliminerar borrade hål och manuell insättning. Akustisk uteffekt (≥80dB) motsvarar eller överstiger många ekvivalenter med 12 mm genomgående hål. Det primära konstruktionsövervägandet är drivkretsmigrering: genomgående summer arbetar ofta vid 12 V med interna oscillatorer, medan MLT-9032 kräver extern 2,7 kHz excitation vid 3,6 V eller 5 V. En mikrokontroller PWM-utgång eller enkel oscillator ersätter den självoscillerande enheten.
F4: Är höjden på 3,2 mm kompatibel med vanliga smartphone- och surfplattor?
Profilen på 3,2 mm överstiger z-axelns budget för de flesta moderna smartphones (vanligtvis 2,0–2,5 mm över PCB) men passar bekvämt i surfplattor, bärbara datorer, industriella handhållna och bilar där 4,0–6,0 mm utrymme är vanligt. För ultratunn hemelektronik är familjerna MLT-9025 (2,5 mm) eller MLT-5020 (2,0 mm) mer lämpliga. MLT-9032 riktar sig till applikationer där akustisk prestanda överväger absolut slankhet.
F5: Finns anpassade resonansfrekvenser eller impedansvärden tillgängliga för OEM-program?

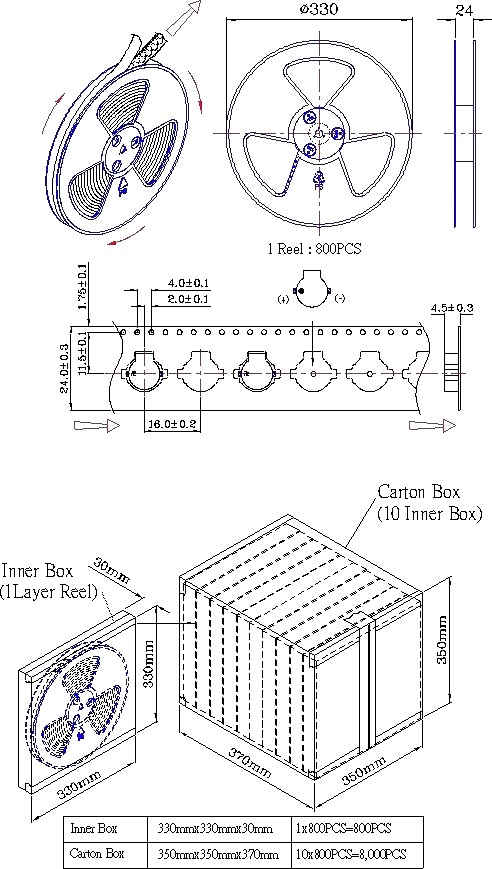

Ja. MEIDI stöder OEM/ODM-anpassning inklusive mellanliggande impedansvärden, modifierade resonansfrekvenser (2,0–3,5 kHz intervall), alternativa höljesfärger för visuell identifiering och anpassad tejp-och-rullförpackning. Minsta orderkvantitet och ledtider gäller. Kontakta vårt säljteam för att diskutera specifika krav och begära en offert för anpassade konfigurationer.
F6: Vad är den typiska akustiska livslängden vid kontinuerlig drift?
Standardkvalifikationen inkluderar 96 timmars kontinuerlig drift vid 25°C med en 50 % duty-cycle fyrkantvåg. För obestämda applikationer med kontinuerliga toner rekommenderar MEIDI att du begränsar driftcykeln till 50 % eller implementerar intermittenta varningsmönster (t.ex. 1 sekund på, 3 sekunder av) för att minska spoluppvärmningen och förlänga livslängden. Testdata för förlängd livslängd för specifika driftsförhållanden är tillgängliga på begäran.
För fullständig teknisk dokumentation, rekommendationer för PCB-fotavtryck, referensdrivrutinskretsar för båda impedansvarianterna eller volympriser, kontakta MEIDI Engineering Support. Tekniska prover av både 16Ω och 32Ω varianter finns tillgängliga för kvalificerade utvecklingsprojekt.
Vårt applikationsteknikteam svarar vanligtvis inom en arbetsdag med vägledning för återflödesprofiler, anteckningar om integration av akustiska kapslingar och inbyggd support som är skräddarsydd för dina specifika spännings- och strömkrav.
