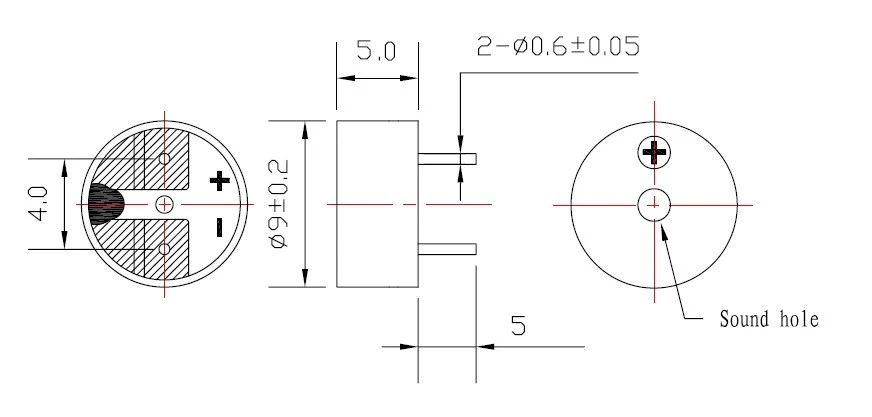

9 × 5 mm genomgående hålpaket för direkt kretskortsmontering
2700Hz resonansfrekvens för tonal utmatning med extern fyrkantsvågdrift
16Ω spoleimpedans för 3V-klass drivkretsar
Min. 85dB ljudtryck vid 10 cm under 3Vo‑p, 2700Hz, 50 % arbetscykel
Driftspänningsområde 3–7Vo‑p
Svart PPO-hus klassat för -20℃ till +70℃ drift

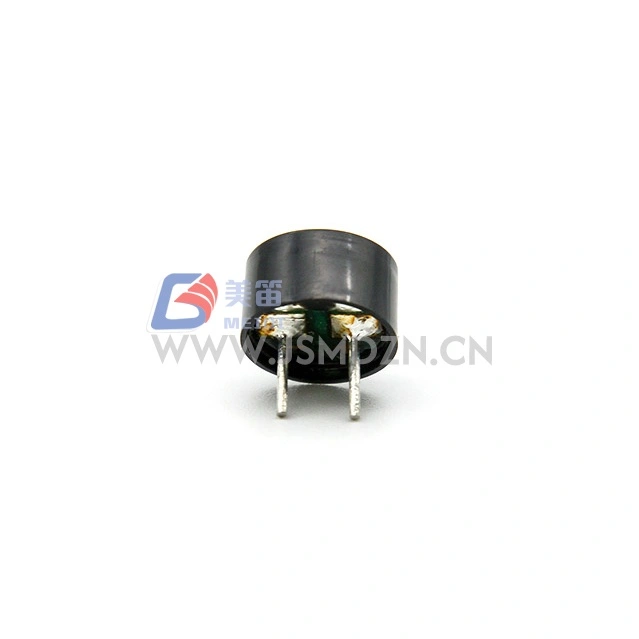

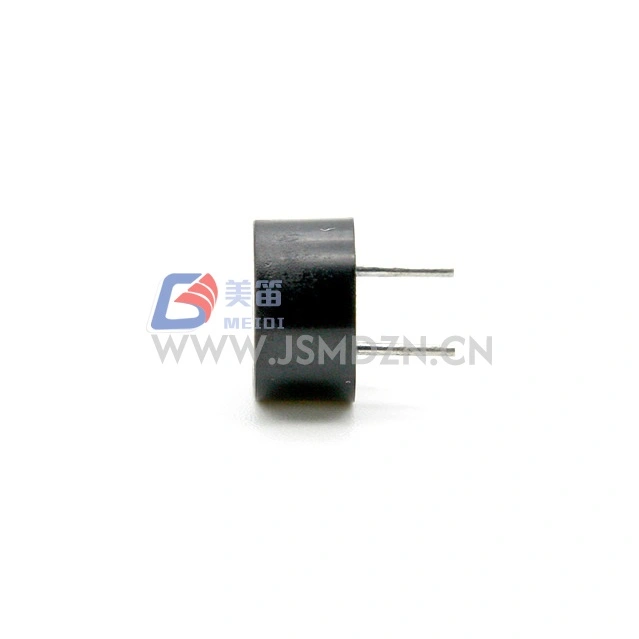

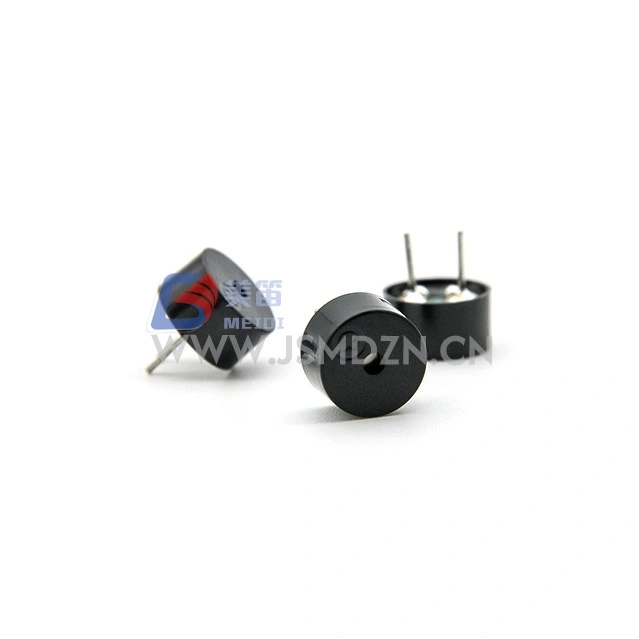

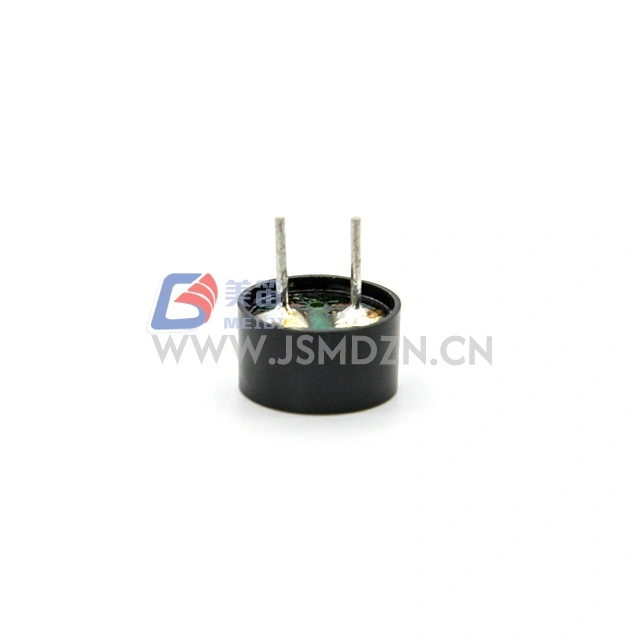

MEIDI HN-9050 9x5 mm elektromagnetisk passiv summer med genomgående hål är en genomgående elektromagnetisk passiv summer som kräver en extern fyrkantsvåg eller PWM-drivsignal för att generera ljud. Med en märkspänning på 3Vo‑p och ett driftområde på 3–7Vo‑p, rymmer den 3V logik och buffrade drivsteg som vanligtvis används i industriell utrustning. 16Ω-spolen och 2700Hz resonansfrekvens ger en definierad akustisk referens för larm- och status-feedback-designer. Som en passiv enhet tillåter HN-9050 frekvens- och tonkontroll genom den externa drivsignalen, vilket stöder flexibel ljudgenerering över olika applikationer.
| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk passiv summer | — |
| Märkspänning | 3Vo‑p | Resonansfrekvensreferens |
| Driftspänning | 3–7Vo‑s | Körsignaltopp |
| Märkström | Max. 80mA | Vid 2700Hz, 50 % drift, 3Vo‑p fyrkantvåg |

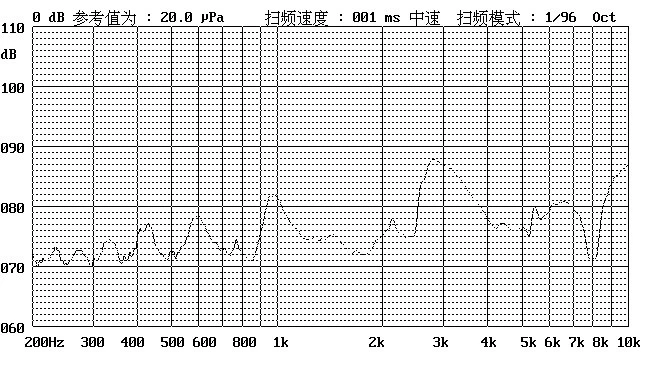

| Ljudtrycksnivå | Min. 85dB | Vid 2700Hz, 50 % drift, 3Vo‑p, 10 cm |
| Spolemotstånd | 16 ± 4Ω | Vid 25℃, DC |
| Resonansfrekvens | 2700Hz | Vid märkspänning |
| Driftstemperatur | -20℃ ~ +70℃ | — |
| Förvaringstemperatur | -30℃ ~ +80℃ | — |
| Nettovikt | Ca. 1,5 g | — |
| Material för hölje | Svart PPO | — |
| Miljöskydd | RoHS | — |
Standardtestförhållanden: temperatur 25±3℃, luftfuktighet 60±10 % relativ luftfuktighet, tryck 860–1060hPa
Genomgående kretskortsenheter i industriella styrenheter för status- och felvarningar
Larm- och säkerhetsmoduler som drivs av externa fyrkantsvågskällor
Hushålls- och kommersiella apparater med konventionella PCB-layouter
Kontorsutrustning och varuautomater för tidsinställda ljudsignaler
Mät- och instrumentutrustning som kräver tonåterkoppling
Kommunikationsinfrastruktur för underhåll och larmindikering
| Designkrav | HN-9050 Advantage |
| Akustisk utgång i genomgående hålformat | Min. 85dB SPL i ett 9 × 5 mm paket |
| 3V systemkompatibilitet | 3Vo‑p klassificering med 3–7Vo‑p driftområde |
| Manuell och automatiserad montering | Genomgående hålledningar för handlödning och våglödning |
| Utbudsvariationstolerans | 7Vo‑p maximal driftspänning |
| Termisk stabilitet | PPO-hus över -20℃ till +70℃ |
MEIDI tillverkar HN-9050 under kontrollerade produktionsprocesser, inklusive inspektion av inkommande material, verifiering av spolmotstånd och akustisk testning per produktionslot. Varje parti utsätts för tillförlitlighetstester som omfattar livslängd, hög/låg temperatur, luftfuktighet, termisk chock, fall och vibrationer. Efter något av dessa tester måste produkten uppfylla acceptanskriterier utan funktionell försämring utöver den specificerade ljudtryckstoleransen.
| Testobjekt | Testvillkor |
| Livstest | 25±10℃, märkspänning, 1/2 resonansfrekvens fyrkantvåg, 96 timmar |
| Högtemperaturtest | +80 ℃ lagring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Lågtemperaturtest | ‑40℃ förvaring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Fuktighetstest | +40±3℃, 90%–95% RH, 48 timmar, återhämta sig vid rumstemperatur i 6 timmar innan testning |
| Termisk chocktest | 70 ℃ 2 timmar → -20 ℃ 2 timmar (1 cykel), intervall 1 timme mellan cyklerna, totalt 10 cykler |
| Drop Test | Standardförpackning, alla 6 ytor och 3 kanter, fall från 1,2 meters höjd på tjock träskiva |
| Vibrationstest | 1000 cykler/min, amplitud 1,5 mm, 1 timme per axel, totalt 3 axlar |
Varning: Undvik att främmande material kommer in i produkten, inklusive magnetiska material, vattenlösliga material och frätande gaser, eftersom dessa kan påverka den elektriska prestandan.
1. Vilken drivsignal krävs för HN-9050?

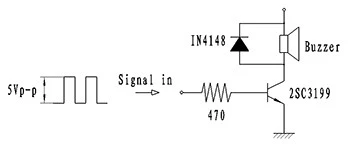

HN-9050 är en passiv summer och kräver en extern fyrkantsvåg eller PWM-signal. En fyrkantvåg på 2700 Hz, 50 % arbetscykel vid 3Vo‑p ger den nominella Min. 85dB utgång vid 10 cm. Kontakta MEIDI för applikationsnoteringar om drivkretsen.
2. Kan denna summer fungera vid andra spänningar än 3Vo‑p?
Ja. Driftspänningsområdet är 3–7Vo‑p. Ljudtrycksskalor med drivspänning; klassad SPL anges vid 3Vo‑p. För spänningar utanför detta område, kontakta MEIDI för verifiering.
3. Hur påverkar 16Ω spolresistansen drivrutinsdesign?
16Ω-spolen drar maximalt 80mA vid 3Vo‑p. Kontrollera att ditt drivsteg kan hämta denna ström med tillräcklig mättnadsspänning och värmeavledning.
4. Vilka lödmetoder är kompatibla med PPO-huset?
De genomgående ledningarna stöder standard handlödning och våglödning. Undvik långvarig termisk exponering utöver husets temperaturklassificering. Kontakta MEIDI för rekommenderade lödprofiler.
5. Är HN-9050 stift kompatibel med andra 9 mm genomgående summer?
Kontakta MEIDI för den mekaniska ritningen och rekommenderat hålmönster för att verifiera footprint-kompatibilitet med ditt PCB.
Kontakta MEIDI för tekniska datablad, anteckningar om drivkretsar, tillförlitlighetstestrapporter eller OEM-anpassning av HN-9050. Vårt team stödjer utvärderingsenheter och applikationsteknik för integrering av genomgående summer.
