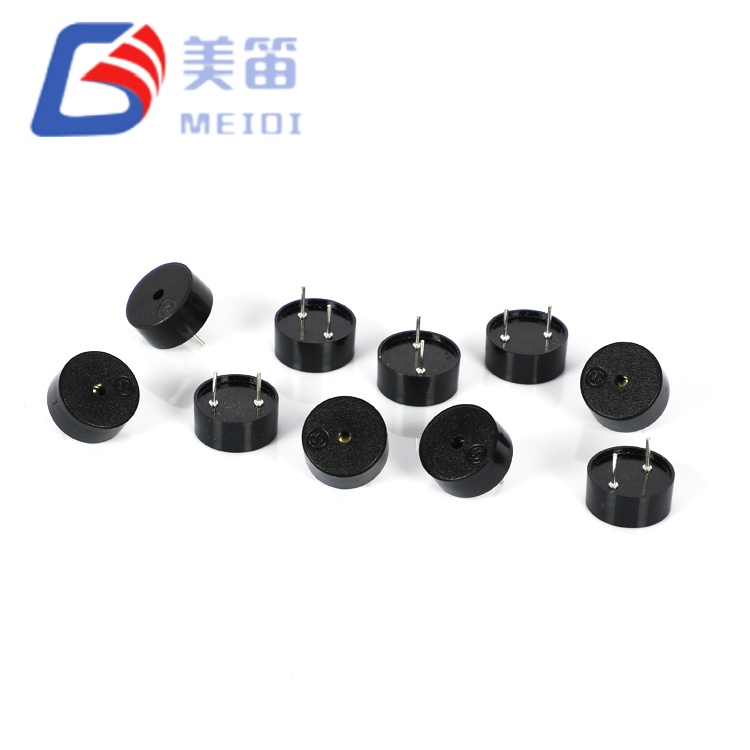

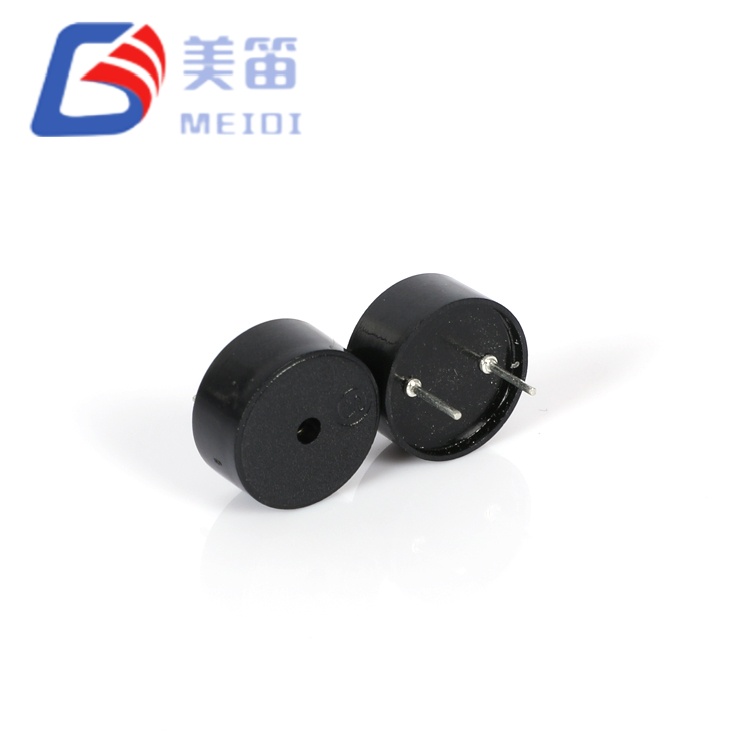

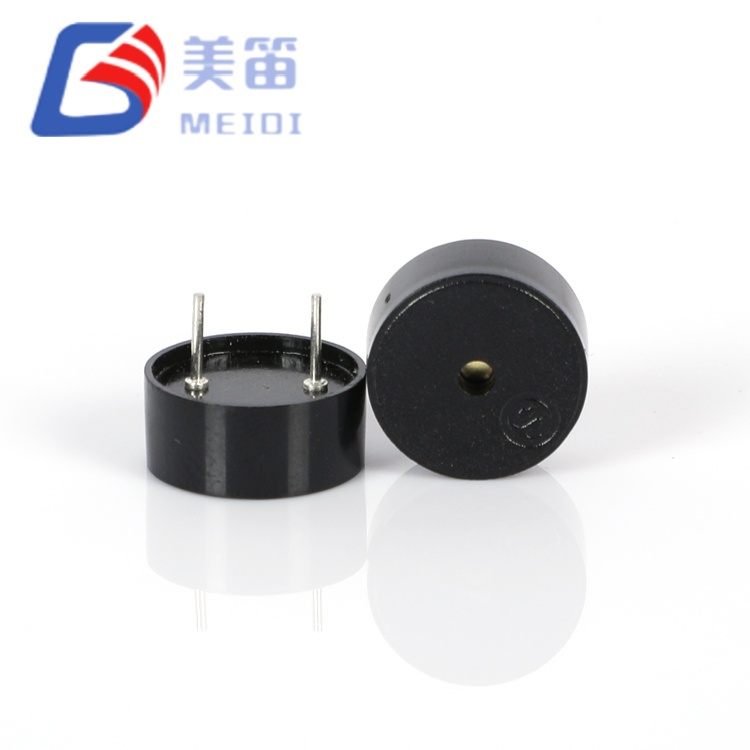

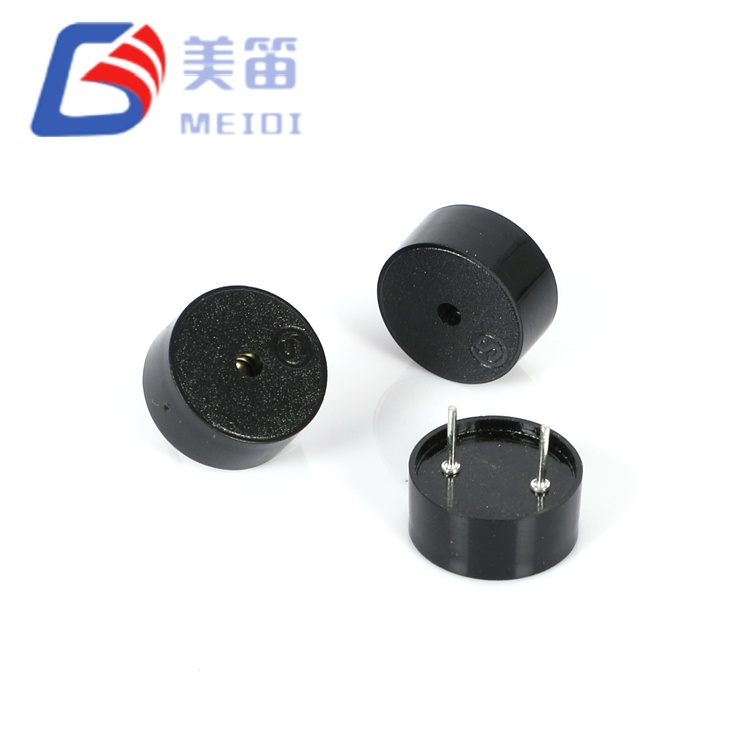

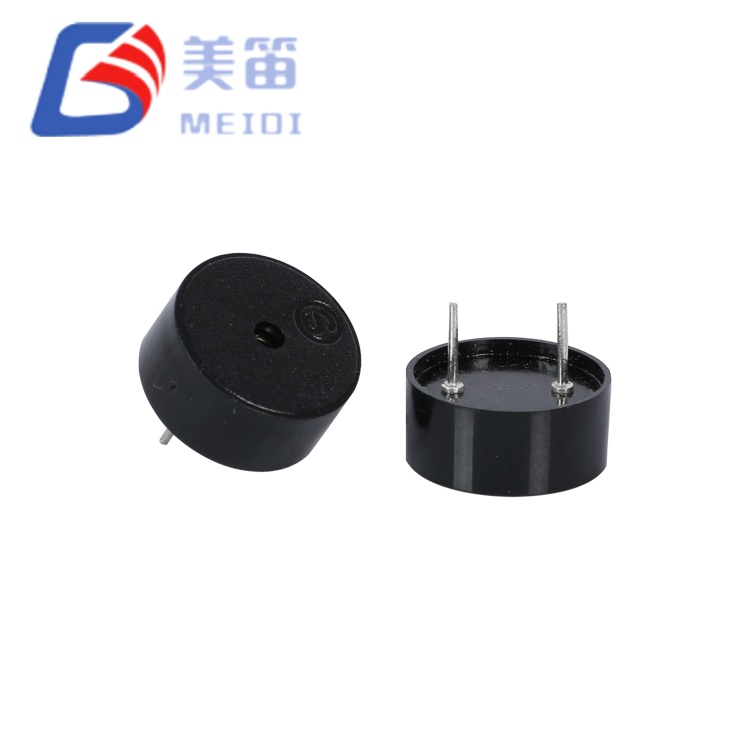

Den 1255 piezoelektriska passiva summern med Pogo-stift är ett genomgående passivt ekolod som förlitar sig på en extern AC körsignal för att producera en hörbar ton. Mäter 12,5 mm i diameter och 5,5 mm på höjden passar den in i trånga PCB-utrymmen samtidigt som den levererar ett minimalt ljudtryck på 80dB vid 10 cm när den drivs med en 5Vp‑p fyrkantvåg vid 4000Hz. Aktuell förbrukningen förblir på eller under 10mA under dessa förhållanden, och frekvensomriktaren spänning kan sträcka sig från 1V till 30V topp-till-topp, vilket möjliggör direkt anslutning till utgångar på logiknivå eller industribussar med högre spänning. Den svarta PBT hölje stöder både våglödning och manuell lödning och fungerar över en temperaturområde på ‑20℃ till +70℃.
| Parameter | Värde | Testvillkor |
| Produkttyp | Piezoelektrisk passiv summer (genomgående hål) | — |
| Märkspänning | 5 Vp-s | Referenstestvillkor |
| Driftspänning | 1 – 30 Vp-p | Drivsignalens räckvidd |
| Ljudutgång vid 10 cm | ≥ 80 dB | 5 Vp‑p, 4000 Hz fyrkantsvåg |
| Aktuell förbrukning | ≤ 10 mA | 5 Vp‑p, 4000 Hz fyrkantsvåg |
| Resonansfrekvens | 4000 ± 500 Hz | Vid nominella förhållanden |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Kontinuerlig |
| Förvaringstemperatur | -30 ℃ ~ +80 ℃ | Icke-fungerande |
| Mått (Dia × H) | 12,5 ± 0,3 × 5,5 ± 0,5 mm | Kropp exklusive stift |
| Vikt | 0,60 ± 0,2 g | Typisk |
| Material för hölje | Svart PBT | — |
| Våglödning ★ | 260 ± 5 ℃, 4–6 s | 2–3 cykler rekommenderas |
| Manuell lödning ★ | 350 ± 10 ℃, 2–5 s | 2–3 cykler rekommenderas |
| Löd värmebeständighet | 250 ± 5 ℃, 10 ± 0,5 s | Stomme 2,0 mm från lod |
Tabellen nedan innehåller mätningar från ett prov på 10 enheter som testats vid 5Vp-p, 4000Hz fyrkantvåg. Resultaten illustrerar typisk produktionslikformighet och är inte garanterade gränser. För det specificerade prestandakuvertet, se de tekniska specifikationerna ovan.
| Inga. | SPL (dB) | Ström (mA) | Kapacitans (nF) | Diameter (mm) | H (mm) |
| 1 | 84 | 0.68 | 11.7 | 12.01 | 5.51 |
| 2 | 83 | 0.69 | 12.2 | 11.98 | 5.53 |
| 3 | 85 | 0.72 | 12.3 | 12.03 | 5.54 |
| 4 | 84 | 0.78 | 11.9 | 11.99 | 5.55 |
| 5 | 85 | 0.76 | 12.5 | 11.97 | 5.53 |
| 6 | 86 | 0.72 | 11.8 | 11.99 | 5.51 |
| 7 | 85 | 0.64 | 12.3 | 12.02 | 5.51 |
| 8 | 83 | 0.69 | 12.1 | 12.05 | 5.53 |
| 9 | 84 | 0.73 | 14.2 | 12.02 | 5.51 |
| 10 | 83 | 0.63 | 11.9 | 11.98 | 5.54 |
Kapacitansvärden kommer från testrapportens rubrik och ingår inte i kärnspecifikationen. Kontakta MEIDI för produktionsbatchspecifika data.
Eftersom 1255 Piezoelectric Passive Buzzer med Pogo Pin är en passiv summer, beror det på värdsystemet för att ge en fyrkantsvåg eller PWM-signal centrerad vid 4000Hz. En mikrokontroller timerutgång kan fungera som en direkt källa, även om ljudtrycket kommer att vara lägre vid 3,3V eller 5V logiska nivåer än vid full 30Vp‑p-kapacitet. Lägga till en enkel transistorbuffert eller logisk grinddrivrutin mellan MCU-stiftet och summern gör att drivamplituden kan ökas oberoende av mikrokontrollerförsörjningen. Den kapacitiva belastningen, vanligtvis runt 12nF, orsakar korta strömtoppar vid varje signalkant. Ett litet seriemotstånd (100Ω till 330Ω) hjälper till att begränsa dessa toppar samtidigt som den akustiska uteffekten bevaras.
Både våg och manuell lödning stöds. Våglödning utförs vid 260 ℃ i 4–6 sekunder och handlödning vid 350 ℃ i 2–5 sekunder. Upp till tre termiska cykler är tillåtna och huset måste stå kvar vid minst 2,0 mm från lödbadet eller järnspetsen.
MEIDI tillämpar ett tillförlitlighetsprotokoll med sju artiklar för varje produktionsparti HNR-1255 PA6.5, i enlighet med produktspecifikationen. Testningen sekvensen inkluderar utökad fuktexponering, hög och låg temperatur lagring, termisk cykling, mekaniskt fall, vibrationer och lödvärme motstånd. Efter varje påfrestning tillåts delar återhämta sig i rummet temperatur i två timmar innan elektrisk och dimensionell verifiering. Alla tester genomförs inom ramen för företagets ISO9001 certifierat kvalitetssystem och rapporter på batchnivå kan tillhandahållas volymförsändelser.
Den passiva arkitekturen hos denna summer passar bra för design som genererar redan en PWM- eller fyrkantvågsutgång. Bärbar utrustning i drift från batterier kan dra nytta av den blygsamma 10mA drivströmmen och frånvaro av en vilande oscillatorbelastning. Industripaneler med 12V eller 24V DC-försörjning kan driva summern direkt inom dess breda spänning tolerans. Konsumentelektronik som smarta hemsensorer och handdatorer diagnostiska verktyg uppskattar också 12,5 mm fotavtrycket. För applikationer som kräver specifika säkerhets- eller medicinska certifieringar, vänligen rådfråga MEIDI för att bekräfta den aktuella överensstämmelsestatusen.
Vilken drivsignal behöver HNR-1255 PA6.5?
En AC-signal krävs, vanligtvis en fyrkantsvåg eller PWM på ungefär 4000Hz. Att applicera en jämn likspänning kommer inte att generera ljud och kan skada det piezoelektriska elementet.
Kan den drivas direkt av en mikrokontroller?
Ja, förutsatt att stiftets topp-till-topp-spänning faller inom 1–30V räckvidd. Vid 3,3V eller 5V logik kommer ljudnivån att vara under den nominella 80dB. En transistorbuffert kan användas för att nå högre drivspänningar när högre uteffekt krävs.
Vilka lödmetoder rekommenderas?
Både våglödning (260℃, 4–6s) och manuell lödning (350℃, 2–5s) är acceptabla, med maximalt tre termiska cykler. Håll ett minsta avstånd på 2,0 mm mellan höljet och värmekälla.
För kompletta datablad, frekvenssvarskurvor eller batchspecifika testdata, kontakta MEIDI med dina applikationsuppgifter. Teknisk support svarar vanligtvis inom en arbetsdag.
