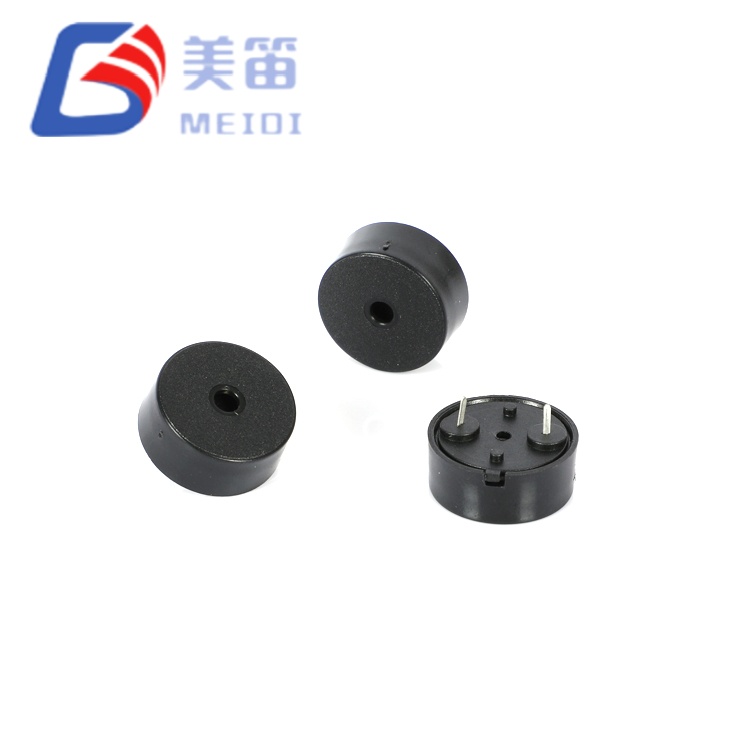

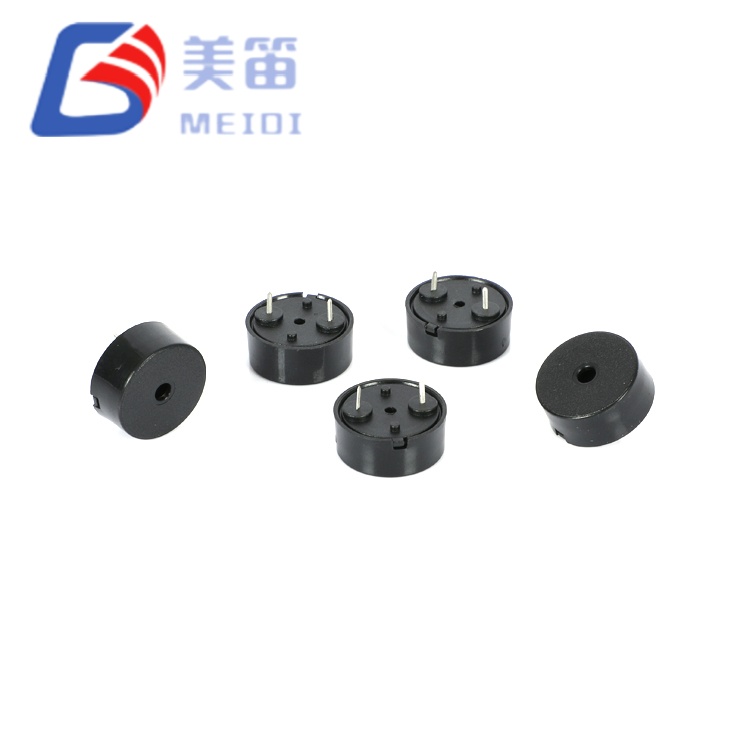

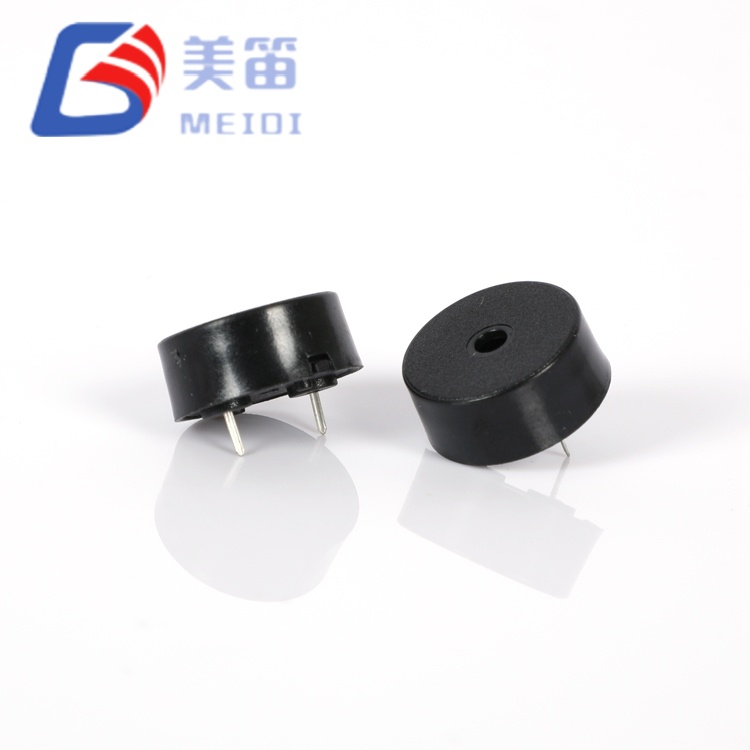

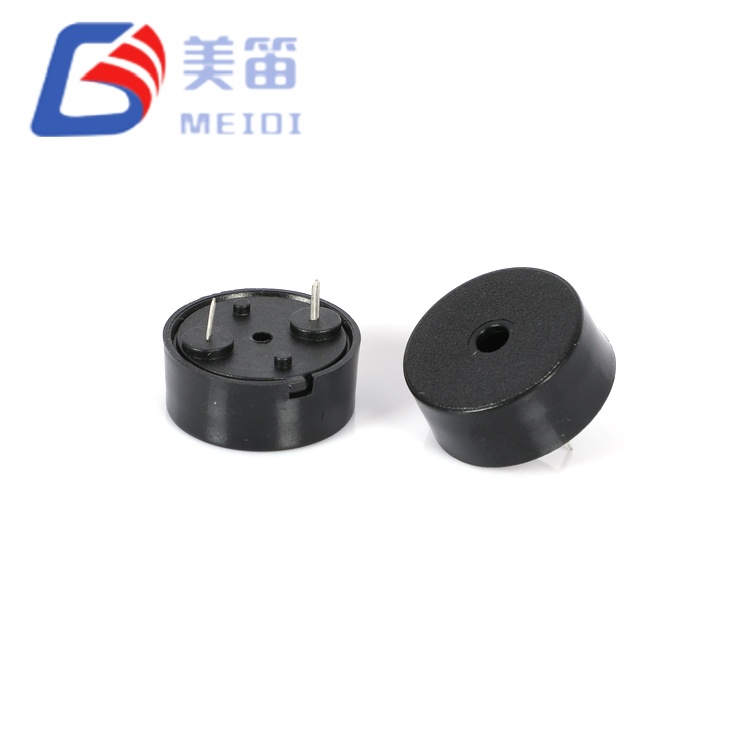

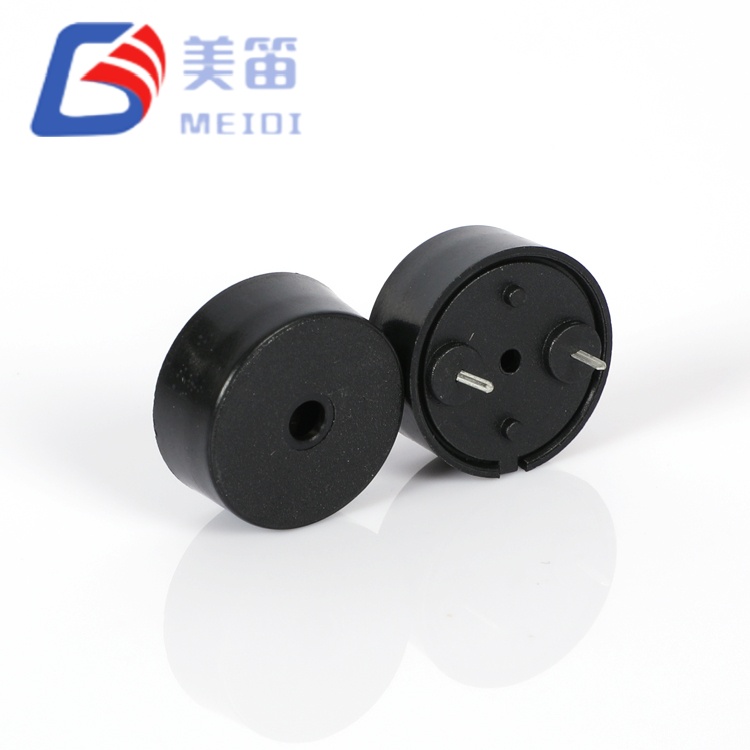

Den 1707 piezoelektriska passiva summern med Pogo-stift är ett genomgående passivt ekolod byggt för att acceptera en extern AC-drivsignal för tongenerering. Den upptar ett fotavtryck på 17 mm i diameter med en höjd på 7,5 mm, vilket gör den lämplig för PCB-layouter där utrymmet är måttligt inskränkt. Med en nominell enhetsnivå på 5Vp‑p vid 4000Hz levererar den ett ljud tryck på minst 85dB vid 10 cm samtidigt som strömdraget hålls på eller under 10mA. Driftspänningsområdet sträcker sig från 1V till 30V topp-till-topp, så designers kan ansluta summern direkt till ett mikrokontrollerstift eller förstärka signalen för högre akustisk effekt. Det svarta PBT-huset är kompatibelt med wave och manual lödprofiler och förblir mekaniskt stabil över en driftstemperatur spännvidd på ‑20℃ till +70℃.
| Parameter | Värde | Testvillkor |
| Produkttyp | Piezoelektrisk passiv summer (genomgående hål) | — |
| Märkspänning | 5 Vp-s | Referenstestvillkor |
| Driftspänning | 1 – 30 Vp-p | Drivsignalens räckvidd |
| Ljudutgång vid 10 cm | ≥ 85 dB | 5 Vp‑p, 4000 Hz fyrkantsvåg |
| Aktuell förbrukning | ≤ 10 mA | 5 Vp‑p, 4000 Hz fyrkantsvåg |
| Resonansfrekvens | 4000 Hz | Vid nominella förhållanden |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Kontinuerlig |
| Förvaringstemperatur | -30 ℃ ~ +80 ℃ | Icke-fungerande |
| Mått (Dia × H) | 17,0 ± 0,3 × 7,5 ± 0,5 mm | Kropp exklusive stift |
| Vikt | 1,35 g | Typisk |
| Material för hölje | Svart PBT | — |
| Våglödning ★ | 260 ± 5 ℃, 4–6 s | 2–3 cykler rekommenderas |
| Manuell lödning ★ | 350 ± 10 ℃, 2–5 s | 2–3 cykler rekommenderas |
| Löd värmebeständighet | 250 ± 5 ℃, 10 ± 0,5 s | Stomme 2,0 mm från lod |
Data nedan kommer från ett prov på 10 enheter som drivs med 5Vp-p, 4000Hz fyrkantvåg. Det återspeglar den typiska spridningen som observeras i produktionen. De garanterade gränserna är definieras i de tekniska specifikationerna ovan, inte av denna provuppsättning.
| Inga. | SPL (dB) | Ström (mA) | Kapacitans (nF) | Diameter (mm) | H (mm) |
| 1 | 94 | 0.83 | 16.2 | 17.01 | 7.51 |
| 2 | 92 | 0.93 | 12.2 | 16.98 | 7.53 |
| 3 | 92 | 1.00 | 12.7 | 17.10 | 7.49 |
| 4 | 93 | 0.81 | 11.9 | 17.06 | 7.49 |
| 5 | 94 | 0.98 | 12.5 | 16.92 | 7.48 |
| 6 | 91 | 0.93 | 12.7 | 17.01 | 7.51 |
| 7 | 93 | 0.81 | 12.3 | 17.02 | 7.53 |
| 8 | 91 | 0.89 | 12.1 | 16.99 | 7.51 |
| 9 | 94 | 0.93 | 14.2 | 16.98 | 7.47 |
| 10 | 94 | 0.84 | 12.9 | 17.01 | 7.52 |
Kapacitansvärdena hämtas från testrapporthuvuden för referens och är det inte en del av den garanterade specifikationen. Kontakta MEIDI för batchspecifikt test dokumentation.
Denna 1707 piezoelektriska passiva summer med Pogo-stift kräver en extern fyrkantsvåg eller PWM-signal centrerad vid 4000Hz. Ett vanligt tillvägagångssätt är att använda en mikrokontrollertimerutgång, även om ljudtrycket vid 3,3V eller 5V logiska nivåer kommer att vara lägre än de nominella 85dB. För att nå högre volymer kan en transistorbuffert eller logisk gate höja frekvensomriktaren amplitud upp till maximalt 30Vp-p. Den kapacitiva belastningen av summern, ungefär 12nF i typiska konstruktioner, producerar transienta strömspikar vid varje signalkant. Att sätta in ett litet seriemotstånd i intervallet 100Ω till 330Ω hjälper till att hantera dessa toppar utan en betydande minskning av ljudstyrkan.
För produktion rekommenderas våglödning vid 260 ℃ i 4–6 sekunder. Manuell lödning vid 350 ℃ i 2–5 sekunder stöds också, med upp till tre termiska cykler tillåtna. Håll ett avstånd på minst 2,0 mm mellan höljet och lödkällan.
MEIDI har varit fokuserat på produktion av akustiska komponenter sedan 2011. Företaget driver en anläggning i Jiangsu-provinsen med över 500 anställda och en månad produktion som överstiger 50 miljoner summerenheter. Interna processer omfattar keramik pulverberedning, elektrodtryck, polarisering, formsprutning och automatiserad montering, som tillsammans ger tät kontroll över materialkvaliteten och produktionsledtider. Varje HNR-1707 PA10 passerar en end-of-line akustik kontrollera, och varje parti provtas för den tillförlitlighetssekvens som definieras i produktspecifikation. Denna integrerade tillverkningsmodell, certifierad till ISO9001, stöder konsekvent batchprestanda för både provkvantiteter och beställningar med stora volymer.
Utrustning som redan genererar en fyrkantsvåg eller PWM-utgång kan integrera detta summer utan att lägga till en extra oscillatorkrets. Batteridrivna enheter dra nytta av den blygsamma 10mA-förbrukningen och frånvaron av standbyström. Industripaneler som körs på 12V eller 24V DC bussar kan driva summern direkt inom dess 1–30Vp‑p-intervall. Konsumentprodukter som sensorer för smarta hem, bärbara medicinska verktyg och handhållna testinstrument passar också 17 mm fotavtryck. Om den avsedda användningen involverar säkerhetsrelaterade eller reglerade miljöer, vänligen kontakta MEIDI för att verifiera tillämpliga certifieringar.
Vilken drivsignal behöver HNR-1707 PA10?
Den måste drivas av en AC-vågform, vanligtvis en fyrkantsvåg eller PWM vid omkring 4000Hz. En likspänning ensam kommer inte att producera ljud och kan skada elementet.
Kan jag köra den direkt från ett mikrokontrollerstift?
Ja, så länge stiftets topp-till-topp-spänning ligger inom intervallet 1–30V. Vid 3,3V eller 5V logik kommer ljudutgången att vara lägre än de nominella 85dB. En transistorbuffert kan öka drivnivån när högre varningar krävs.
Vilka lödprofiler rekommenderas?
Våglödning vid 260 ℃ i 4–6 sekunder är att föredra för volymmontering. Manuell lödning vid 350 ℃ i 2–5 sekunder är också acceptabelt, med en gräns av tre termiska cykler. Håll alltid höljet minst 2,0 mm från lödbad eller järnspets.
Har resonansfrekvensen en tolerans?
Specifikationen anger en mittfrekvens på 4000Hz utan angiven tolerans. För frekvenskänsliga konstruktioner kan MEIDI tillhandahålla ytterligare karaktärisering data för att hjälpa till att definiera det förväntade intervallet i produktionen.
För kompletta datablad, frekvenssvarskurvor eller batchspecifik kvalitet kontakta MEIDI med dina projektuppgifter. Ingenjörsstöd svarar normalt inom en arbetsdag.
