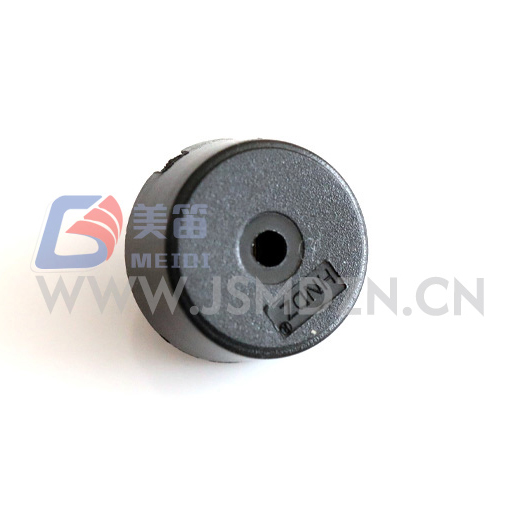

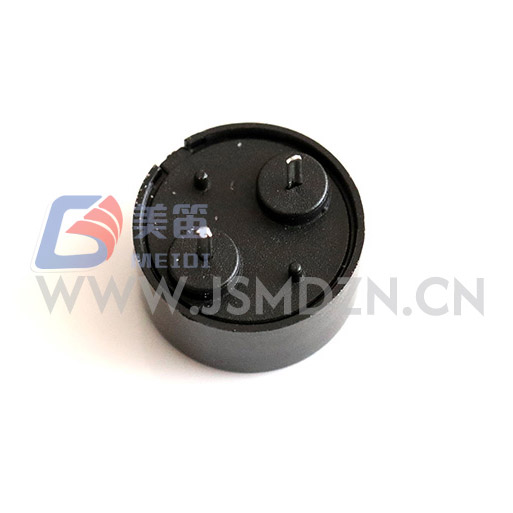

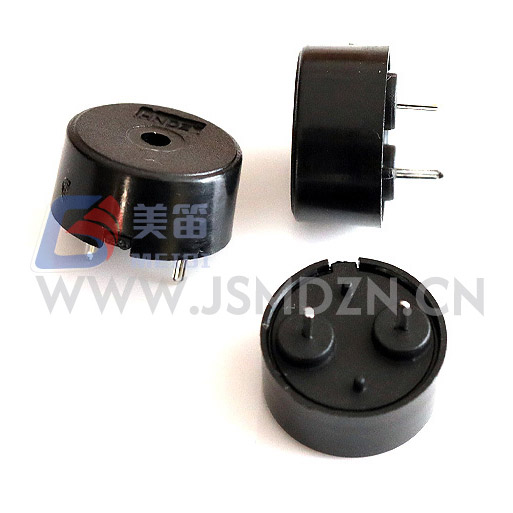

1207 Piezoelectric Passive Buzzer med Pogo Pin är ett genomgående passivt piezoelektriskt ekolod designat för att drivas av en extern AC-vågform. Den mäter 12,5 mm i diameter och 7,0 mm i höjd, med ett svart PBT-hus som väger cirka 0,66g. När den levereras med en 5Vp‑p fyrkantvåg vid sin 4000Hz resonansfrekvens, summern ger ett ljud trycknivå på minst 80dB på ett avstånd av 10cm, samtidigt som man inte drar mer än 10mA. Drivsignalen kan variera från 1V till 30V topp-till-topp, vilket möjliggör integration med lågspänningslogik såväl som industrikretsar med högre spänning. Detta passiva arkitektur ger designern full kontroll över tonfrekvensen och eliminerar viloströmsdraget associerat med aktiva oscillatorkretsar.
| Parameter | Värde | Testvillkor |
| Produkttyp | Piezoelektrisk passiv summer (genomgående hål) | — |
| Märkspänning | 5 Vp-s | Referenstestnivå |
| Driftspänning | 1 – 30 Vp-p | Drivsignalens räckvidd |
| Resonansfrekvens | 4000 ± 500 Hz | Vid nominella förhållanden |
| Ljudutgång vid 10 cm | ≥ 80 dB | 5 Vp‑p, 4000 Hz fyrkantsvåg |
| Aktuell förbrukning | ≤ 10 mA | 5 Vp‑p, 4000 Hz fyrkantsvåg |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Kontinuerlig |
| Förvaringstemperatur | -30 ℃ ~ +80 ℃ | Icke-fungerande |

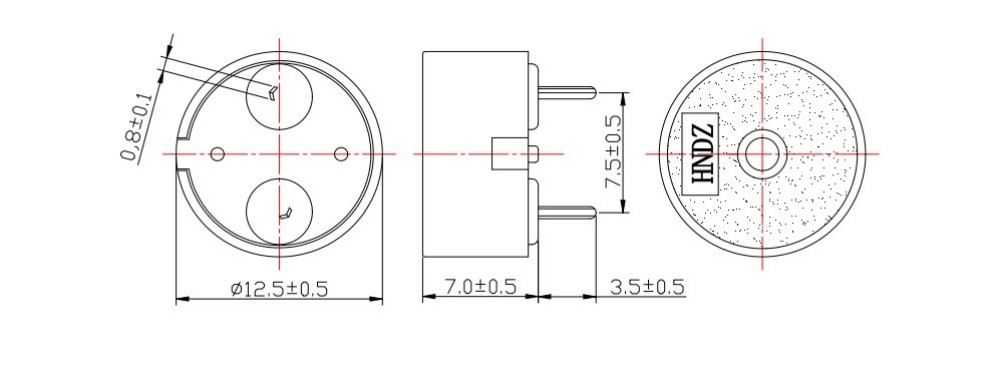

| Mått (Dia × H) | 12,5 ± 0,3 × 7,0 ± 0,5 mm | Endast kropp, exklusive stift |
| Vikt | 0,66 ± 0,2 g | Typisk |
| Material för hölje | Svart PBT | — |
| Våglödning ★ | 260 ± 5 ℃, 4–6 s | 2–3 cykler rekommenderas |
| Manuell lödning ★ | 350 ± 10 ℃, 2–5 s | 2–3 cykler rekommenderas |
| Löd värmebeständighet | 250 ± 5 ℃, 10 ± 0,5 s | Stomme 2,0 mm från lod |
Följande mätningar registrerades på ett 10-enhetsprov som testades vid 5Vp-p, 4000Hz fyrkantsvåg. Dessa värden illustrerar den typiska produktionsfördelningen och är det inte garanterade gränser. Se specifikationerna för kuvertet för garanterad prestanda ovan.
| Inga. | SPL (dB) | Ström (mA) | Kapacitans (nF) | Diameter (mm) | H (mm) |
| 1 | 84 | 0.45 | 11.7 | 12.01 | 7.1 |
| 2 | 83 | 0.51 | 12.2 | 11.98 | 7.2 |
| 3 | 85 | 0.48 | 12.3 | 12.03 | 6.98 |
| 4 | 84 | 0.45 | 11.9 | 11.99 | 7.0 |
| 5 | 85 | 0.53 | 12.5 | 11.97 | 6.96 |
| 6 | 86 | 0.54 | 11.8 | 11.99 | 6.99 |
| 7 | 85 | 0.49 | 12.3 | 12.02 | 7.3 |
| 8 | 83 | 0.53 | 12.1 | 12.05 | 7.5 |
| 9 | 84 | 0.51 | 11.2 | 12.02 | 7.0 |
| 10 | 83 | 0.49 | 11.9 | 11.98 | 6.98 |
Som en passiv komponent förlitar sig HNR-1207 PA7.5 på att värdsystemet levererar en fyrkantsvåg eller PWM-signal centrerad på 4000Hz. En vanlig implementering använder en mikrokontrollerns GPIO-stift konfigurerad som en timerutgång, valfritt genombuffrad en transistor när en högre drivspänning än logikmatningen önskas. Den summerns kapacitiva karaktär, med en nominell kapacitans runt 12nF, resulterar i korta strömspikar vid varje signalkant. Placera ett litet seriemotstånd (100–330Ω) i linje med drivstiftet kan begränsa toppströmmar utan väsentligt påverkar ljudutgången. Eftersom driftspänningen sträcker sig över 1V till 30Vp‑p, samma summer kan drivas direkt från en 3,3V MCU för en måttlig varning eller förstärkt till 12V eller 24V för högre applikationer.
För volymproduktionsmontering är våglödning vid 260 ℃ under 4–6 sekunder föredragen metod. Manuell lödning med ett strykjärn inställt på 350 ℃ i 2–5 sekunder är också acceptabelt, med upp till tre termiska cykler tillåtna. Bostaden ska hållas minst 2,0 mm från lödbadet för att undvika deformation.
Varje produktionsparti av 1207 Piezoelectric Passive Buzzer med Pogo Pin samplas för tillförlitligheten med sju artiklar protokoll som definieras i produktspecifikationen. Testerna inkluderar utökad exponering för luftfuktighet (50 ℃, 90–95 % RH, 48 timmar), lagring vid hög och låg temperatur, termisk cykling mellan -30 ℃ och +80 ℃, mekanisk fall-, vibrations- och lödvärmebeständighet. Acceptans kräver att alla elektriska och dimensionella specifikationer uppfylls efteråt en 2-timmars återhämtning vid rumstemperatur.

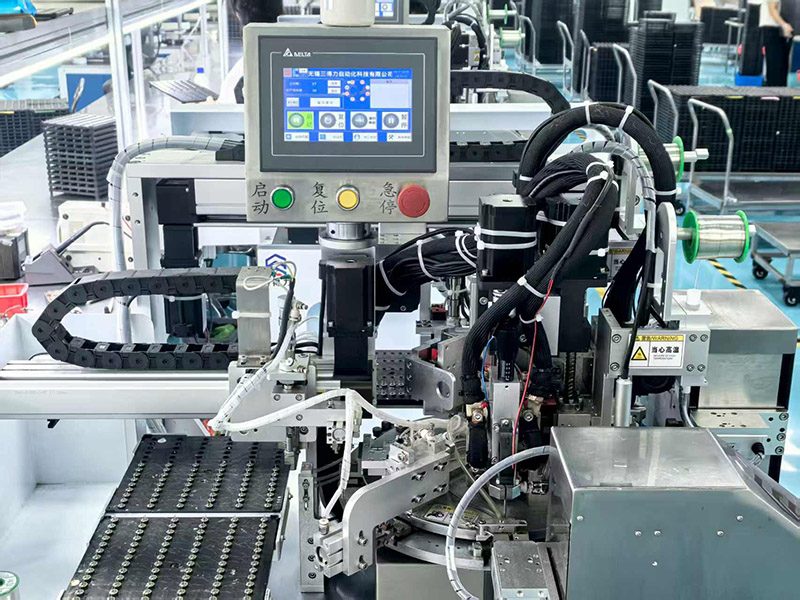

MEIDI:s Jiangsu-anläggning integrerar intern keramisk bearbetning, automatiserad piezo limning och 100 % end-of-line akustisk verifiering. Kvalitetsledningssystemet är certifierat enligt ISO9001, och batchspecifika testdata kan levereras med volym försändelser.
Utrustning som redan genererar en PWM- eller fyrkantvågsutgång för andra ändamål kan direkt använda 1207 Piezoelectric Passive Buzzer med Pogo Pin utan att lägga till oscillatorkretsar. Batteridrivna bärbara instrument drar nytta av den låga drivströmmen på 10mA och frånvaron av en vilande oscillatorbelastning. I industriella kontrollpaneler drivs från 12V eller 24V DC-försörjning, den breda spänningsacceptansen förenklar drivrutinsdesignen. Det lilla 12,5 mm fotavtrycket passar också utrymmesbegränsat hemelektronik såsom sensorer för smarta hem och handhållna testare.
Vilken drivsignal behöver denna summer?
Det kräver en AC-signal, vanligtvis en fyrkantsvåg eller PWM, vid en frekvens nära 4000Hz. Att applicera en DC-spänning producerar inget ljud och kan skada elementet.
Kan jag köra den direkt från en mikrokontroller?
Ja, förutsatt att den logiska nivån ligger inom intervallet 1–30Vp‑p. För 3,3V eller 5V system, kommer SPL att vara lägre än 80dB som anges vid 5Vp-p. En transistor buffert kan höja drivspänningen när högre effekt behövs.
Vilka lödprofiler rekommenderas?
Våglödning vid 260 ℃ i 4–6 sekunder rekommenderas. Manuell lödning kan vara utförs vid 350 ℃ i 2–5 sekunder. Båda metoderna tillåter upp till tre termiska cykler.
Hur ska jag hantera summern efter lödning?
Huset är inte förseglat, så undvik nedsänkning i rengöringsmedel eller flussmedel. Förvara de monterade skivorna i en torr miljö för att förhindra oxidation av stift.
För fullständiga datablad, frekvenssvarskurvor eller batchspecifika testrapporter, kontakta MEIDI med dina projektkrav. Teknisk support svarar vanligtvis inom en arbetsdag.
