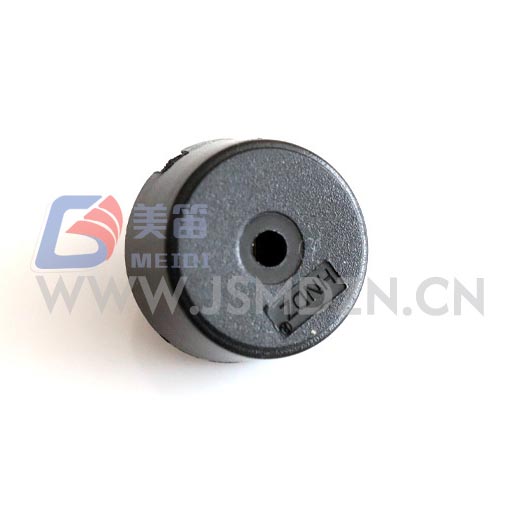

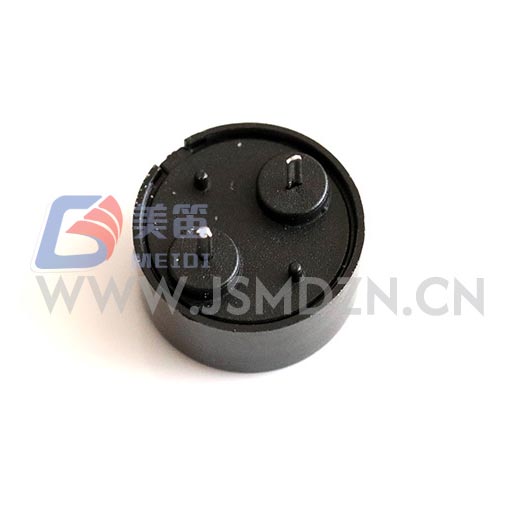

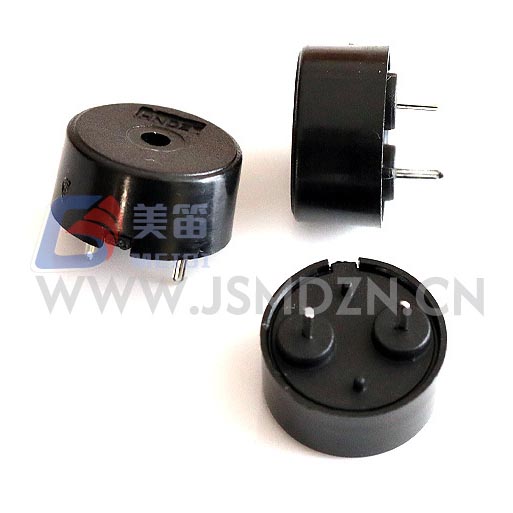

Den 1404 piezoelektriska passiva summern med Pogo-stift är en kompakt genomgående passiv summer som förlitar sig på en extern AC-drivsignal för att generera ljud. Med en diameter på 13,8 mm och en låg profil på endast 4,0 mm, den passar in i kretskortslayouter med begränsad utrymme. En 5Vp-p fyrkantsvåg vid 4000Hz ger en ljudtrycksnivå på minst 80dB vid 10 cm samtidigt som du drar inte mer än 10mA. Drivkretsen kan ta emot signaler från 1V till 30V topp-till-topp, vilket ger designers flexibilitet att använda logiknivå matar ut direkt eller öka spänningen för högre volym. Dess svarta PBT-hus tål manuella lödtemperaturer och fungerar tillförlitligt från -20 ℃ till +70℃.
| Parameter | Värde | Testvillkor |
| Produkttyp | Piezoelektrisk passiv summer (genomgående hål) | — |
| Märkspänning | 5 Vp-s | Referenstestvillkor |
| Driftspänning | 1 – 30 Vp-p | Drivsignalens räckvidd |
| Ljudutgång vid 10 cm | ≥ 80 dB | 5 Vp‑p, 4000 Hz fyrkantsvåg |
| Aktuell förbrukning | ≤ 10 mA | 5 Vp‑p, 4000 Hz fyrkantsvåg |
| Resonansfrekvens | 4000 Hz | Ingen tolerans anges i specifikationen |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Kontinuerlig |
| Förvaringstemperatur | -30 ℃ ~ +80 ℃ | Icke-fungerande |
| Mått (Dia × H) | 13,8 ± 0,4 × 4,0 ± 0,5 mm | Kropp exklusive stift |
| Vikt | 0,67 ± 0,1 g | Typisk |
| Material för hölje | Svart PBT | — |
| Manuell lödning ★ | 350 ± 10 ℃, 2–5 s | 2–3 cykler rekommenderas |
| Löd värmebeständighet | 250 ± 5 ℃, 10 ± 0,5 s | Stomme 2,0 mm från lod |
| Inga. | SPL (dB) | Ström (mA) | Kapacitans (nF) | Diameter (mm) | H (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Dessa provresultat visar en typisk produktionsfördelning. Den garanterade prestandagränser definieras i specifikationerna ovan. Kapacitans värden visas i testrapportens rubrik och är inte en del av huvudparametern bord. Kontakta MEIDI för batchspecifika testdata.
Eftersom denna summer är en passiv komponent kräver den en extern AC-vågform för drift. En mikrokontroller GPIO konfigurerad som en PWM-utgång vid 4000Hz är en vanlig lösning. När den logiska spänningen är 3,3V eller 5V, utmatas ljudet kommer att vara lägre än den nominella 80dB; en enkel transistorbuffert kan höja drivnivå upp till önskad spänning inom 1–30Vp‑p-fönstret. Den summerns kapacitiva karaktär, vanligtvis runt 12nF, orsakar kort ström spikar under signalövergångar. Ett litet seriemotstånd i sortimentet av 100–330Ω hjälper till att begränsa toppströmmar utan att märkbart minska ljudstyrkan.
För produktionsmontering rekommenderas manuell lödning vid 350 ℃ för 2–5 sekunder per led, med maximalt tre termiska cykler. Behåll huset minst 2,0 mm från lödkolven för att förhindra deformation.

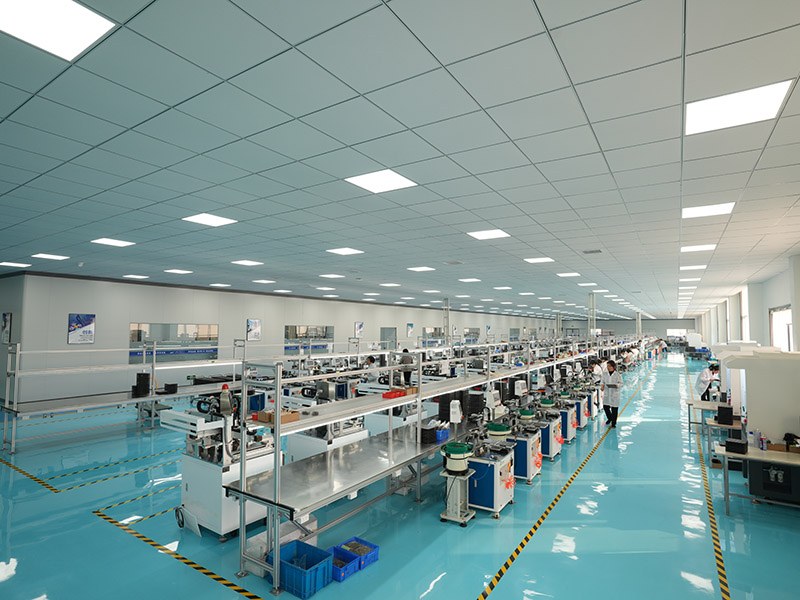

1404 Piezoelectric Passive Buzzer med Pogo Pin är tillverkad under MEIDI:s ISO9001 kvalitetssystem. Varje produktionsparti genomgår en uppsättning tillförlitlighetstester som definieras i produktspecifikation. Dessa tester inkluderar:
Fuktighetsexponering vid 50 ℃ och 90–95 % relativ luftfuktighet i 48 timmar, följt av en 2-timmars rumstemperaturåtervinning före mätning.
Högtemperaturförvaring vid +80℃ i 48 timmar och lågtemperaturförvaring vid -30 ℃ i 48 timmar, var och en med en återhämtningsperiod på 2 timmar.
Temperaturväxling från -30 ℃ till +80 ℃ med 30-minuters uppehåll, upprepade under fem cykler och återhämtade sig sedan under 2 timmar.
Ett falltest från 75 cm på en lövträskiva (tre droppar) och en vibration testsvepning från 10Hz till 55Hz vid 1,0 mm amplitud under totalt 0,5 timmar.
Lödvärmebeständighetstest med ledningar nedsänkta i smält lod vid 250 ℃ i 10 sekunder, bibehåller 2,0 mm avstånd från huset.
Efter varje test måste alla elektriska och dimensionella parametrar uppfylla kraven originalspecifikation. Kontakta MEIDI för detaljerade testrapporter från specifika produktionspartier.
Den passiva designen av HNR-1404 PA7.5 är väl lämpad för utrustning som genererar redan en PWM- eller fyrkantvågssignal. Batteridrivna instrument dra nytta av den låga drivströmmen och frånvaron av en vilande oscillator ladda. Industripaneler som går på 12V eller 24V DC-skenor kan driva direkt summern inom dess breda spänningstolerans. Konsumentelektronik som t.ex Smarta hemsensorer eller handhållna testare uppskattar också det lilla fotavtrycket och genomgående hålmontering. För alla applikationer som kan kräva specifika säkerhets- eller regulatoriska certifieringar, vänligen verifiera med MEIDI innan slutföra designen.
Vilken typ av körsignal behöver denna summer?
Det kräver en AC-signal, vanligtvis en fyrkantsvåg eller PWM på ungefär 4000Hz. En jämn likspänning kommer inte att producera ljud och kan skada piezoelektriskt element.
Kan jag köra den direkt från ett mikrokontrollerstift?
Ja, om stiftets utspänning faller inom intervallet 1–30Vp‑p. På 3,3V eller 5V logiska nivåer, kommer ljudutgången att vara under de nominella 80dB. A transistorbuffert kan läggas till för att öka drivspänningen och ljudstyrkan.
Vilken lödmetod rekommenderas?
Manual soldering with an iron set to 350 ℃ is the standard method. Each joint should be heated for 2–5 seconds, and up to three rework cycles are acceptable. Avoid letting the housing touch the solder directly.
För kompletta datablad, frekvenssvarsdiagram eller batchspecifika test rapporter, kontakta MEIDI med dina projektkrav. Engineering supporten svarar vanligtvis inom en arbetsdag.
