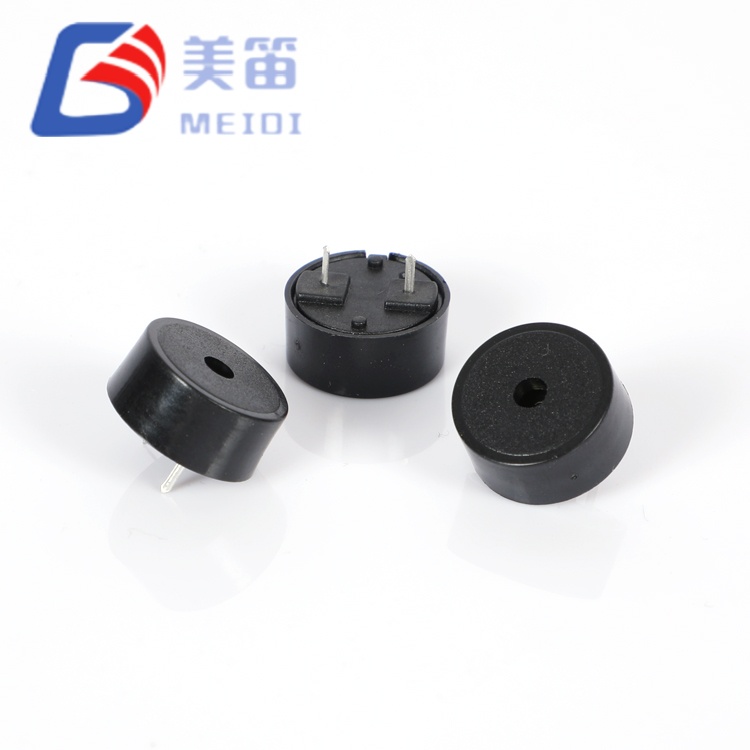

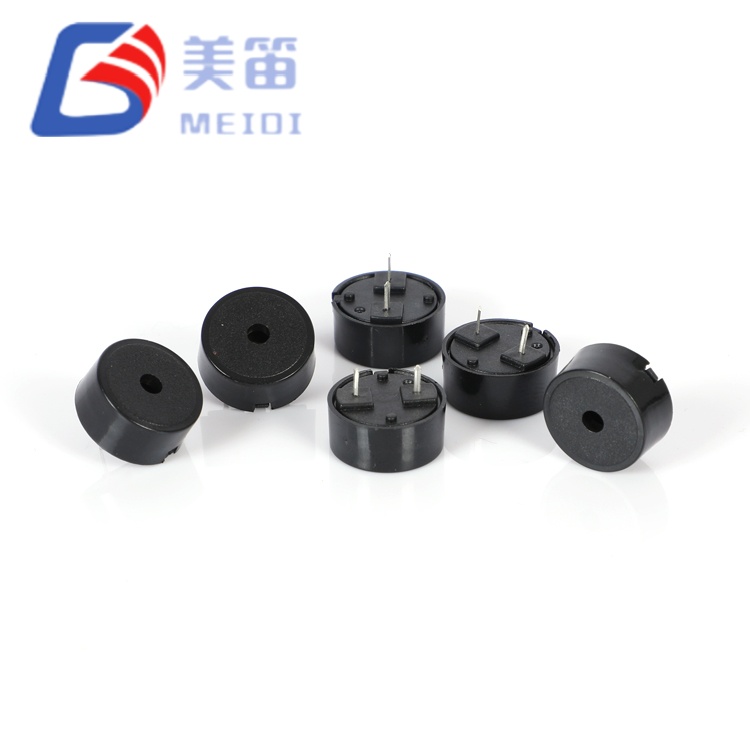

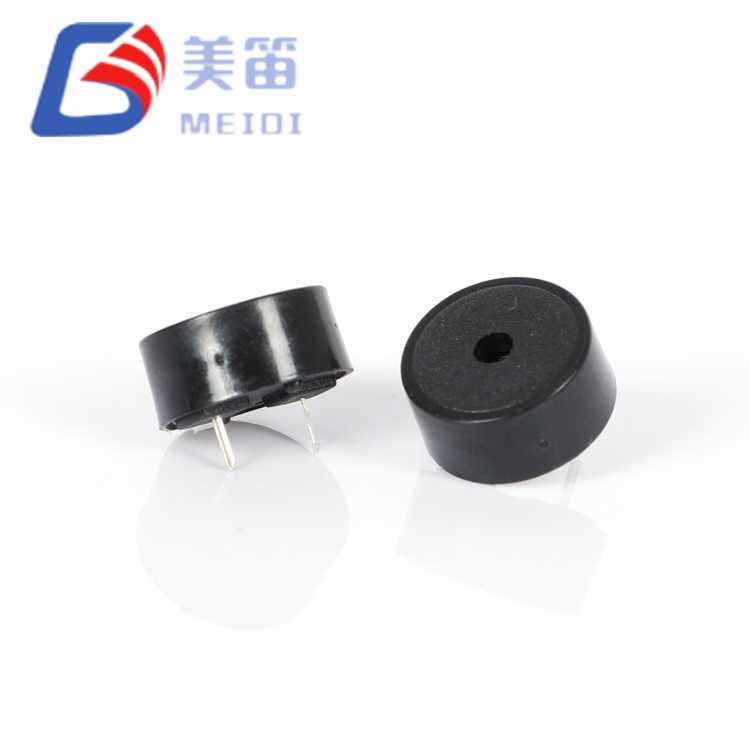

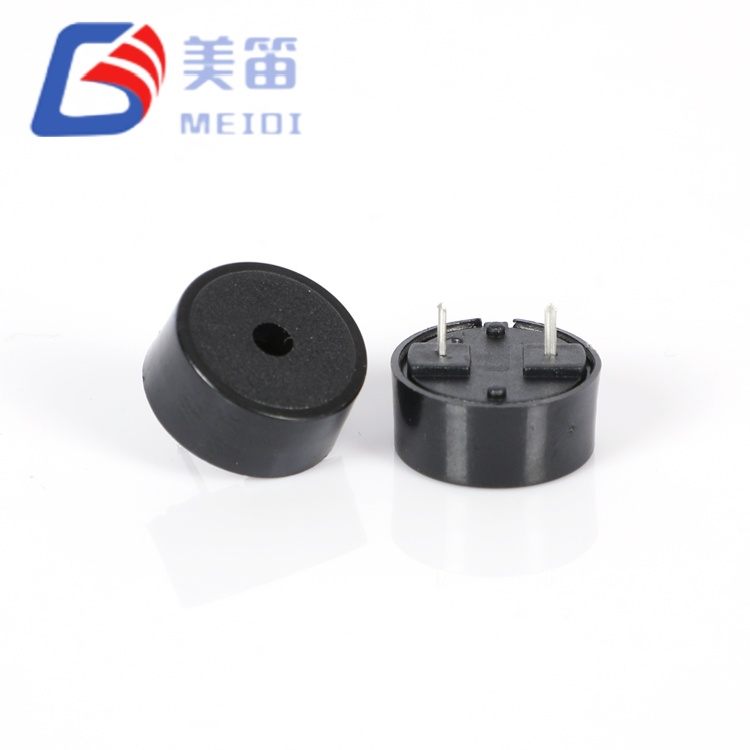

1407 Piezoelektrisk passiv summer med Pogo-stift

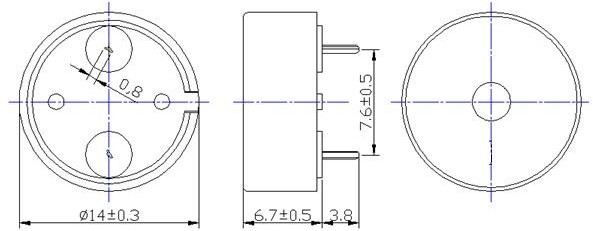

Den 1407 piezoelektriska passiva summern med Pogo-stift är en genomgående piezoelektrisk passiv summer som upptar en avsiktlig mellanformatsposition mellan kompakta 12,5 mm-enheter och stora 22 mm-modeller. Med ett diafragma på 14 mm och en höjd på 6,7 mm levererar den uppmätta akustiska uteffekter på 89–94 dB vid 4000Hz och 5Vp‑p – överträffar mindre alternativ samtidigt som den behåller ett fotavtryck som är betydligt mindre krävande än överdimensionerade lösningar.

Tillverkad på MEIDI:s ISO-9001-certifierade anläggning i Jiangsu-provinsen, drar denna komponent nytta av vårt decennium plus erfarenhet av piezoelektrisk givare. Det 14 mm keramiska elementet ger 25 % större diafragmaarea än 12,5 mm-varianter, vilket översätter till högre akustisk strålningseffektivitet utan PCB-fastighetsåtagandet med 22 mm-alternativ. Det 1–30V ultravida driftintervallet konsoliderar flera spänningsspecifika SKU:er, medan uppmätt strömförbrukning på bara 0,63–0,78mA vid 5Vp‑p säkerställer minimal påverkan på batteridrifttiden i bärbara och handhållna applikationer.

Kärntekniska fördelar

14 mm mellanformatsdiameter – 25 % större membranyta än 12,5 mm alternativ; ger högre SPL utan 22 mm footprint penalty

Uppmätt 89–94dB akustisk uteffekt – vid 5Vp‑p, 4000Hz, 10cm; ger designmarginal över ≥85dB-specifikationen

4000Hz skarp tonal karaktär – placerad i den mänskliga auditiva sweet spot med stark uppfattning i kontors- och medicinska miljöer

1–30V ultrabrett intervall – en enda SKU eliminerar spänningsspecifika BOM-linjer över 3,3V, 5V, 12V och 24V system

0,63–0,78mA sub-milliampere dragning – vid 5Vp‑p; strömskalor med spänning och arbetscykel för förutsägbar batteribudgetering

6,7 mm smal profil på 0,85 g – balanserad formfaktor för handhållna medicinska apparater, bärbara instrument och medelstora IoT-noder

Applikationsmiljöer

Handhållen medicinsk utrustning – digital termometer febervarningar, pulsoximetergränstoner och portabla EKG-ljudsignaler där 14 mm diameter passar ergonomiska höljen

Mellanstora IoT-sensorgateways – miljötröskelvarningar, anslutningsstatussignaler och sabotagevarningar i enheter som är större än knappcellsnoder men mindre än industriella kontroller

Kontrollpaneler för kommersiella apparater – ugnstimersignaler, slutsignaler för diskmaskinens cykel och kylskåpsfelvarningar i standardutskärningar på 15–18 mm på frontpanelen

Fordonsinteriörmoduler – bältespåminnare, dörren på glänt och återkoppling av diagnostiska verktyg på 12V tillbehörsbussar

Industriella 24V styrsystem – PLC-felmeddelanden, HMI-knappbekräftelsetoner och hörbara varningar för processgränser

Bärbara test- och mätinstrument – ​​multimeterkontinuitetstoner, oscilloskoptriggervarningar och gränsvarningar för strömförsörjning på medelstora bänkenheter

Tillverkningskvalitet och processkontroll

MEIDI tillverkar HNR-1407PA75 på dedikerade piezoelektriska monteringslinjer med automatisk keramisk pressning, elektrodavfyring och inkapsling av hölje. Vår tillverkningsbas i Jiangsu arbetar enligt ISO 9001:2015 kvalitetsstyrning, med statistisk processkontroll i varje steg – från råmaterialinspektion till slutlig akustisk verifiering.

Varje produktionsparti genomgår en omfattande kvalificering:

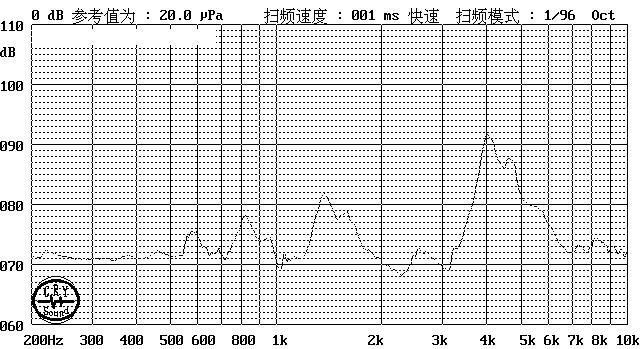

Resonansfrekvensverifiering – 4000Hz ±12,5% statistisk sampling; typiskt mätområde 3900–4080Hz

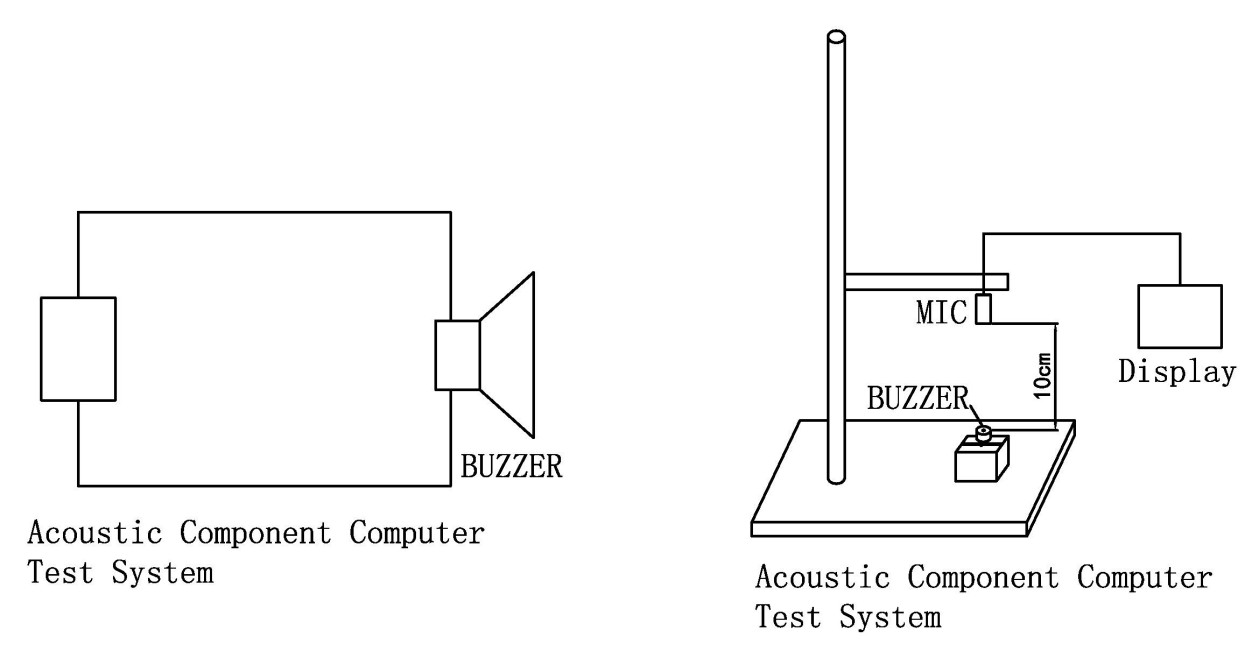

SPL batchverifiering – ≥85dB minimum vid 5Vp‑p, 4000Hz, 10cm; uppmätt sampelområde 89–94dB

Validering av strömförbrukning – ≤10mA maximalt; uppmätt 0,63–0,78mA bekräftar effektivitet under milliampere

Kapacitansskärmning – 12nF ±40% vid 1kHz för matchning av drivkretsar; uppmätt 11,7–14,2nF

Lagring vid hög temperatur – 48 timmar vid +80±2℃; parameteråterställning efter 2 timmars omgivningsstabilisering

Lagring vid låg temperatur – 48 timmar vid -30±2℃; verifierad aktivering vid 1V minimum

Termisk chockcykling – 5 cykler mellan -30℃ och +80℃ med 30-minuters uppehåll per extrem

Mekanisk spänningsvalidering – sinusformad vibration (10–55 Hz, 1,0 mm amplitud, XYZ-axlar, 0,5 timmar kumulativ) och 75 cm fritt fall på 10 mm lövträ (3 stötar)

Fuktmotstånd – 48 timmar vid 50±5℃ / 90–95 % RH följt av 2-timmars återhämtning och elektrisk karakterisering

Lödvärmebeständighet – 250±5 ℃ i 10±0,5 sekunder med 2,0 mm mellankropp och lödavstånd

Alla komponenter är RoHS-, REACH- och UL94 V-0-kompatibla. Lotkodmärkningar på varje enhet möjliggör 10-års spårbarhet till produktionsdatum, testdata och råvarucertifikat.

Tekniska FAQ – Praktisk vägledning för systemdesigners

F1: Hur jämförs 14 mm HNR-1407PA75 med 12,5 mm och 22 mm alternativ i samma applikation?

Diametern på 14 mm ger uppmätta 89–94dB vid 5Vp‑p, 4000Hz, 10cm – en betydande förbättring jämfört med typiska 12,5 mm-enheter (vanligtvis 83–86dB) samtidigt som det bibehåller ett fotavtryck som är betydligt mindre än 22 mm-alternativ (vanligtvis 95–100dB). 14 mm-formatet är optimalt när 12 mm-utgången är marginell men 22 mm är mekaniskt eller estetiskt olämpligt. För specifika jämförelser med alternativa formfaktorer, kontakta MEIDI för detaljerad korsreferensdata.

F2: Kan denna summer drivas direkt från en 3,3V mikrokontroller GPIO?

Ja, i de flesta fall. Vid 3,3Vp‑p och 4000Hz drar den kapacitiva 12nF-belastningen cirka 0,16mA RMS – väl inom 8–20mA-källans kapacitet för standard MCU GPIO-stift. Ingen extern transistor eller drivrutin-IC krävs för många 3,3V-applikationer. SPL vid 3,3V kommer dock att vara lägre än 89–94dB uppmätt vid 5Vp‑p; typisk uteffekt vid 3,3V är cirka 76–80dB. För maximal effekt från 3,3V-system, överväg en laddningspumpspänningsfördubblare eller dedikerad piezodrivrutin med integrerad boost.

F3: Vilken är den praktiska inverkan på batterilivslängden av 0,63–0,78mA-draget?

Batteriets livslängd beräknas genom att dividera cellkapaciteten (mAh) med driftsström (mA) för kontinuerlig tonlängd. För en typisk CR2032-myntcell (220mAh) skulle kontinuerlig ton vid 5Vp-p teoretiskt vara cirka 280–350 timmar. För intermittenta driftcykler (t.ex. 1 sekund på, 4 sekunder av), multiplicera med driftcykelförhållandet (20 % drift förlänger livslängden till cirka 1400–1750 timmar). Den faktiska batteritiden beror på cellegenskaper, drivspänning, temperatur och ålder – behandla dessa siffror som uppskattningar av första ordningen.

F4: Hur påverkar 4000±500Hz-toleransen installationer med flera enheter?

Frekvenstoleransen på ±12,5 % är typisk för piezoelektriska summer i denna storleksklass. I installationer med flera enheter där tonkonsistens är kritisk (t.ex. fasstyrda arrayer eller parallella larm), kan frekvensvariationer ge hörbara slag mellan enheterna. För sådana applikationer erbjuder MEIDI skärpta toleransalternativ (±5% eller ±3%) för volymbeställningar. Kontakta vårt ingenjörsteam för att diskutera frekvensgradering och anpassad inställning för dina specifika krav på flera enheter.

F5: Är 14 mm diametern kompatibel med standardutskärningar på frontpanelen?

14 mm kroppsdiameter kräver minst 14,5 mm panelutskärning med 0,25 mm fritt utrymme per sida. Detta passar många standard 15 mm apparater och instrument ramar utan modifiering. För eftermonteringsapplikationer som ersätter 12 mm summer kan 14 mm diametern kräva att urtaget förstoras med 1,0–1,5 mm. MEIDI tillhandahåller måttritningar och panelutskärningsmallar på begäran. För applikationer som kräver 12 mm mekanisk kompatibilitet utan modifiering erbjuder vi HNR-1255-serien (12,5 mm diameter) som ett alternativ.

F6: Vilken är den rekommenderade frekvensomriktarens vågform för maximal akustisk effekt?

En fyrkantsvåg vid 4000Hz med 50% arbetscykel ger den högsta SPL på grund av de snabba spänningsövergångarna som maximerar piezoelektriska elementförskjutningar. Sinusvågor ger en renare ton men minskar vanligtvis SPL med 3–5dB vid samma toppspänning. För maximal effekt, använd en fyrkantsvåg med så låga stig- och falltider som din förare tillåter. Ett seriemotstånd på 100–330Ω rekommenderas för att dämpa ringsignaler och minska EMI, men detta kan minska SPL något – värden över 330Ω kommer att dämpa utsignalen märkbart.
