Piezoelektrisk passiv summer med fjäderbelastade Pogo-stift

Den HNR-1207 PA6.5 piezoelektriska passiva summern med fjäderbelastade Pogo-stift är en genomgående piezoelektrisk passiv summer konstruerad för batteridrivna och energiskördande system där varje mikroampere påverkar körtiden. Den här komponenten förbrukar uppmätta 0,45–0,54mA vid 5Vp‑p (4000Hz), och levererar ≥80dB SPL med mindre än en tiondel av strömmen av typiska elektromagnetiska aktiva summer, vilket avsevärt förlänger batteritiden i bärbara medicinska enheter, bärbara monitorer och trådlösa sensornoder.

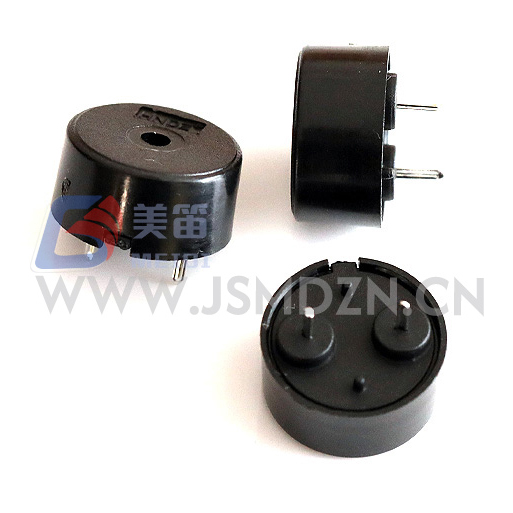

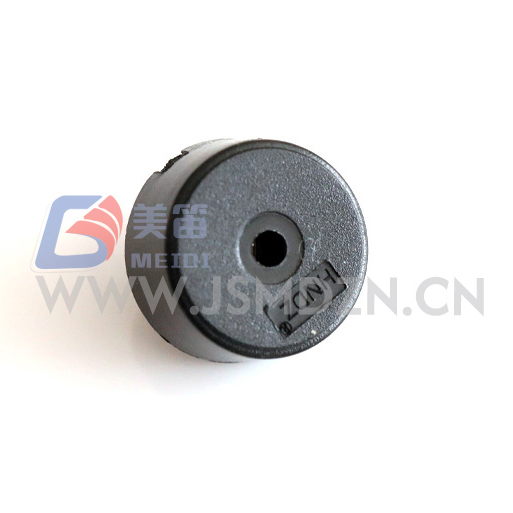

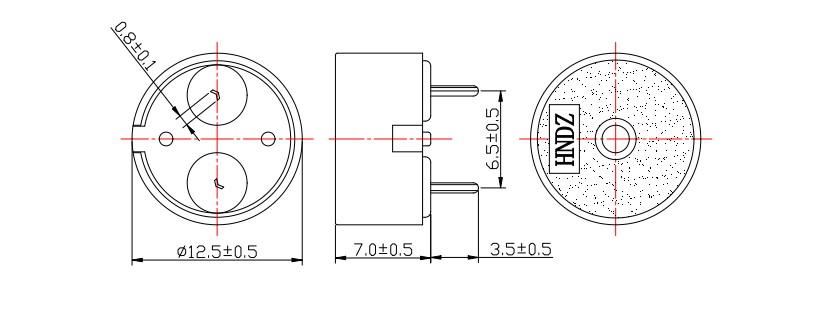

Tillverkad på MEIDI:s Jiangsu-anläggning, HNR-1207 PA6.5 har ett 12,5 mm piezoelektriskt keramiskt membran i ett 7,0 mm högt hölje, som endast väger 0,66 g. Dess kapacitiva belastning (10nF nominell) möjliggör direktdrift från de flesta mikrokontroller GPIO-stift utan externa transistorer, medan 1–30V-driftområdet konsoliderar flera spänningsspecifika SKU:er till en enda komponent för 3,3V, 5V, 12V och 24V-system. Det svarta PBT-huset tål våglödning vid 260°C och manuell omarbetning vid 350°C, vilket stöder både automatiserad montering och fältreparation.

Kärntekniska fördelar

Sub-milliampere strömförbrukning – uppmätt 0,45–0,54mA vid nominella förhållanden; betydligt lägre förbrukning än elektromagnetiska alternativ

1–30V ultrabrett driftområde – enkel SKU betjänar 3,3V, 5V, 12V och 24V system utan spänningsomvandling

10nF kapacitiv belastning – direkt MCU GPIO-enhet i de flesta applikationer; ingen extern transistor eller drivrutin-IC krävs

4000Hz skarp tonalutgång – human-auditiv sweet-spot-frekvens med låg harmonisk distorsion från piezoelektrisk aktivering

0,66 g ultralätt massa – minimal tröghetsbelastning för bärbara, handhållna och vibrationskänsliga PCB-enheter

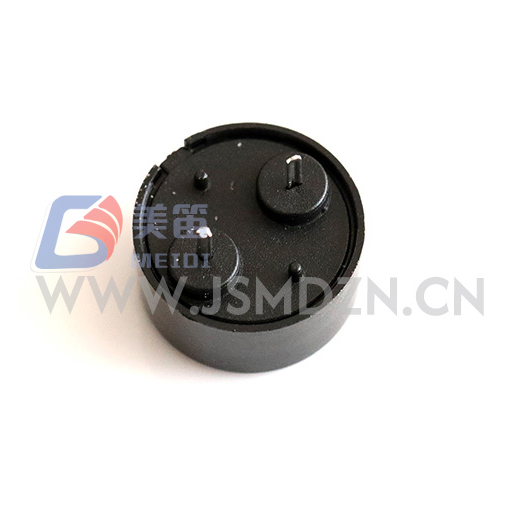

Genomgående polariserad montering – mekanisk retention och polaritetsskydd i industri- och bilinstallationer

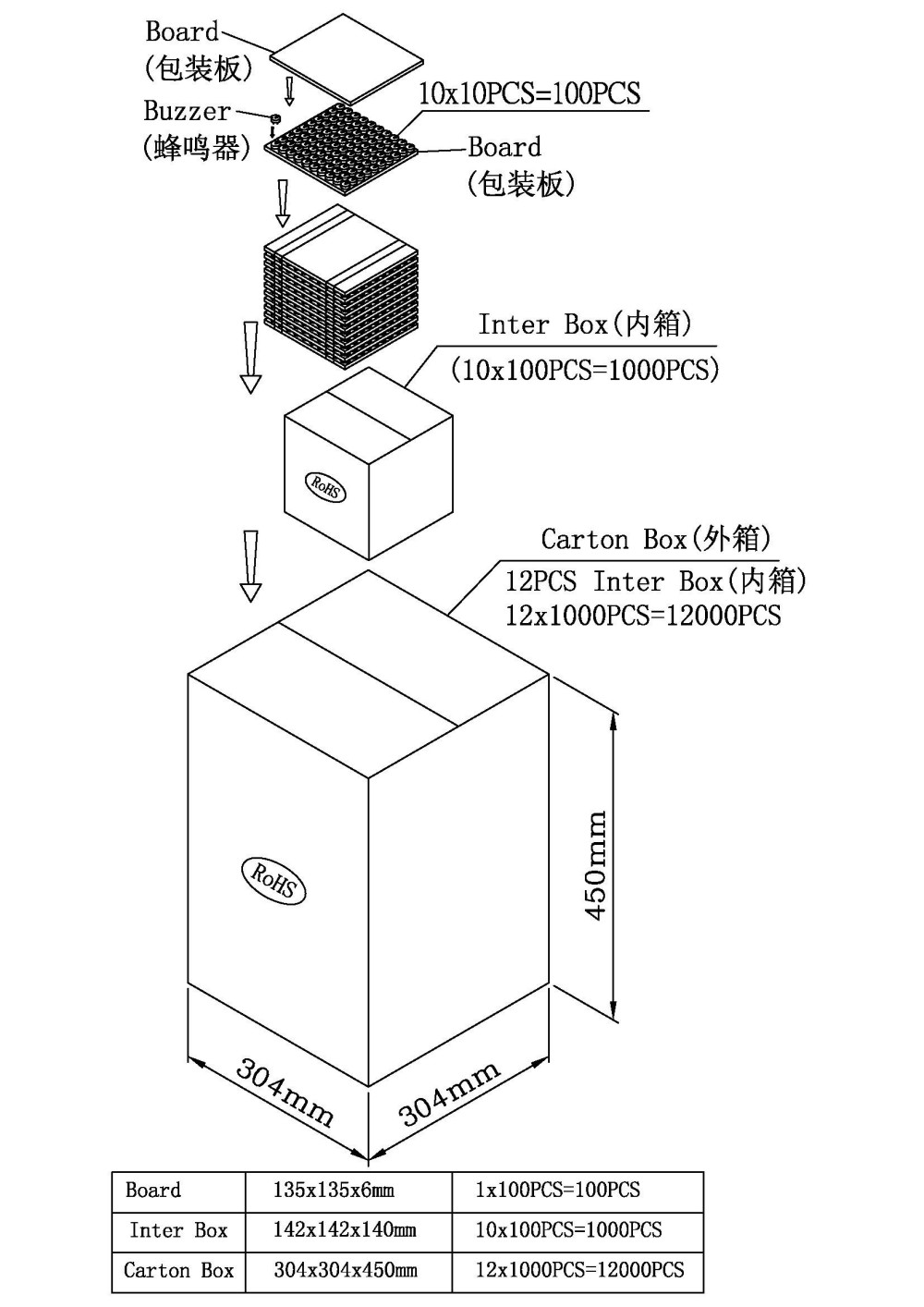

Tillverkningskvalitet och processkontroll

MEIDI tillverkar HNR-1207 PA6.5 på dedikerade piezoelektriska monteringslinjer med automatisk keramisk bindning, elektrodterminering och frekvensinställningsstationer. Vår tillverkningsbas i Jiangsu följer ISO 9001 kvalitetsledningsprotokoll, med statistisk processkontroll vid varje produktionssteg.

Varje produktionsparti genomgår en omfattande verifiering:

Kapacitans 100 % test – 10nF ±40 % verifiering vid 1kHz för matchning av drivkrets; mätområde 11,2–12,5nF i produktionsprover

Resonansfrekvenssampling – 4000Hz ±12,5 % statistisk verifiering; typiskt mätområde 3900–4080Hz

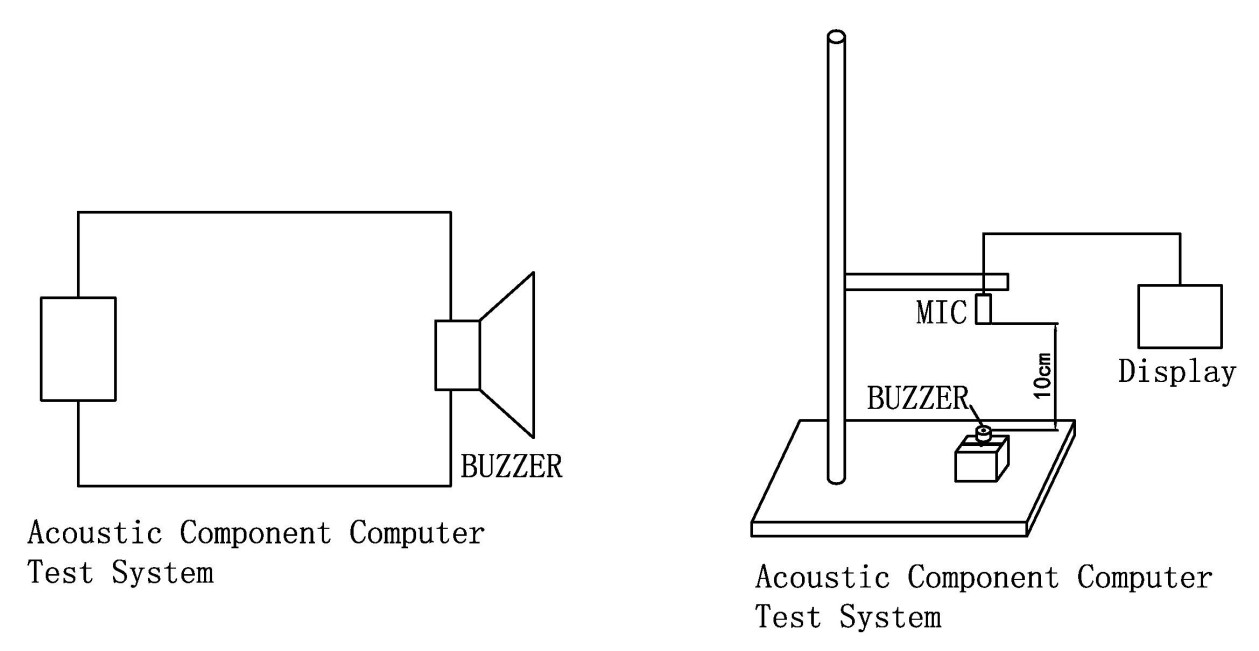

SPL-batchverifiering – ≥80dB minimum vid 5Vp‑p, 4000Hz; uppmätt sampelområde 83–86dB

Validering av strömförbrukning – ≤10mA maximalt; uppmätt 0,45–0,54mA bekräftar prestanda under milliampere

Lagring vid hög temperatur – 48 timmar vid +80±2℃ (förvaringstest, ej i drift); parameteråterställning efter 2 timmars omgivningsstabilisering

Lagring vid låg temperatur – 48 timmar vid -30±2℃; verifierad aktivering vid 1V minimum

Termisk chockcykling – 5 cykler mellan -30℃ och +80℃ med 30-minuters uppehåll per extrem

Mekanisk spänningsvalidering – sinusformad vibration (10–55 Hz, 1,0 mm amplitud, XYZ-axlar, 0,5 timmar kumulativ) och 75 cm fritt fall på 10 mm lövträ (3 stötar)

Fuktmotstånd – 48 timmar vid 50±5℃ / 90–95 % RH följt av 2-timmars återhämtning och elektrisk karakterisering

Lödvärmebeständighet – 250±5 ℃ i 10±0,5 sekunder med 2,0 mm mellankropp och lödavstånd

Tillgängliga certifieringar: RoHS, REACH och UL94 V‑0 för PBT-huset. Lotkodmärkning på varje enhet möjliggör 10-års spårbarhet till produktionsdatum, testregister och råvarupartier.

Tekniska FAQ – Praktisk designvägledning

F1: Kan HNR-1207 PA6.5 drivas direkt från en 3,3V mikrokontroller GPIO-stift?

Ja, i de flesta fall. Den kapacitiva belastningen på 10nF drar uppskattningsvis 0,13mA RMS vid 3,3Vp‑p och 4000Hz – väl inom 8–20mA-kapaciteten för standard MCU GPIO-stift. Ingen extern transistor eller drivrutin-IC krävs. För maximal SPL, kör med 5Vp‑p om MCU:n stöder 5V-toleranta stift eller fungerar från en 5V-skena. Vid 3,3V är utsignalen hörbar för närhets- och statusvarningar, dock under 80dB specifikationströskeln som valideras vid 5Vp-p.

F2: Hur skalar strömförbrukningen med spänning och frekvens?

Strömförbrukningen i en piezoelektrisk summer är i första hand kapacitiv: I ≈ 2πfCV. Vid konstant frekvens skalar strömmen linjärt med spänningen. Vid 10Vp‑p är den teoretiska strömmen ungefär 1,0mA; vid 24Vp‑p, cirka 2,4mA — fortfarande försumbar jämfört med elektromagnetiska alternativ. Frekvensfördubbling (t.ex. 8000Hz) fördubblar strömmen vid konstant spänning. För batteribudgetering, anta värsta fallet 10nF kapacitans och måldrivspänning.

F3: Vad är den praktiska skillnaden mellan denna piezo-passiva summer och en elektromagnetisk aktiv summer i en batteridriven design?

HNR-1207 PA6.5 förbrukar 0,45–0,54mA mot 20–30mA för typiska 3V elektromagnetiska aktiva summer – en minskning på 40–60×. För en CR2032-myntcell (220mAh) översätts detta till avsevärt förlängd körtid för intermittent användning. Avvägningen är extern drivkrets: piezosummern kräver en 4000Hz fyrkantvåg från ett PWM-stift eller oscillator, medan den aktiva summern bara behöver likspänning. För konstruktioner med tillgängliga PWM-resurser är effektivitetsvinsten betydande.

F4: Kan jag variera enhetens frekvens för flertons- eller volymmodulerade varningar?

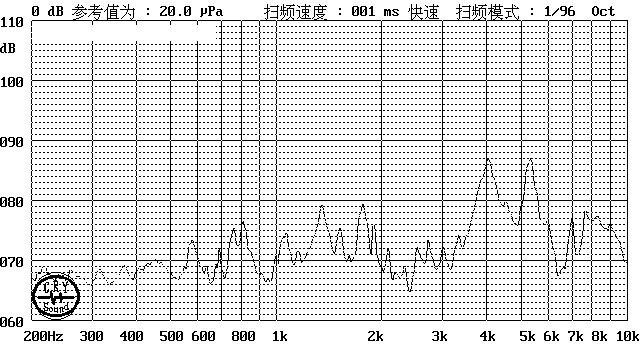

Ja, inom gränserna. Maximal SPL inträffar vid 4000Hz resonansfrekvens. Körning i 3500Hz eller 4500Hz minskar uteffekten med cirka 6–10dB. För flertonssekvenser producerar frekvensmodulering inom ±500Hz resonans märkbart olika toner samtidigt som adekvat ljudstyrka bibehålls. Duty-cycle modulering (25 %–75 %) varierar upplevd volym genom att justera den genomsnittliga energileveransen utan att ändra frekvens. För melodiska eller musikaliska tillämpningar, observera att piezo-summer har smal bandbredd; komplexa vågformer kommer inte att återge troget.

F5: Är HNR-1207 PA6.5 lämplig för 24V industriella PLC-applikationer utan strömbegränsande motstånd?

Ja. Piezoelementets kapacitiva karaktär innebär att strömmen är självbegränsande av reaktans, inte resistans. Vid 24Vp‑p och 4000Hz förblir den uppskattade strömmen under 1mA — inget seriemotstånd krävs för strömbegränsning. Ett seriemotstånd på 100–330Ω rekommenderas dock för att dämpa ringning och skydda drivtransistorn från reaktiva lasttransienter. Se till att drivkretsen tål 24V-nivån; standard 3,3V eller 5V MCU-stift kräver en nivåskiftande transistor eller optokopplare.

F6: Vilken är den rekommenderade PCB-layouten för att minimera bruskopplingen?

Placera summern borta från hög-di/dt-omkopplingsnoder (buck-omvandlare, motordrivrutiner) för att undvika kapacitiv koppling till det piezoelektriska elementet. Håll körsignalen kort och, om möjligt, dirigera den på ett inre lager med ett jordplan under. Ett 100Ω-motstånd i serie med GPIO-stiftet, placerat nära MCU:n, minskar ringsignaler och EMI. För ESD-skydd kan ett 1kΩ-seriemotstånd och en liten kondensator (t.ex. 100pF) läggas till drivlinjen.
