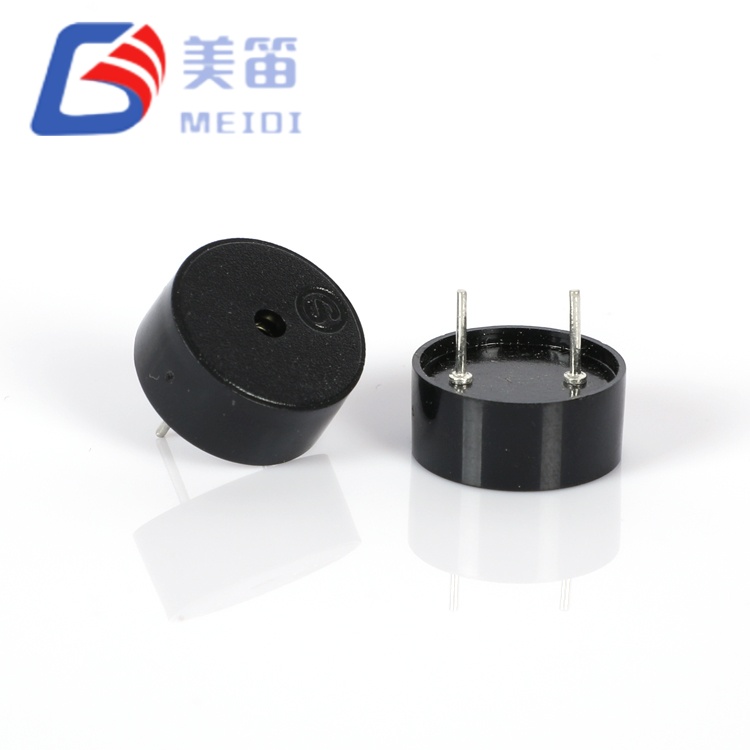

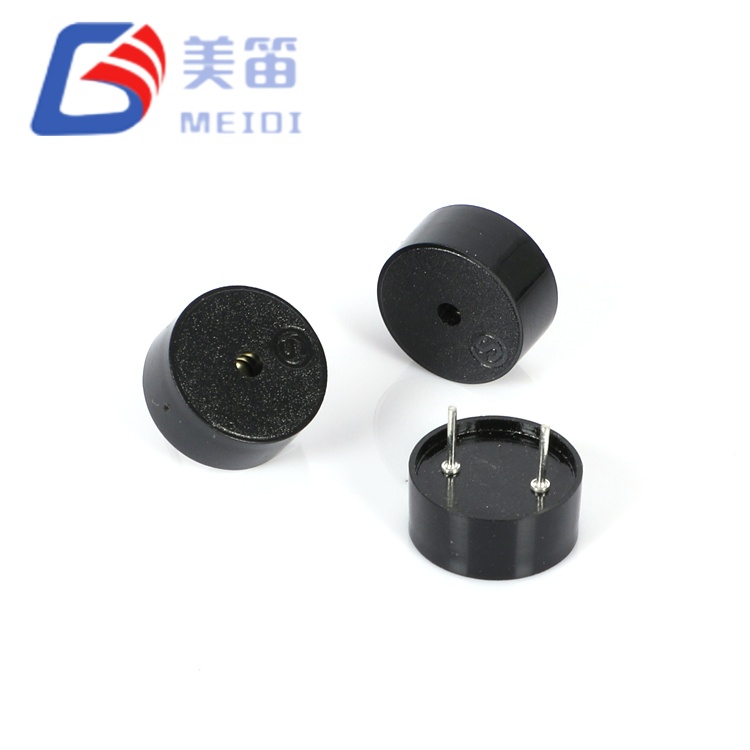

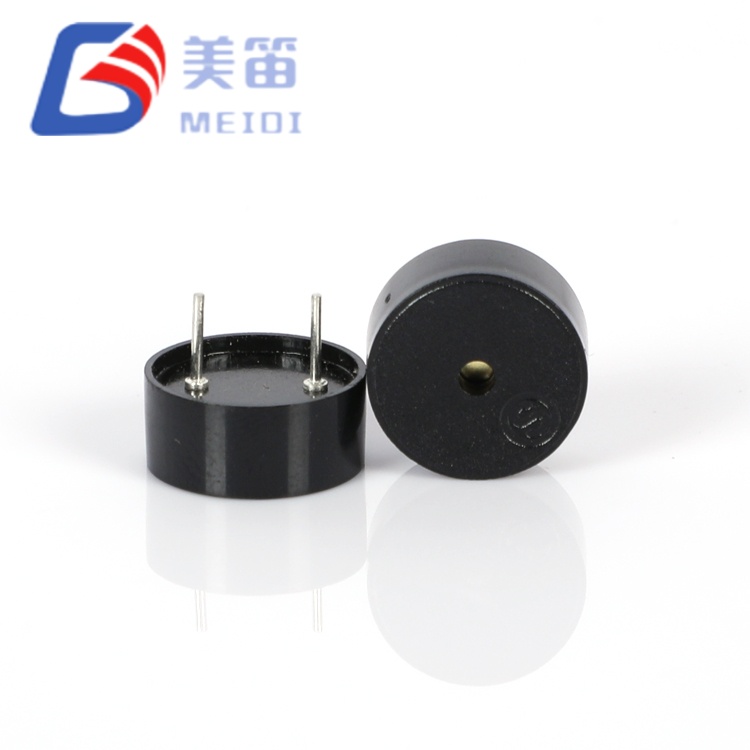

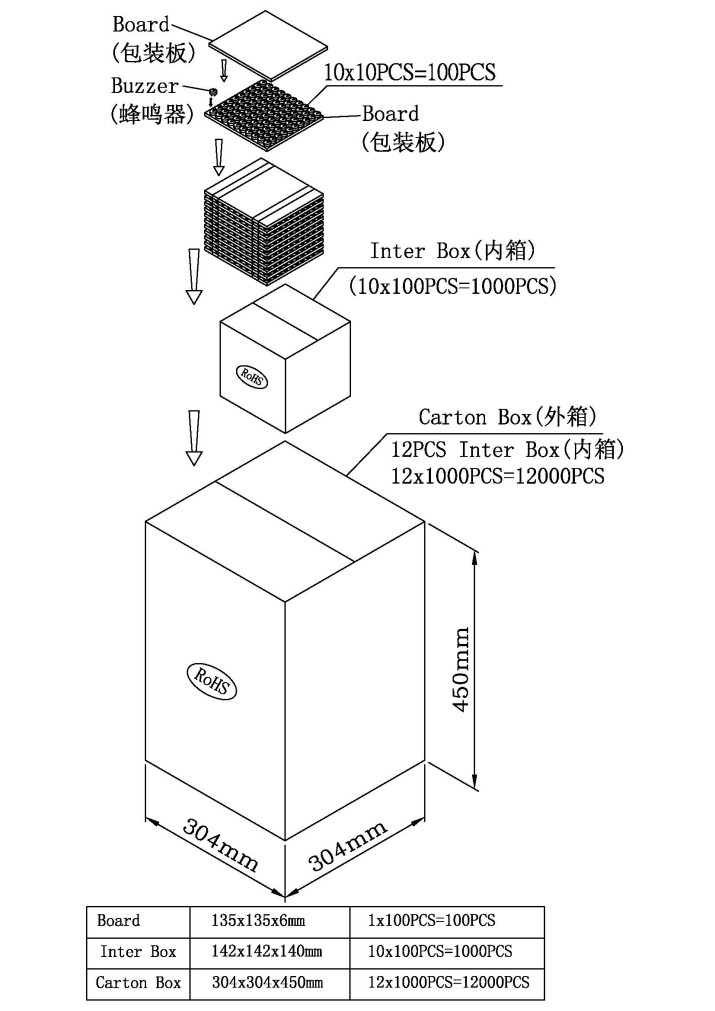

Fjäderbelastad piezoelektrisk passiv summer med Pogo-stift

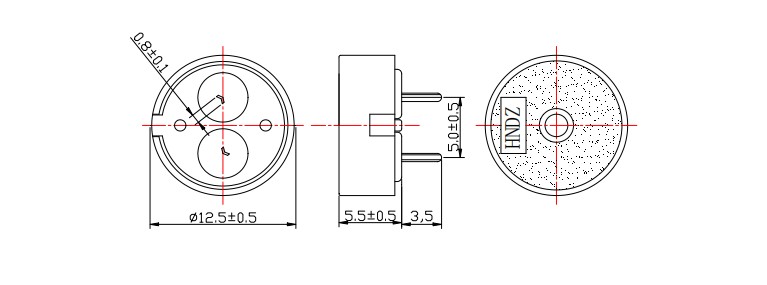

Den fjäderbelastade piezoelektriska passiva summern med Pogo-stift är en genomgående piezoelektrisk passiv summer konstruerad för applikationer där PCB z-axelspel är den primära mekaniska begränsningen. Med en höjd på bara 5,5 mm och 0,60 g erbjuder den samma akustiska uteffekt (83–86 dB vid 4 000 Hz) som högre 7,0 mm-varianter, samtidigt som den passar in i under-6 mm totala monteringskuvert – inklusive PCB-tjocklek, lödfogar och husfrigång.

Tillverkad i MEIDI:s ISO-9001-certifierade Jiangsu-anläggning, använder denna komponent ett exakt avstämt keramiskt membran och optimerad inre kavitet för att bibehålla resonanseffektivitet trots den minskade höjden. Dess 1–30 V ultrabredda driftsområde eliminerar behovet av spänningsspecifika SKU:er, vilket förenklar stycklisthantering över 3,3V, 5V, 12V och 24V produktlinjer. Med en uppmätt strömförbrukning på bara 0,63–0,78mA vid 5Vp‑p, ger den en 40-till-60× minskning av strömförbrukningen jämfört med elektromagnetiska alternativ, vilket gör den idealisk för batteridrivna bärbara enheter, bärbara medicinska enheter och IoT-sensorer.

Kärntekniska fördelar

5,5 mm ultratunn profil – 21 % höjdreduktion jämfört med 7,0 mm alternativ; möjliggör under-6 mm totala z-axelenheter inklusive PCB och lod

Akustisk prestandaparitet – 83–86dB vid 4000Hz matchar tjockare varianter; ingen SPL-straff för smal formfaktor

1–30V ultrabrett driftområde – en SKU ersätter spänningsspecifika summer över 3,3V, 5V, 12V och 24V system

12nF kapacitiv belastning – direkt MCU GPIO-enhet i de flesta applikationer; något högre kapacitans än 10nF-varianter för marginellt högre utsignal vid samma spänning

0,60 g ultralätt massa – 9 % lättare än 0,66 g alternativ; minimerar tröghetsbelastningen i bärbara och bärbara mönster

Genomgående polariserad montering – mekanisk retention och polaritetsskydd i industri- och bilinstallationer

Applikationsmiljöer – där höjden spelar roll

Bärbara hälsoenheter – målvarningar för träningsspårare, aviseringstoner för smartklockor och hörbara enheter för parning där 6 mm total tjocklek är gränsen för bärbarhet

Ultratunna IoT-sensornoder – miljötröskelvarningar, sabotagevarningar och anslutningsstatustoner i enhetstjocklek under 10 mm

Bärbara medicinska instrument – ​​digital termometer febervarningar, pulsoximetergränstoner och bärbara EKG-ljudsignaler i enheter i fickstorlek

Smartkort- och tokenenheter – transaktionsbekräftelsetoner, återkoppling av PIN-kod och varningar för låg batterinivå i säkerhetsenheter med kreditkortsformfaktor

12V/24V interiörmoduler för bilar – bältespåminnare, nyckel-in-tändning och återkoppling av diagnosverktyg utan spänningsregulator

Industriella 24V-manöverpaneler – felindikering, toner för slutförande av cykeln och varningar för gränslägesbrytare i PLC- och relälogiksystem

Manufacturing Excellence – Kvalitetssäkring från MEIDI

MEIDI producerar HNR-1255 PA5.0 på dedikerade piezoelektriska monteringslinjer med automatiserad keramisk pressning, elektrodavfyring och inkapsling av hölje. Vår tillverkningsbas i Jiangsu arbetar enligt ISO 9001:2015 kvalitetsstyrning, med statistisk processkontroll i varje steg – från råmaterialinspektion till slutlig akustisk verifiering.

Varje produktionsparti genomgår en omfattande kvalificering:

Kapacitans 100 % test – 12nF ±40 % verifiering vid 1kHz; mätområde 11,7–14,2nF säkerställer konsekvent förarens matchning

Resonansfrekvenssampling – 4000Hz ±12,5 % statistisk verifiering; typiskt mätområde 3900–4080Hz

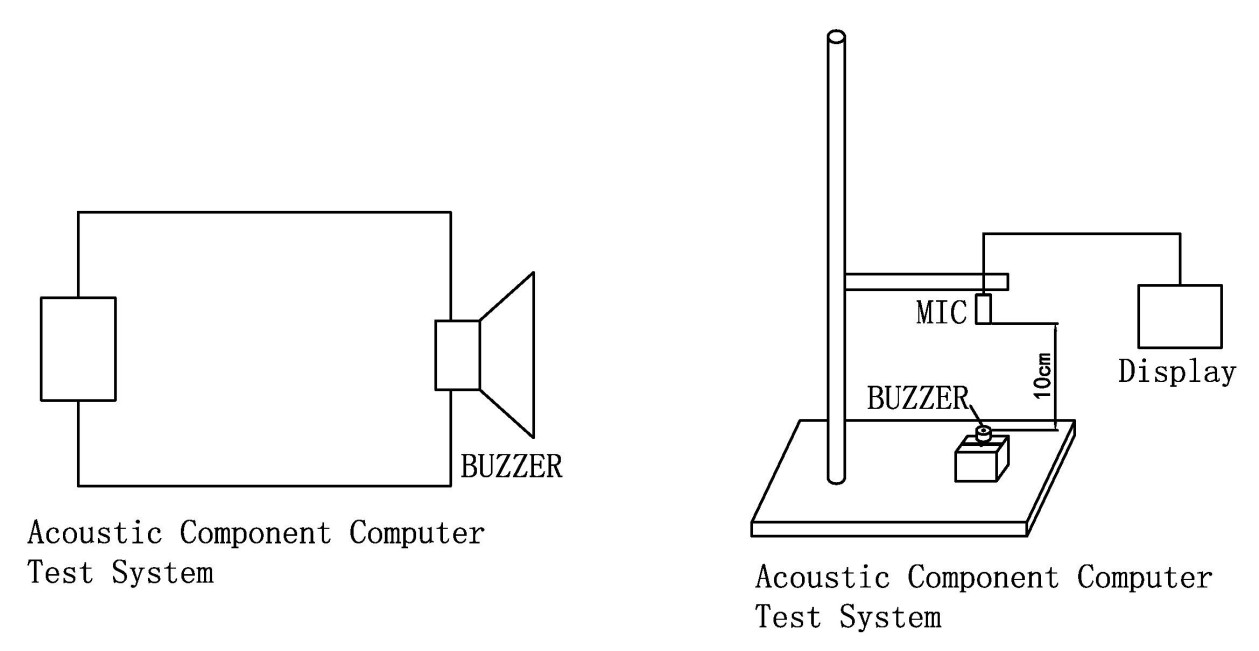

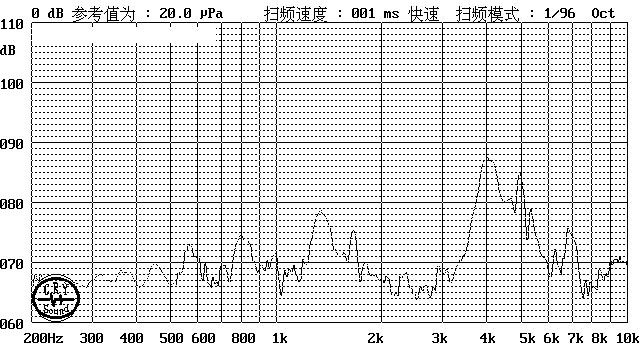

SPL-batchverifiering – ≥80dB minimum vid 5Vp‑p, 4000Hz; provintervall 83–86dB bekräftar akustisk konsistens

Validering av strömförbrukning – ≤10mA maximalt; uppmätt 0,63–0,78mA bekräftar effektivitet under milliampere

Lagring vid hög temperatur – 48 timmar vid +80±2℃; parameteråterställning efter 2 timmars omgivningsstabilisering

Lagring vid låg temperatur – 48 timmar vid -30±2℃; verifierad aktivering vid 1V minimum

Termisk chockcykling – 5 cykler mellan -30℃ och +80℃ med 30-minuters uppehåll per extrem

Mekanisk spänningsvalidering – sinusformad vibration (10–55 Hz, 1,0 mm amplitud, XYZ-axlar, 0,5 timmar kumulativ) och 75 cm fritt fall på 10 mm lövträ (3 stötar)

Fuktmotstånd – 48 timmar vid 50±5℃ / 90–95 % RH följt av 2-timmars återhämtning och elektrisk karakterisering

Lödvärmebeständighet – 250±5 ℃ i 10±0,5 sekunder med 2,0 mm mellankropp och lödavstånd

Alla komponenter är RoHS-, REACH- och UL94 V-0-kompatibla. Lotkodmärkningar på varje enhet möjliggör 10-års spårbarhet till produktionsdatum, testdata och råvarucertifikat.

Engineering FAQ – Praktiska insikter för designers

F1: Hur påverkar höjden på 5,5 mm den akustiska effekten jämfört med 7,0 mm HNR-1207 PA6.5?

Den akustiska effekten är likvärdig. Båda modellerna levererar 83–86dB vid 4000Hz och 5Vp‑p. HNR-1255 PA5.0 uppnår detta genom optimerad inre kavitetsgeometri och inställning av keramiska element som bibehåller resonanseffektivitet trots den minskade höjden. Avvägningen är en något högre kapacitans (12nF mot 10nF) och en marginellt ökad strömförbrukning (0,63–0,78mA mot 0,45–0,54mA) – båda fortfarande submilliampere och försumbara i praktiken. För design där 7,0 mm passar, fungerar båda modellerna identiskt. För z-axelbegränsningar under 6 mm är endast 5,5 mm-varianten kvalificerad.

F2: Kan HNR-1255 PA5.0 ersätta HNR-1207 PA6.5 i en befintlig design utan kretsändring?

Ja, med mindre verifiering. Båda delar identisk 12,5 mm diameter, 1–30V intervall, 4000Hz resonans och stiftkonfiguration med genomgående hål. Kapacitansen på 12 nF (mot 10 nF) ökar drivströmmen med cirka 20 % vid samma spänning och frekvens – från 0,5 mA till 0,6 mA typiskt. Detta är väl inom kapaciteten för alla MCU GPIO eller drivrutiner som redan är designade för HNR-1207. Verifiera kretskortsskyddszoner: höjden på 5,5 mm kan minska det erforderliga spelet på z-axeln, vilket eventuellt tillåter tätare komponentstapling ovanför summern.

F3: Vilken är den lägsta drivspänningen för hörbar utsignal i en 3,3V-myntcellsdesign?

Cirka 1,5–2,0Vp‑p ger svag men märkbar utgång i tysta miljöer. Vid 3,3Vp‑p och 4000Hz, förvänta dig 70–75dB – tillräckligt för närhetslarm, knappåterkoppling och statustoner i konsumentenheter. ≥80dB-specifikationen är validerad vid 5Vp‑p; 3,3V drift ger proportionellt lägre SPL. För batterikritiska konstruktioner innebär draget under milliampere att även en CR2032-myntcell (220mAh) klarar 300 000+ timmars intermittent tondrift.

F4: Hur påverkar 12nF-kapacitansen val av drivkrets jämfört med 10nF-alternativ?

Vid 4000Hz är den kapacitiva reaktansen ungefär 3,3kΩ för 12nF (mot 4,0kΩ för 10nF). Denna marginellt högre belastningsström ligger fortfarande väl inom standardgränserna för MCU GPIO-källa (vanligtvis 8–20mA). För dedikerade piezodrivrutiner är 12nF-belastningen bekvämt inom specifikationerna. Den högre kapacitansen kan faktiskt vara fördelaktig: vid samma drivspänning överförs något mer energi till det keramiska elementet, vilket bidrar till den akustiska utgångspariteten med högre varianter trots den minskade kavitetsvolymen.

F5: Är HNR-1255 PA5.0 lämplig för 24V industriella tillämpningar med kontinuerliga toner?

Ja, med lämplig drivkretsdesign. Den kapacitiva karaktären innebär att strömmen förblir självbegränsande genom reaktans – cirka 1,8mA RMS vid 24Vp-p och 4000Hz. Ett seriedämpningsmotstånd (100–330Ω) rekommenderas dock för att undertrycka ringning och skydda den drivande transistorn från reaktiva lasttransienter. Se till att drivkretsen tål 24V-nivåer; standard 3,3V eller 5V MCU-stift kräver en nivåskiftande MOSFET eller optokopplare. För kontinuerlig tondrift ger det försumbara strömdraget minimal föraruppvärmning även vid 24V.

F6: Kan den här summern användas i miljöer med hög luftfuktighet som marin eller utomhus?

Standarden HNR-1255 PA5.0 är inte hermetiskt förseglad och är klassad för 90–95 % RH icke-kondenserande miljöer enligt fuktmotståndstestet (48 timmar vid 50 °C / 95 % RH). För kontinuerlig utomhus- eller marinexponering erbjuder MEIDI konform beläggning eller inkapsling som ett anpassat alternativ. Kontakta vårt ingenjörsteam för att diskutera krav på intrångsskydd och tillgängliga modifieringar.
