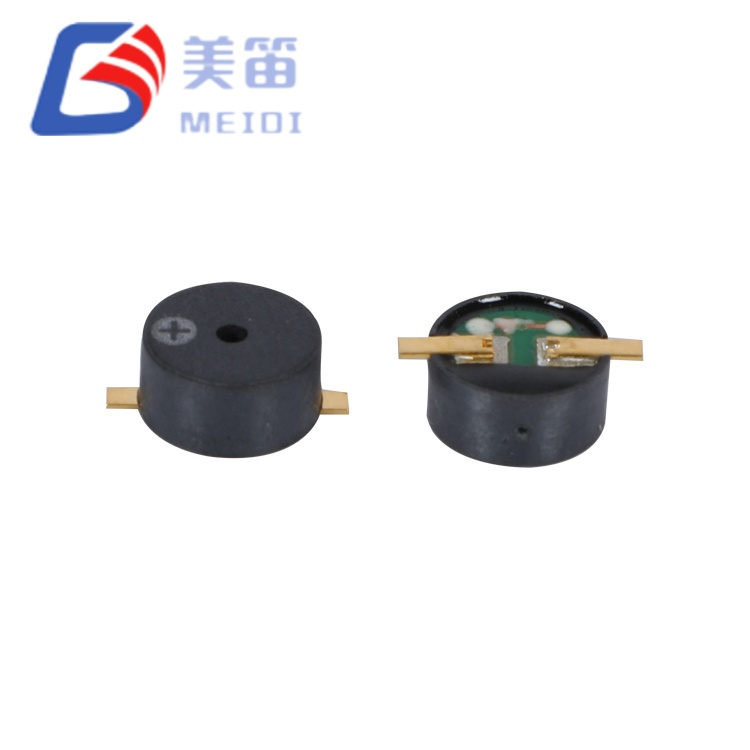

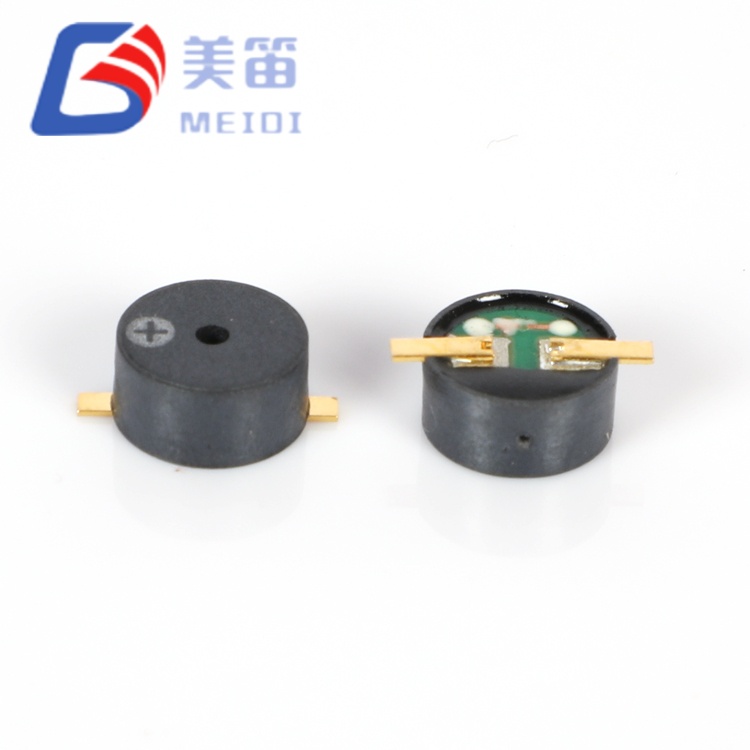

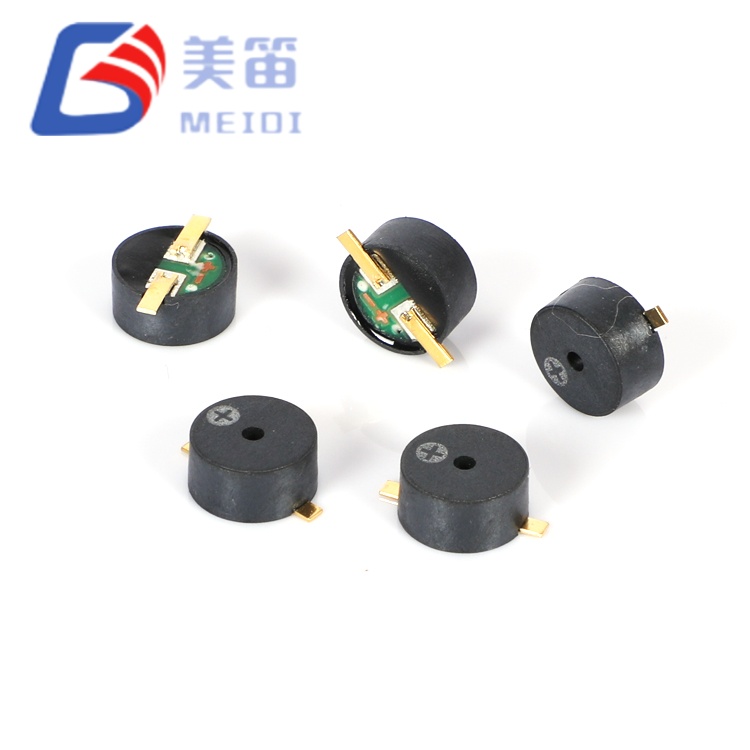

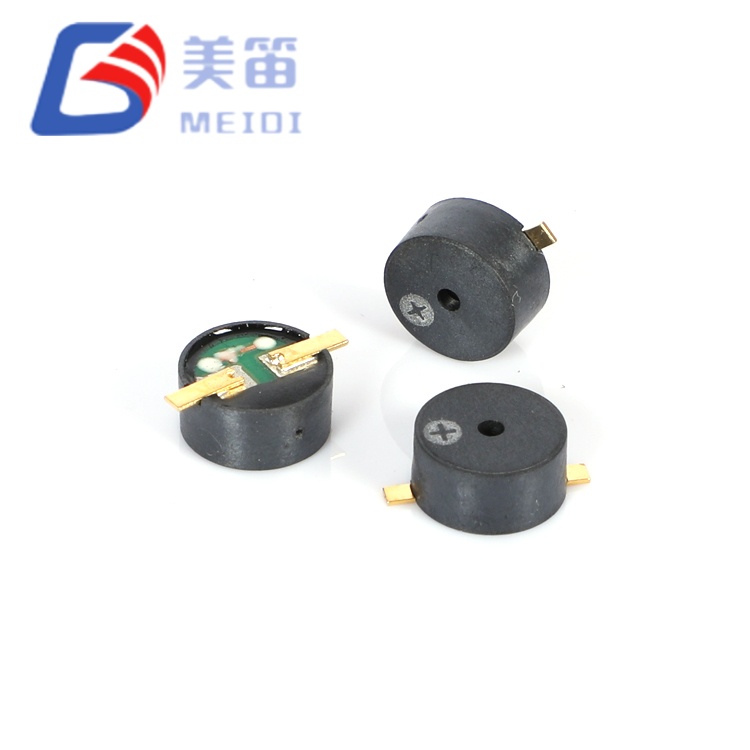

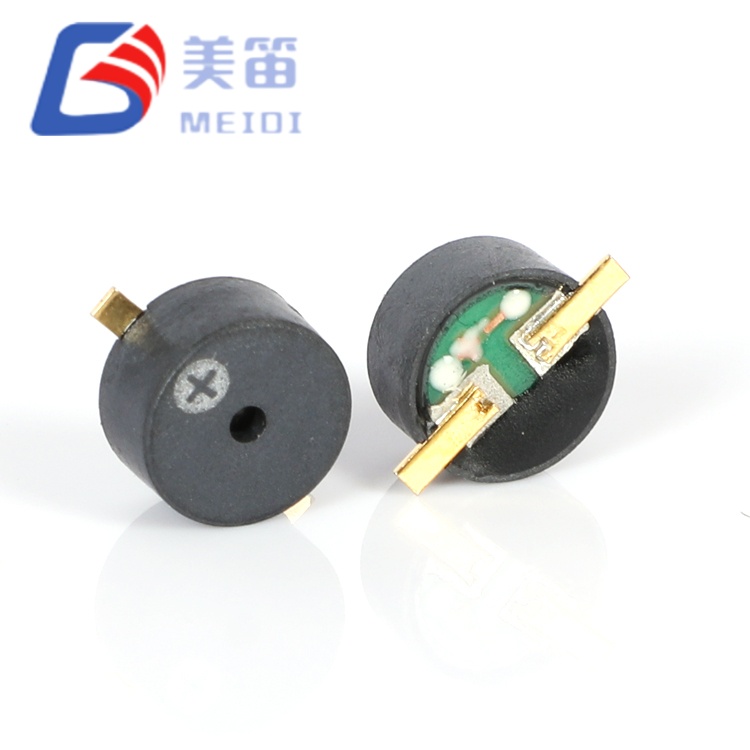

9×4,5 mm SMD Magnetic Passive Buzzerfamily sammanför tre elektromagnetiska passiva summer i ett 9,0 mm cirkulärt SMD-paket med en 4,5 mm hålhöjd, den djupaste i MEIDI:s 9 mm-sortiment. Två standardspolresistanser täcker 3,6V- och 5V-skenor, medan en F-16R-variant lägger till en kopparring till den magnetiska kretsen för högre akustisk effektivitet på samma drivnivå. Den vanliga 2700Hz-resonansen skär genom lågfrekvent maskinljud, och det svarta LCP-höljet är kompatibelt med blyfri återflödeslödning.
Cirkulär 9,0 mm diameter med 4,5 mm profil — högsta hålrummet i 9,0 mm-serien för maximal lågfrekvent resonanseffektivitet
Trippelkonfiguration: standardmodeller med dubbla impedanser (16Ω / 32Ω) plus kopparringförstärkt variant (F-16R) för förhöjd magnetisk flödestäthet
Lågfrekvent 2700 ± 300 Hz resonans — överlägsen penetration av omgivande brus jämfört med 4 kHz alternativ
16R: 3,6V märkt, 2,5–4,5V intervall, ≤80 mA; 32R: 5V märkt, 4,5–6,5V intervall, ≤80 mA; F-16R: kopparring förbättrad magnetisk krets
Förlängt värmehölje: -30 °C till +70 °C drift, -40 °C till +85 °C lagring
Återflödeskompatibelt svart LCP-hus: klassad för 255 ± 5 °C topptemperatur, upp till 3 passager
Maximal kavitetshöjd i 9,0 mm-serien: 4,5 mm-profilen ger större intern resonansvolym än alternativ med lägre höjd, vilket stöder effektiv 2,7 kHz akustisk uteffekt.
Triple-configuration flexibility: 16Ω and 32Ω standard variants for voltage architecture selection, plus F-16R copper-ring enhanced model for applications demanding maximum acoustic output from identical footprint.
Kopparringmagnetisk förbättring (F-16R): en kopparkortslutningsring i den magnetiska kretsen förbättrar den akustiska uteffekten vid likvärdiga drivförhållanden genom att minska virvelströmsförlusterna.
Lågfrekvent brusgenomträngning: 2700 Hz resonanscentrum riktar sig mot 2–3 kHz-bandet där industriellt omgivande brusspektraltäthet minskar, vilket förbättrar varningsuppfattningen i tunga maskiner och fordonsmiljöer.
Spänningsoptimerad impedansparning: 16R för 3,6V Li-ion/logiksystem med ≤80 mA drag; 32R för 5V fordons-/industribussar med ≤80 mA drag; F-16R bibehåller 16Ω impedans med förbättrad magnetisk krets för överlägsen uteffekt vid motsvarande effekt.
Förlängd förvaring i kallt väder: -40 °C lagringsklassning stöder arktisk logistik, utrustning på hög höjd och vinterlagrade maskiner utan parametrisk försämring.
| Parameter | MLT-9045-16R | MLT-9045-32R | MLT-9045F-16R |
| Produkttyp | Elektromagnetisk SMD passiv summer | Elektromagnetisk SMD passiv summer | Elektromagnetisk SMD passiv summer |
| Märkspänning | 3,6 V (o-p) | 5,0 V (o-p) | 3,6 V (o-p) |
| Driftspänning | 2,5 – 4,5 V (o-p) | 4,5 – 6,5 V (o-p) | 2,5 – 4,5 V (o-p) |

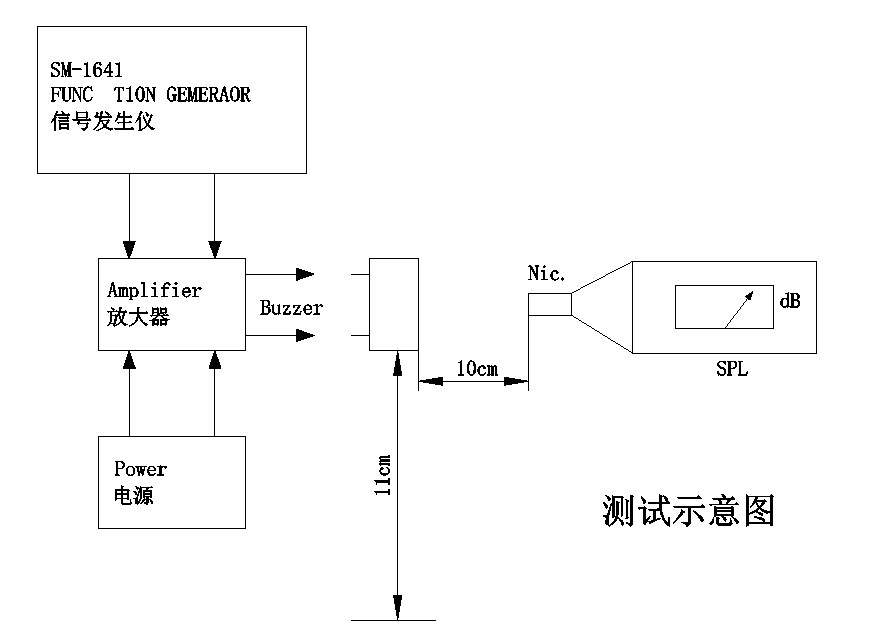

| Ljudutgång vid 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB (förbättrad) |
| Driftström | ≤ 80 mA | ≤ 80 mA | ≤ 100 mA |
| Resonansfrekvens | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Spolemotstånd | 16 ± 3 Ω | 32 ± 3 Ω | 16 ± 3 Ω |
| Driftstemperatur | -30 °C ~ +70 °C | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Förvaringstemperatur | -40 °C ~ +85 °C | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

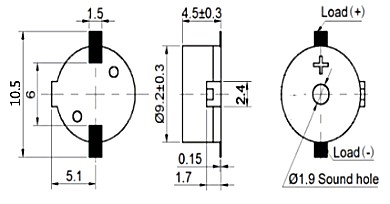

| Mått (Dia × H) | 9,0 × 4,5 mm | 9,0 × 4,5 mm | 9,0 × 4,5 mm |
| Vikt | 0,8 g | 0,8 g | 0,8 g |
| Material för hölje | Svart LCP | Svart LCP | Svart LCP |
| Magnetisk förbättring | Standard | Standard | Kopparring |
| Lödmetod (rekommenderas) | Återflöde: 255 ± 5 °C, 3 s; Förvärm 180 °C, 40–70 s | Återflöde: 255 ± 5 °C, 3 s; Förvärm 180 °C, 40–70 s | Återflöde: 255 ± 5 °C, 3 s; Förvärm 180 °C, 40–70 s |
Den 9×4,5 mm SMD magnetiska passiva summern representerar den akustiska toppen av MEIDI:s 9,0 mm cirkulära SMD-summerportfölj. Profilen på 4,5 mm – den högsta i serien – levererar 80 % mer intern resonansvolym än 2,5 mm MLT-9025 och 12,5 % mer än 4,0 mm MLT-8540, vilket leder till överlägsen lågfrekvenseffektivitet och ljudtrycksgenerering vid 2700 Hz.
Trippelkonfigurationsarkitekturen adresserar tre distinkta upphandlingsscenarier. MLT-9045-16R (16 ± 3 Ω, 2,5–4,5V) tjänar batteridrivna och 3,3V logikbaserade konstruktioner där möjlighet till direkt GPIO-enhet är prioriterad. MLT-9045-32R (32 ± 3 Ω, 4,5–6,5V) riktar sig till 5V biltillbehörsbussar och industriella PLC-utgångar där högre rälsspänning minskar ströminducerad EMI och ledarförluster. MLT-9045F-16R introducerar en magnetisk kopparring - en ledande kortslutningsring integrerad i den magnetiska kretsen som undertrycker virvelströmsförluster i polstycket, vilket ökar den effektiva magnetiska flödestätheten i luftgapet utan att öka spolvarv eller motstånd.
F-16R-varianten ger förbättrad akustisk uteffekt jämfört med standard 16R vid motsvarande spännings- och strömklasser, på grund av förbättrad magnetisk kretseffektivitet. För applikationer där varje decibel spelar roll – såsom nödutrymningssystem, undvikande av kollisioner med tunga maskiner eller sjösäkerhetsvarningar – ger F-16R en uppgraderingsväg utan att revidera spänningsarkitekturen eller PCB-layouten.
Massan på 0,8 g ger mekanisk stabilitet under vibrations- och stötförhållanden. Denna stabilitet är avgörande i gruvutrustning, jordbruksskördare och chassier för kommersiella fordon där ihållande vibrationer skulle försämra utgångskonsistensen i lättare givare. Det cirkulära fotavtrycket förenklar kapslingens akustiska modellering jämfört med kvadratiska alternativ, med förutsägbara radiella ljudstrålningsmönster som underlättar galler- och portdesign. Begär prover på alla tre varianterna för att utvärdera spänningskompatibilitet och magnetiska förbättringsfördelar i din målmiljö.
MEIDI tillämpar enhetliga tillförlitlighetsprotokoll över all MLT-serieproduktion. Alla MLT-9045-varianter genomgår identisk stressverifiering:
Screening för klimatuthållighet — 48 timmars högtemperaturförvaring vid +80 ± 2 °C, 48 timmars lågtemperaturförvaring vid -30 ± 2 °C och 5-takts termisk chock (-30 °C ↔ +80 °C, 30 minuters uppehåll per extremitet)
Mekanisk spänningsvalidering — sinusformad vibration (10–55 Hz, 1,0 mm amplitud, XYZ-axlar, 0,5 timmar kumulativ) och 75 cm fritt fall på 10 mm lövträ (3 stötar)
Verifiering av fuktmotstånd — 48 timmars exponering för 50 ± 5 °C / 90–95 % RH följt av 2 timmars återhämtning av omgivningen och fullständig elektrisk karakterisering
Bekräftelse av lödningsintegritet — lödvärmebeständighet vid 250 ± 5 °C i 10 ± 0,5 sekunder (2,0 mm kropp-till-löd-avstånd), plus full överensstämmelse med återflödesprofilen
Dessa tester utförs i MEIDI:s eget tillförlitlighetslaboratorium, som stödjer utvecklingen och valideringen av alla akustiska komponenter som producerats sedan 2011. Fabriken i Jiangsu, Kina, arbetar under ett ISO 9001-certifierat kvalitetssystem och integrerar intern LCP-gjutning, automatiserade spollindningar och SMD-montering. Denna vertikala integration möjliggör nära kontroll över hela tillverkningskedjan, från råmaterialinspektion till slutlig akustisk testning.
Provresultat från batchtest visar exceptionell konsekvens över alla konfigurationer:
| Variant | SPL-intervall (dB) | Strömområde (mA) | Frekvens (Hz) | Impedans (Ω) |
| MLT-9045-16R | 97,5–99,4 | 68,3–71,2 | 2700 (alla prover) | 15.2–16.9 |
| MLT-9045-32R | 97,5–99,7 | 61,7–64,8 | 2700 (alla prover) | 30.4–32.1 |
| MLT-9045F-16R | 97,5–99,4 | 68,3–71,2 | 2700 (alla prover) | 15.2–16.9 |
Alla parametrar tätt samlade i specifikationsfönster. Individuella batchtestrapporter tillgängliga på begäran.
Tunga industriella larmsystem — varningar för nödstopp, kranrörelser och pressöverbelastning i stålverk, gjuterier och smidesanläggningar där omgivningsljudet överstiger 90 dB och lågfrekvent penetration är avgörande
Hytt och chassi för kommersiella fordon — säkerhetsbältesvarningar, varningar om dörren på glänt och omvända närhetstoner i tunga lastbilar, bussar och entreprenadutrustning med 24V-till-5V-reglerade delsystem
Gruvdrift och tunneldrift — gasdetektering, ventilationsfel och evakueringslarm i trånga underjordiska utrymmen med hög efterklang och maskinstörningar
Utrustning för marint däck och maskinrum — vinschdrift, länspump och brandskyddsvarningar i sjömiljöer med hög luftfuktighet och hög vibration
Jordbruksbearbetningsmaskiner — spannmålstork, silonivå och varningar om blockering av skördare under dammbelastade utomhusförhållanden med betydande bakgrundsljud
Högtalare och nödsändning — backup av ljudmeddelanden i PA-system, skolintercom och byggnadsutrymningsnätverk som kräver tillförlitlig tonal konsekvens
1. Vad är skillnaden mellan MLT-9045-16R och MLT-9045F-16R?
Båda delar identiska elektriska parametrar (16 ± 3 Ω, 2,5--4,5V, ≤100 mA) och mekaniska dimensioner (9,0 × 4,5 mm). F-16R har en kopparkortslutningsring i den magnetiska kretsen för förbättrad akustisk uteffekt vid motsvarande drivkraft. F-16R rekommenderas för applikationer där maximal akustisk effekt är kritisk och den blygsamma kostnadspremien motiveras av prestandakrav.
2. Hur jämförs 4,5 mm MLT-9045 med 4,0 mm MLT-8540 och 2,5 mm MLT-9025?
MLT-9045:s höjd på 4,5 mm ger ökad intern resonansvolym jämfört med alternativ med lägre profil i samma diameterserie, vilket stöder lågfrekvent effektivitet och akustisk uteffekt vid 2700 Hz. Avvägningen är z-axelns frigång: 4,5 mm profilen kräver mer vertikalt utrymme än smalare alternativ. Välj MLT-9025 för ultratunna höljen, MLT-8540 för balanserad frigång och MLT-9045 för maximal akustisk prestanda där höjden inte är begränsad.
3. Vilken drivkrets rekommenderas för varje variant?

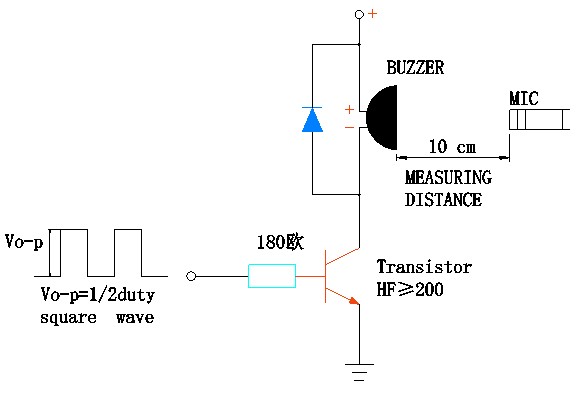

16R och F-16R vid 3,6V drar ≤100 mA och kan drivas direkt från kapabla MCU GPIO-stift (verifiera stiftström ≥100 mA) eller genom en enkel NPN-transistoromkopplare med 180 Ω basmotstånd. 32R vid 5V drar ≤80 mA men kräver ett drivsteg från 3,3V logik; från 5V logik ger ett 330 Ω basmotstånd med allmänt brukstransistor (HF ≥ 200) tillräcklig drivning. En tillbakagångsdiod över spolen är obligatorisk för alla varianter för att skydda mot induktiv kast.
4. Kan MLT-9045 ersätta genomgående magnetiska summer i befintliga konstruktioner?
Ja, med revidering av PCB-layout från genomgående hål till SMD-kuddar. Det 9,0 mm cirkulära fotavtrycket upptar mindre brädarea än typiska 12 mm genomgående summer samtidigt som man eliminerar borrade hål och manuell insättning. Akustisk uteffekt (≥85 dB, med empiriska data som visar 97–99 dB) överstiger avsevärt många 12 mm genomgående hålekvivalenter. Det primära konstruktionsövervägandet är drivkretsmigrering: genomgående summer arbetar ofta vid 12V med interna oscillatorer, medan MLT-9045 kräver extern 2,7 kHz excitation vid 3,6V eller 5V. En mikrokontroller PWM-utgång eller enkel oscillator ersätter den självoscillerande enheten.
5. Finns anpassade magnetiska förbättringar eller impedansvärden tillgängliga för OEM-program?

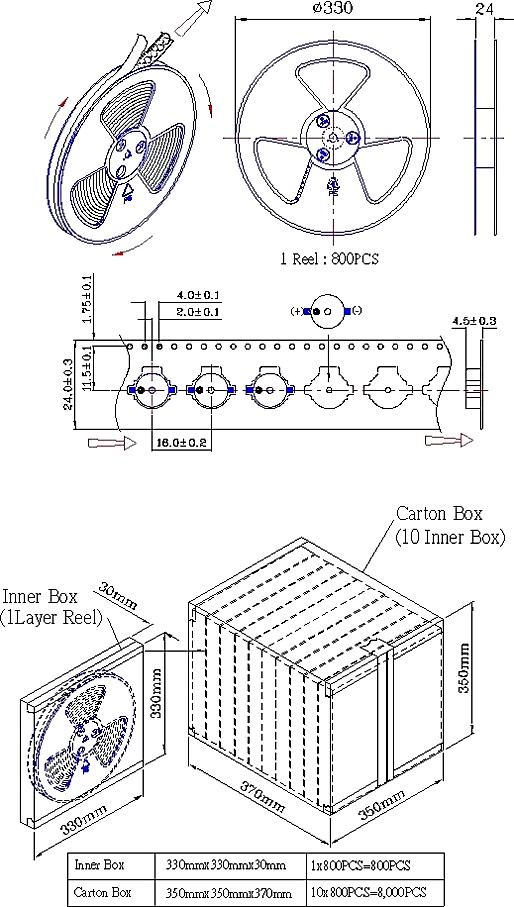

Ja. MEIDI stöder OEM/ODM-anpassning inklusive alternativa kopparringgeometrier för specifik frekvensjustering, mellanliggande impedansvärden (20–24 Ω för split-voltage arkitekturer), modifierade resonansfrekvenser (2,0–3,5 kHz intervall), alternativa färger på huset för visuell identifiering och anpassad paketering av tejp och rulle. Minsta orderkvantitet och ledtider gäller. Kontakta vårt säljteam för att diskutera specifika krav och begära en offert för anpassade konfigurationer.
Kontakta MEIDI för konkurrenskraftiga offerter, gratis tekniska prover av alla tre MLT-9045-varianter och dedikerad OEM/ODM-support. Vårt applikationsteam kan hjälpa till med utvärdering av kopparringmagnetiska kretsar, 3,3V/5V drivkretsoptimering och akustisk integration för tunga industri- och fordonsprofiler.
