9,6 × 5 mm genomgående hålpaket för direkt kretskortsmontering
2700Hz resonansfrekvens för tonal utmatning med extern fyrkantsvågdrift
40Ω spoleimpedans för 5V-klass drivkretsar
Min. 85dB ljudtryck vid 10 cm under 5Vo‑p, 2700Hz, 50 % arbetscykel
Driftspänningsområde 4–6Vo‑p
Svart PPO-hus klassat för -30℃ till +75℃ drift

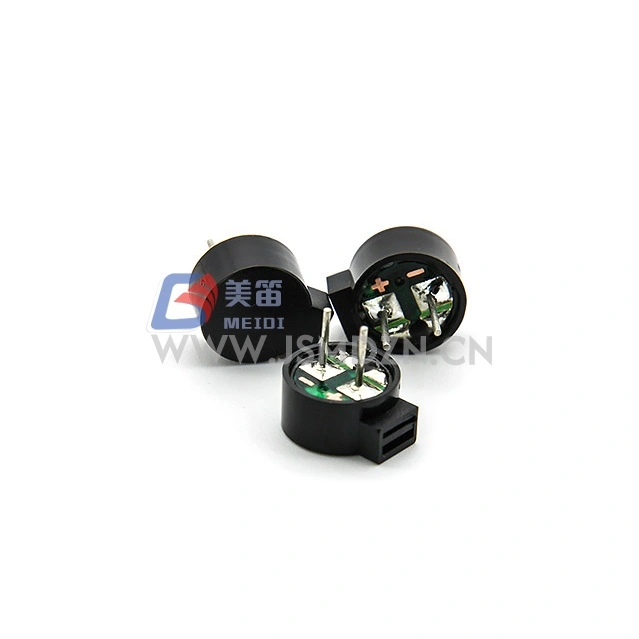

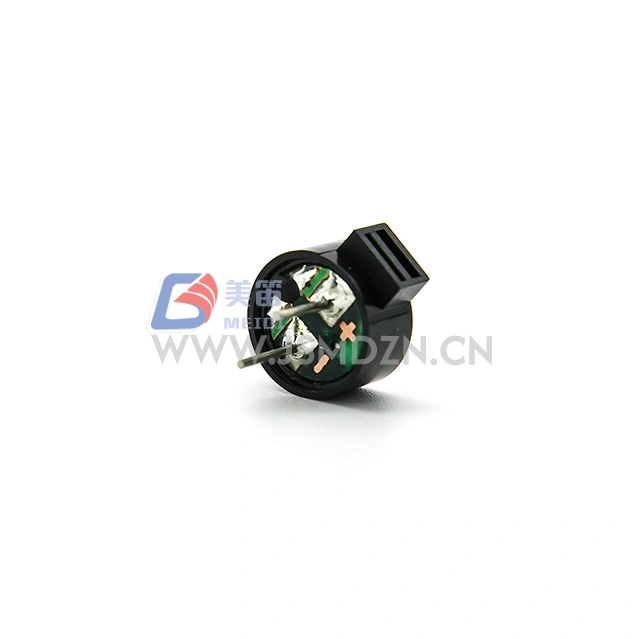

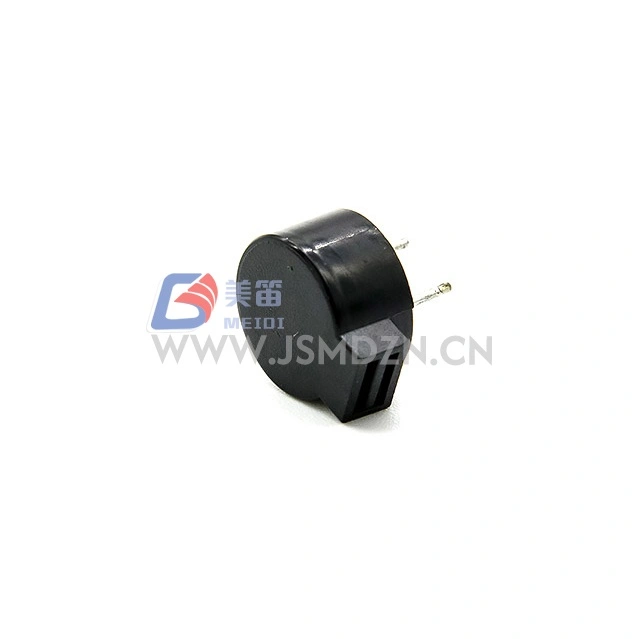

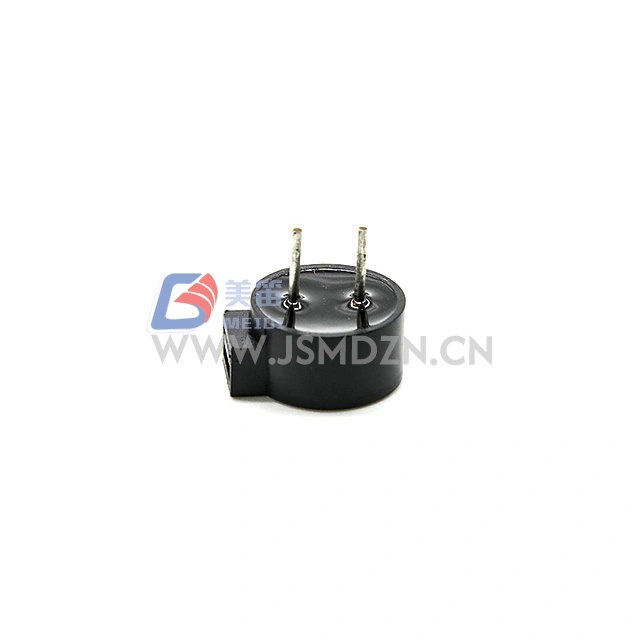

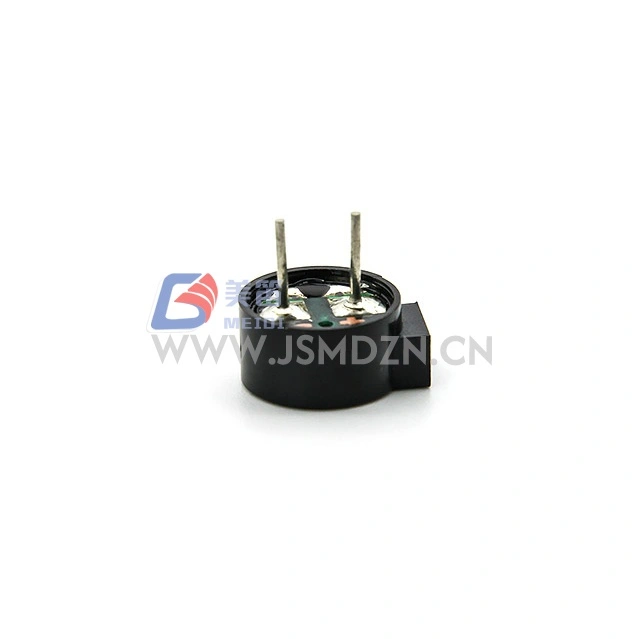

MEIDI HN-9650E 9,6x5 mm elektromagnetisk passiv summer med genomgående hål är en genomgående elektromagnetisk passiv summer designad för 5V-klass OEM och industrisystem som behöver tillförlitlig hörbar återkoppling från en extern drivkälla. Klassad till 5Vo‑p med en 2700Hz resonansfrekvens och 40Ω spoleimpedans, producerar HN‑9650E Min. 85dB ljudtryck vid 10 cm och fungerar inom ett intervall på 4–6Vo‑p. Det svarta PPO-huset tål standard hand- och våglödning, vilket gör det lämpligt för utrustningspaneler, larmenheter och statusindikatorer.
| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk passiv summer | — |
| Märkspänning | 5Vo‑s | Resonansfrekvensreferens |
| Driftspänning | 4–6Vo‑s | Körsignaltopp |
| Märkström | Max. 80mA | Vid 2730 Hz, 50 % drift, 5Vo‑p fyrkantvåg |

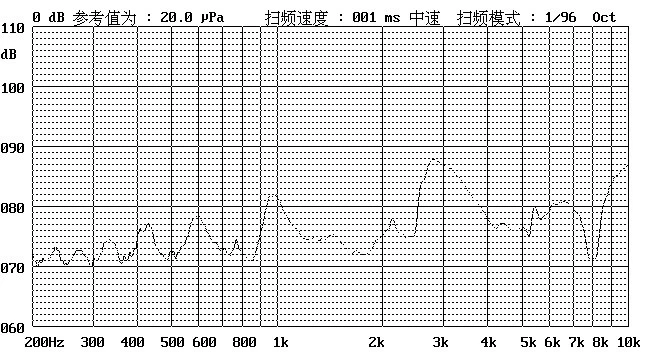

| Ljudtrycksnivå | Min. 85dB | Vid 2730Hz, 50 % drift, 5Vo‑p, 10 cm |
| Spolemotstånd | 40 ± 4Ω | Vid 25℃, DC |
| Resonansfrekvens | 2700Hz | Vid märkspänning |
| Driftstemperatur | -30℃ ~ +75℃ | — |
| Förvaringstemperatur | -40℃ ~ +85℃ | — |
| Nettovikt | Ca. 1g | — |
| Material för hölje | Svart PPO | — |
| Miljöskydd | RoHS | — |
Standardtestförhållanden: temperatur 25±3℃, luftfuktighet 60±10 % relativ luftfuktighet, tryck 860–1060hPa
Obs: Märkströmmen och ljudtryckstestförhållandena i den ursprungliga specifikationen refererar till 2730Hz, medan resonansfrekvensen är specificerad som 2700Hz. Kontakta MEIDI för att bekräfta den exakta testfrekvensen för din applikation.
x
Utrustningsfrontpaneler med genomgående summer för operatörslarm
Byggnads- och anläggningsövervakningssystem med hörbara varningstoner
Strömförsörjnings- och omvandlarmoduler för övertemperaturvarningar
Automatiserade kassa- och kioskenheter för transaktionsfeedback
Konsumentelektronik med 5V drivkretsar på logisk nivå
Processkontroller som kräver 2700Hz statusindikering
| Designkrav | HN-9650E Advantage |
| Akustisk utgång i genomgående hålformat | Min. 85dB SPL i ett 9,6 × 5 mm paket |
| 5V systemkompatibilitet | 5Vo‑p klassificering med 4–6Vo‑p driftområde |
| Manuell och automatiserad montering | Genomgående hålledningar för handlödning och våglödning |
| Reglerad tillförseltolerans | 6Vo‑p maximal driftspänning |
| Utökat termiskt område | PPO-hus över -30℃ till +75℃ |
MEIDI producerar HN-9650E under kontrollerade tillverkningsprocesser, inklusive inspektion av inkommande material, verifiering av spolmotstånd och akustisk testning för varje produktionsparti. Varje parti genomgår tillförlitlighetstester som täcker livslängd, hög/låg temperatur, luftfuktighet, termisk chock, fall och vibrationer. Efter något av dessa tester måste produkten uppfylla acceptanskriterier utan funktionell försämring utöver den specificerade ljudtryckstoleransen.
| Testobjekt | Testvillkor |
| Livstest | 25±10℃, märkspänning, 1/2 resonansfrekvens fyrkantvåg, 96 timmar |
| Högtemperaturtest | +80 ℃ lagring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Lågtemperaturtest | ‑40℃ förvaring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Fuktighetstest | +40±3℃, 90%–95% RH, 48 timmar, återhämta sig vid rumstemperatur i 6 timmar innan testning |
| Termisk chocktest | 70 ℃ 2 timmar → -20 ℃ 2 timmar (1 cykel), intervall 1 timme mellan cyklerna, totalt 10 cykler |
| Drop Test | Standardförpackning, alla 6 ytor och 3 kanter, fall från 1,2 meters höjd på tjock träskiva |
| Vibrationstest | 1000 cykler/min, amplitud 1,5 mm, 1 timme per axel, totalt 3 axlar |
Varning: Undvik att främmande material kommer in i produkten, inklusive magnetiska material, vattenlösliga material och frätande gaser, eftersom dessa kan påverka den elektriska prestandan.
1. Vilken drivsignal kräver HN-9650E?

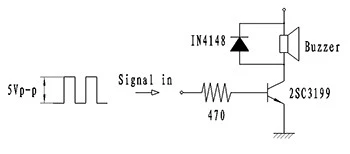

HN‑9650E är en passiv summer och behöver en extern fyrkantsvåg eller PWM-signal. En fyrkantvåg på 2700 Hz, 50 % arbetscykel vid 5Vo‑p ger den nominella Min. 85dB utgång vid 10 cm. Kontakta MEIDI för applikationsnoteringar om drivkretsen.
2. Kan HN-9650E drivas på 3,3V logiska nivåer?
Det nominella driftsområdet är 4–6Vo‑p, så 3,3V kan falla under det angivna drivfönstret. Använd ett buffertsteg för att nå intervallet 4–6Vo‑p, eller kontakta MEIDI för lågspänningsdrivning.
3. Hur påverkar 40Ω spolresistansen drivrutinsdesign?
40Ω-spolen drar maximalt 80mA vid 5Vo‑p. Bekräfta att ditt förarsteg kan leverera denna ström med tillräcklig mättnadsspänning och termisk marginal.
4. Vilka lödmetoder är kompatibla med PPO-huset?
De genomgående ledningarna accepterar standard handlödning och våglödning. Begränsa termisk exponering inom husets temperaturklassificering. Kontakta MEIDI för rekommenderade lödprofiler.
5. Är HN‑9650E stiftkompatibel med andra 9 mm genomgående summer?

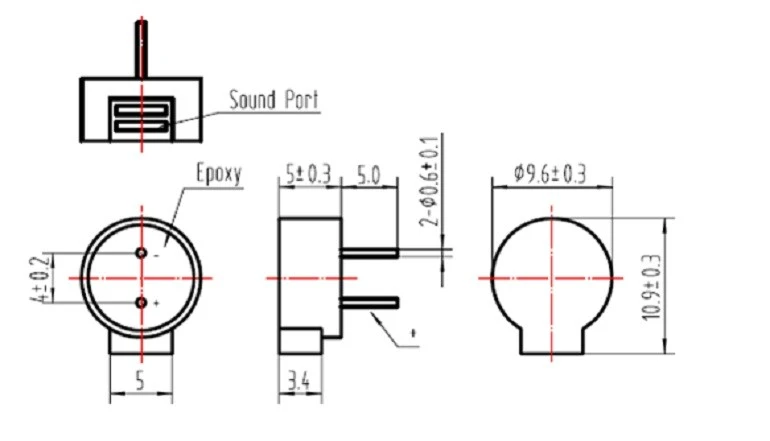

Kontakta MEIDI för den mekaniska ritningen och rekommenderat hålmönster för att verifiera footprint-kompatibilitet med ditt PCB.
Kontakta MEIDI för tekniska datablad, anteckningar om drivkretsar, tillförlitlighetstestrapporter eller OEM-anpassning av HN-9650E. Vårt team stödjer utvärderingsenheter och applikationsteknik för integrering av genomgående summer.
