9 mm × 4 mm ytmonteringspaket
2730Hz resonansfrekvens för tongenerering med extern fyrkantvågsexcitering
40Ω spoleimpedans för 5V logiknivå och buffrade drivkretsar
Min. 83dB ljudtryck vid 10 cm vid körning vid 5Vo-p, 2730Hz, 50 % arbetscykel
3-8Vo-p arbetsområde
Svart Noryl-hus för stabila dimensioner under återflöde och drift

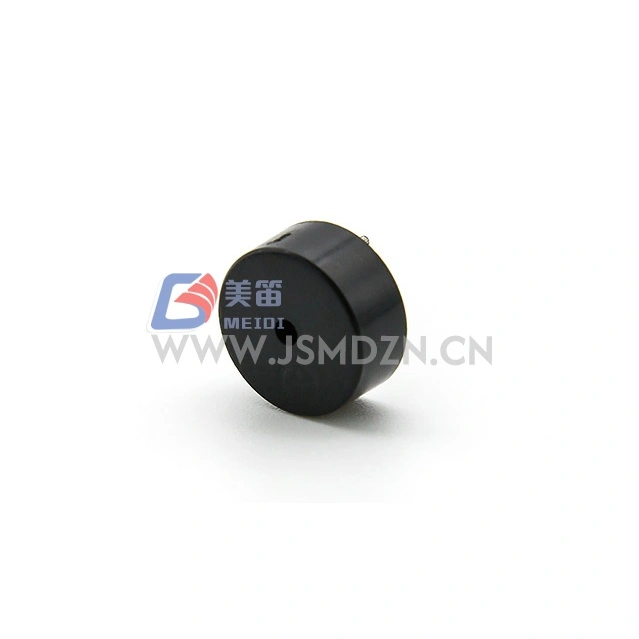

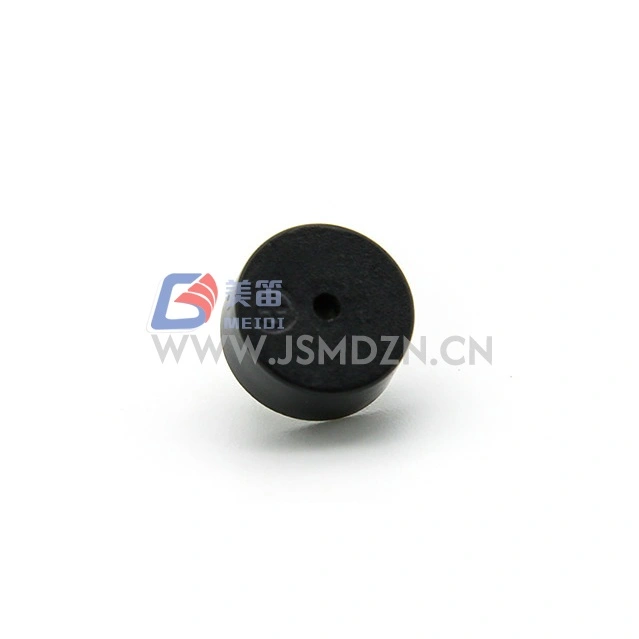

MEIDI HN-9040 9x4 mm SMD elektromagnetisk passiv summer är en ytmonterad elektromagnetisk passiv summer som upptar ett fotavtryck på 9 mm × 4 mm. 2730Hz resonansfrekvensen producerar en ton som är lämplig för larm-, varnings- och statusindikeringsfunktioner i elektroniska höljen.
Med en märkspänning på 5Vo-p och ett driftsområde på 3-8Vo-p, rymmer HN-9040 5V-system. 40 Ω spolresistansen gränssnitt med öppen kollektor transistordrivrutiner och mikrokontroller GPIO-portar när strömkapaciteten verifieras. Det svarta Noryl-höljet bibehåller dimensionsstabilitet över hela driftstemperaturen.
För system som kräver högre SPL än miniatyr SMD summer ger, erbjuder HN-9040 ökad effekt utan höjdstraffet för cylindriska genomgående håltyper. Kontakta MEIDI för vägledning för val av SMD-summer.
Mellanstor SMD-formfaktor --- 9 mm × 4 mm kropp för ytmonterade PCB-enheter
2730Hz resonansfrekvens --- extern fyrkantsvågdrift vid nominell frekvens producerar tonal utmatning; Enbart likspänning genererar inte ljud
40Ω spolimpedans --- för 5V systemintegration med transistor- eller logiknivådrivsteg
Definierat ljudtryck --- Min. 83dB vid 10 cm under 5Vo-p, 2730Hz, 50 % driftcykel
Utökad driftspänning --- 3-8Vo-p område för 5V matningsvariation
Norylhuskonstruktion --- svart termoplasthus klassad för -20°C till +70°C drift
| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk passiv summer | — |
| Märkspänning | 5Vo-s | Resonansfrekvensreferens |
| Driftspänning | 3–8Vo-s | Körsignaltopp |
| Märkström | Max. 80mA | Vid 2730Hz, 50 % ström, 5Vo-p fyrkantvåg |

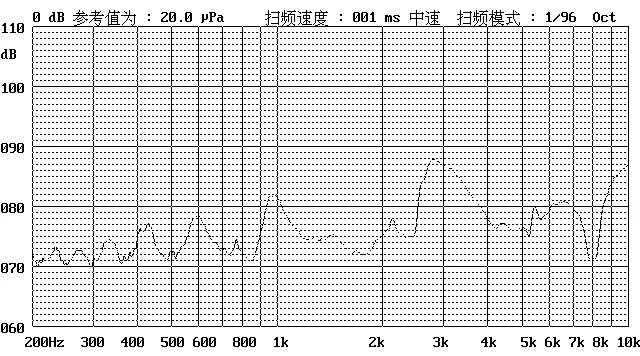

| Ljudtrycksnivå | Min. 83dB | Vid 2730Hz, 50% drift, 5Vo-p, 10cm |
| Spolemotstånd | 40 ± 4Ω | — |
| Resonansfrekvens | 2730Hz | Vid märkspänning |
| Driftstemperatur | -20℃ ~ +70℃ | — |
| Förvaringstemperatur | -30℃ ~ +80℃ | — |
| Nettovikt | Ca. 0,8 g | — |
| Material för hölje | Svart Noryl | — |
| Miljöskydd | RoHS | — |
Standardtestförhållanden: temperatur 25±3℃, luftfuktighet 60±10 % relativ luftfuktighet, tryck 860-1060hPa
Nätverksutrustning och serverchassi för fel- och statusljudlarm
Industriella HMI-paneler och operatörsgränssnitt med ytmonterade komponenter
Telekommunikationsinfrastrukturenheter för larm- och underhållsindikeringstoner
Kommersiella displaysystem och digital skyltning för tidsinställda varningsfunktioner
Fabriksautomationskontroller med 5V I/O-moduler som kräver hörbar återkoppling
Kraftdistribution och energihanteringsenheter för varningar för tröskelöverskridande
| Designkrav | HN-9040 Fördel |
| Akustisk utgång i SMD-format | Min. 83dB SPL i ytmonteringspaket |
| 5V systemkompatibilitet | 5Vo-p klassificering med 3-8Vo-p räckvidd |
| Automatiserad produktionsintegration | SMD-paket för pick-and-place och reflowlödning |
| Utbudsvariationstolerans | 8Vo-p maximal driftspänning |
| Termisk stabilitet | Norylhus över -20℃ till +70℃ |
MEIDI tillverkar HN-9040 med kvalitetskontrollprocesser inklusive inspektion av inkommande material, dimensionsövervakning i processen och slutlig elektrisk verifiering under standardtestförhållanden på 25±3 ℃, 60±10 % RH och 860-1060 hPa.
Efter något av följande tester ska produkten uppfylla acceptanskriterier: inga defekter eller försämring av utseende och elektriska egenskaper (förutom SPL); SPL får inte minska med mer än 10dB från den lägsta SPL som anges i databladet.
| Testobjekt | Testvillkor |
| Livstest | 25±10℃, märkspänning, 1/2 resonansfrekvens fyrkantvåg, 96 timmar |
| Högtemperaturtest | +80 ℃ lagring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Lågtemperaturtest | -40 ℃ lagring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Fuktighetstest | +40±3℃, 90%–95% RH, 48 timmar, återhämta sig vid rumstemperatur i 6 timmar innan testning |
| Termisk chocktest | 70 ℃ 2 timmar → -20 ℃ 2 timmar (1 cykel), intervall 1 timme mellan cyklerna, totalt 10 cykler |
| Drop Test | Standardförpackning, alla 6 ytor och 3 kanter, fall från 1,2 meters höjd på tjock träskiva |
| Vibrationstest | 1000 cykler/min, amplitud 1,5 mm, 1 timme per axel, totalt 3 axlar |
Varning: Undvik att främmande material kommer in i produkten, inklusive magnetiska material, vattenlösliga material och frätande gaser, eftersom dessa kommer att påverka produktens elektriska prestanda.
1. Vad är skillnaden mellan att köra HN-9040 på 3Vo-p kontra 5Vo-p?
Vid 5Vo-p uppnår summern det nominella Min. 83dB ljudtryck. Vid 3Vo-p kommer uteffekten att minska på grund av lägre spolexcitation. Driftintervallet 3-8Vo-p indikerar funktionell drift över detta intervall, men maximal SPL realiseras vid nominellt 5Vo-p med 50 % arbetscykelfyrkantvåg vid 2730Hz.
2. Kan jag använda en PWM-signal från en mikrokontroller för att driva denna summer?
Ja, en PWM-signal vid eller nära 2730Hz med 50 % arbetscykel är en lämplig drivvågform, förutsatt att mikrokontrollerstiftet eller drivsteget kan leverera den ström som krävs. Verifiera portströmmöjligheten eller använd ett transistorbuffertsteg.
3. Hur påverkar 40Ω spolresistansen drivkretsdesignen?
40Ω-spolen drar maximalt 80mA vid 5Vo-p. Verifiera mättnadsspänningen på ditt drivsteg för att säkerställa adekvat spänningssvängning över spolen.
4. Vilken återflödestemperaturprofil är kompatibel med Noryl-huset?
HN-9040 är designad för standardblyfria återflödesprocesser. För specifika rekommendationer om topptemperatur och tid över vätska, kontakta MEIDI för dokumentet för återflödeslödningsprofilen.
5. Är HN-9040 pin-kompatibel med andra 9 mm SMD summer på marknaden?
Kontakta MEIDI för mekanisk ritning och rekommenderat landmönster för att verifiera footprint-kompatibilitet med din befintliga PCB-layout.
För tekniska datablad, återflödeslödningsprofiler, anteckningar om drivkretsapplikationer eller OEM-konfigurationsdiskussioner, kontakta MEIDI Applications Engineering.
