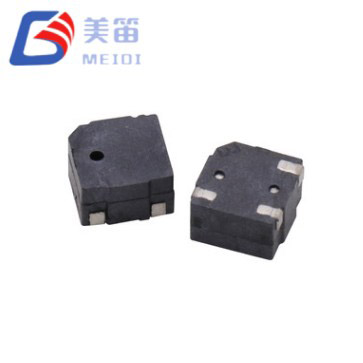

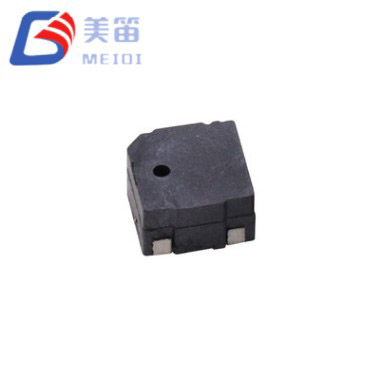

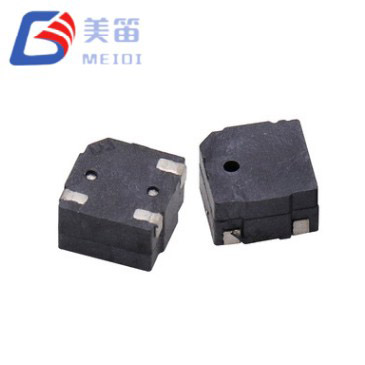

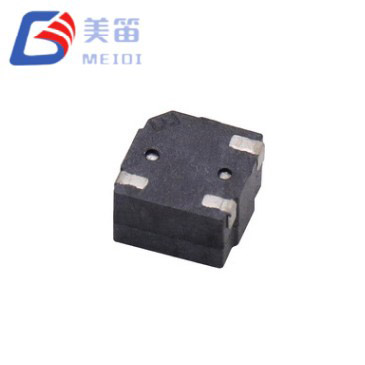

Den 5*3 mm SMD magnetiska passiva summern är en ytmonterad passiv elektromagnetisk summer som ökar kavitetshöjden till 3,0 mm i det kompakta 5,0×5,0 mm-paketet i MLT-5000-serien. Denna extra interna volym gör att givaren kan leverera högre ljudtrycksnivåer utan att öka PCB-arean, vilket ger en praktisk uppgradering för konstruktioner som kräver mer framträdande larm men som begränsas av kortets layoutbegränsningar. Summern drivs av en extern 4000Hz fyrkantsvåg eller PWM-signal, och dess spolimpedans på 12Ω tillåter direkt anslutning till GPIO-stiften på många 3,3V mikrokontroller, vilket förenklar materialförteckningen.
MEIDI utvecklade MLT-5030 för applikationer där kapslingsakustik eller omgivningsljud kräver större effekt än vad 2,0 mm höga alternativ kan ge. Testdata från ett produktionsprov på tio enheter visar ljudtrycksnivåer mellan 87,8dB och 89,5dB vid 10 cm, med ett strömdrag på 86,7mA till 89,0mA. Dessa uppmätta resultat överensstämmer med det garanterade minimum på 80dB och en maximal ström på 100mA, vilket ger ingenjörer ett tydligt prestandaomslag att arbeta inom.
Profilhöjden på 3,0 mm ökar resonanskammarvolymen, vilket direkt översätts till högre ljudtryck jämfört med 2,0 mm-varianterna i samma serie, medan 5,0×5,0 mm fotavtryck förblir oförändrat.
En spolresistans på 12Ω gör det möjligt att driva summern direkt från en standard 3,3V mikrokontrollerutgång, vilket eliminerar behovet av ett separat transistorsteg i många konstruktioner och minskar antalet komponenter.
Driftspänningsområdet sträcker sig från 2V till 4V och omfattar encelliga litiumjonbatterier, myntceller och reglerade 3,3V-skenor utan ytterligare spänningskonditionering.
Akustisk utgång är specificerad till minst 80dB vid 10 cm under 3V-drift, med en resonansfrekvens på 4000Hz och en tolerans på ±300Hz.
Det svarta LCP-höljet är klassat för kontinuerlig drift från -20°C till +70°C och är kompatibelt med standard blyfri återflödeslödning upp till 255°C topp.
Som en passiv elektromagnetisk komponent kräver 5*3 mm SMD Magnetic Passive Buzzer en AC-exciteringssignal, vanligtvis en 4000Hz fyrkantvåg, för att producera ljud. 12Ω-spolen uppvisar en belastning som kan drivas av många 3,3V GPIO-stift som kan hämta upp till 100mA, även om en transistorbuffert fortfarande är ett rekommenderat alternativ när stiftströmkapaciteten är osäker eller när flera summer delar en skena. Driftfönstret 2V till 4V ger utrymme för batteriurladdningskurvor och matningstoleranser; vid nominella 3,0V når ljudtrycket minst 80dB och produktionsprover överstiger konsekvent 87dB, vilket bekräftar fördelen med den förstorade kaviteten.
Resonansfrekvensen är fixerad till 4000Hz, vilket ligger inom ett område där den mänskliga hörseln är mest känslig, vilket gör tonen tydligt hörbar även i måttligt bullriga miljöer. Den förskjutna ljudöppningen är utformad för att projicera tonen framåt, vilket är användbart när summern är placerad bakom ett galler eller en riktad öppning i höljet. Vid 0,1 g, tillför komponenten försumbar massa till brädet och kan placeras med standard pick-and-place-utrustning.

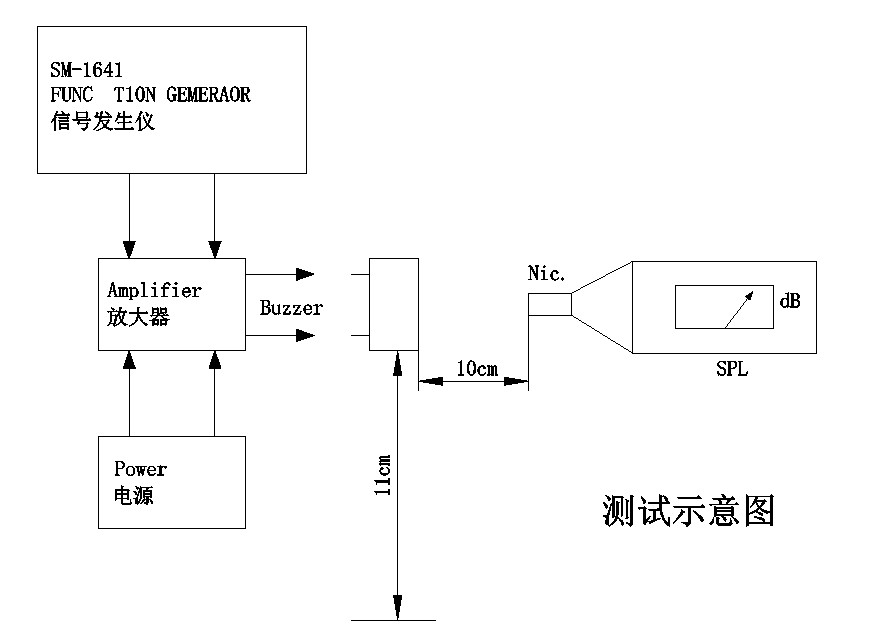

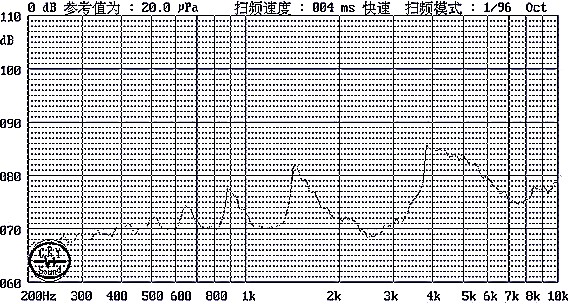

MEIDI utför akustiska tester på varje produktionsbatch, och de typiska prestandasiffrorna som anges i databladet härrör från sådana mätningar. De garanterade specifikationerna ger en tillförlitlig baslinje för systemdesign, medan provdata ger en realistisk bild av vad som kan förväntas i volymproduktion.
Den ökade kavitetshöjden på 3,0 mm ger en mätbar akustisk fördel jämfört med tunnare 2,0 mm-alternativ, utan att utöka PCB-fotavtrycket, vilket gör det till en drop-in-uppgradering för befintliga 5 mm-layouter som har det erforderliga vertikala spelet.
En spolresistans på 12 Ω möjliggör direkt GPIO-drift på många 3,3V mikrokontroller, vilket förenklar drivkretsen och sparar kortutrymme.
Matningsspänningstoleransen på 2V till 4V rymmer en mängd olika lågspänningskällor, från encelliga litiumpaket till reglerade logiska skenor.
LCP-höljet bibehåller sin form och integritet för löddynan genom återflödescykler, med en specificerad topp på 255°C och upp till tre passager, vilket stöder dubbelsidig montering där det behövs.
Riktad ljudemission genom ett förskjutet hål hjälper till att fokusera varningen mot användaren, vilket förbättrar upplevd ljudstyrka i ansiktsinstallationer.
| Parameter | Värde |
| Produkttyp | Elektromagnetisk SMD passiv summer |
| Märkspänning | 3,0 V (o‑p) |
| Driftspänning | 2–4 V (o‑p) |
| Ljudutgång vid 10 cm | ≥ 80 dB |
| Driftström | ≤ 100 mA |
| Resonansfrekvens | 4000 ± 300 Hz |
| Spolemotstånd | 12 ± 3 Ω |
| Driftstemperatur | -20 °C ~ +70 °C |
| Förvaringstemperatur | -30 °C ~ +80 °C |
| Mått (L × B × H) | 5,0 × 5,0 × 3,0 mm |
| Vikt | 0,1 g |
| Material för hölje | Svart LCP |
| Lödmetod (rekommenderas) | Återflöde: 255 ± 5 °C, 3 s; Förvärm 180 °C, 40–70 s |
Följande beskrivningar av användningsfall är baserade på MLT-5030:s elektriska och akustiska egenskaper. De tillhandahålls som vägledning för integration och bör valideras för den specifika slutprodukten och regleringsmiljön.
Industriella larmpaneler och processkontroller drar nytta av 85dB+-utgången och 5 mm kvadratfot, som passar täta I/O-kort där flera varningspunkter behövs. Höjden på 3,0 mm är vanligtvis kompatibel med utrymmet ovanför standard DIN-skenor.
Säkerhets- och åtkomstkontrollknappsatser, intrångsdetektorer och brandlarmsljud kan använda summerns riktade emission för att rikta tonen mot användaren, medan den direkta GPIO-enheten förenklar installationer med flera zoner.
Medicinsk diagnostisk utrustning som bänkanalysatorer och patientmonitorer kräver ofta en tydlig, frekvensstabil varning för avslutad cykel eller feltillstånd. 4000Hz-tonen skiljer sig från lågfrekvent omgivningsljud som är vanligt i kliniska miljöer.
Kommersiella apparater, inklusive industriella diskmaskiner, tvättmaskiner och varuautomater, kan lita på MLT-5030 för varningar om cykelslut och fel, med det breda utbudet av spänningsvariationer som är typiska för apparatens styrkort.
Hjälpsystem för bilar, såsom omvända närhetssensorer, bältespåminnare och laddningsindikatorer för elbilar, kan använda summern i 12V-system när ett seriemotstånd läggs till för att sänka spänningen, eller direkt i 3,3V-underkretsar.
Utomhus IoT-enheter, miljösensorer och smarta stadsinfrastrukturnoder som utsätts för vind- och bakgrundsljud kan dra fördel av det högre ljudtrycket som är tillgängligt från 3,0 mm-hålrummet för att bibehålla hörbarheten.
Den 5*3 mm SMD magnetiska passiva summern löser en vanlig hårdvarukonflikt: behovet av mer akustisk uteffekt utan att öka PCB-arean. Genom att höja summerns höjd från 2,0 mm till 3,0 mm skapade MEIDI en komponent som passar samma lödkuddar som de tunnare MLT-5020 och MLT-5020H, vilket möjliggör en akustisk prestandauppgradering utan ändringar i layouten. Den extra interna volymen levererar konsekvent ljudtrycksnivåer i det höga 80dB-intervallet, vilket bekräftas av produktionsprovmätningar.

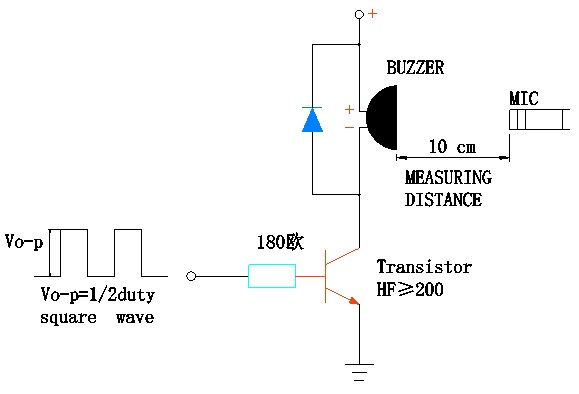

12Ω spolresistansen valdes för att hålla drivkraven enkla. Ett 3,3V MCU-stift som kan generera 100mA kan styra summern direkt, vilket är användbart i kostnadskänsliga konstruktioner där varje transistor räknas. För designers som föredrar en buffert, fungerar en liten NPN-transistor eller MOSFET med standardlogiska nivåer och lägger till minimal yta.
Det svarta LCP-huset har bevisats genom tillförlitlighetstester som inkluderar temperaturcykler, vibrations- och falltester, vilket ger förtroende för långsiktig stabilitet. Komponenten är kompatibel med automatiserade SMT-linjer och kan motstå den termiska påfrestningen från dubbelsidiga återflödesprocesser. Prover finns tillgängliga för att verifiera akustisk prestanda i din kapsling innan du bestämmer dig för produktionsvolymer.
MEIDI Intelligent Technology har tillverkat akustiska komponenter sedan 2011. Företagets fabrik i Jiangsu, Kina, arbetar under ett ISO 9001-certifierat kvalitetsledningssystem och integrerar intern LCP-gjutning, automatiserad spollindning, SMD-montering och 100 % inline akustisk testning. Denna vertikala integration tillåter MEIDI att kontrollera hela produktionskedjan, från råvara till färdig komponent, och att upprätthålla en jämn kvalitet vid höga volymer.
MLT-5030 tillverkas på samma automatiserade SMD-linjer som betjänar MEIDI:s fordons- och industrikunder. Varje batch genomgår ett program för tillförlitlighetsverifiering enligt definitionen i produktspecifikationen. Miljöbelastningsscreening inkluderar en 48-timmars exponering för hög temperatur vid +80°C, en 48-timmars kallblötning vid -30°C och fem termiska chockcykler mellan dessa temperaturer. Mekanisk robusthet bekräftas av vibrationstestning från 10Hz till 55Hz med 1,0 mm amplitud på alla axlar, följt av tre 75 cm fritt fall på en hårdträyta. Fuktmotståndet utvärderas vid 50°C och 90–95 % relativ luftfuktighet i 48 timmar, och lödningsintegriteten valideras genom ett 250°C lödvärmetest och full återflödesprofilering.
Typisk produktionsprestanda för MLT-5030, inspelad från ett prov på tio enheter, visar ljudtryck mellan 87,8dB och 89,5dB, ström mellan 86,7mA och 89,0mA och en stabil 4000Hz resonansfrekvens. Dessa siffror visar den enhetlighet som uppnåtts av tillverkningsprocessen och är tillgängliga för kundgranskning tillsammans med fullständiga batchtestrapporter.
1. Hur jämförs MLT-5030 akustiskt med 2,0 mm MLT-5020-modellerna?
Kaviteten på 3,0 mm ger MLT-5030 en större intern resonansvolym, vilket leder till högre ljudtryck. Medan det garanterade minimumet är 80dB, mäter produktionsprover rutinmässigt 87dB till 89dB. Fotavtrycket på 5,0×5,0 mm är identiskt, så MLT-5030 kan ersätta en 2,0 mm summer utan PCB-ändringar så länge som ytterligare 1,0 mm höjd är tillgänglig ovanför kortet.
2. Vad är det minsta utrymme som behövs ovanför MLT-5030?
Summerkroppen sträcker sig 3,0 mm över PCB-ytan. För att undvika akustiska hinder är det tillrådligt att hålla en fri zon på minst 4–5 mm totalt från skivans yta, inklusive ljudporten. En närliggande yta för nära bländaren kan minska den upplevda ljudstyrkan och förskjuta frekvensgången.
3. Kan jag byta ut en genomgående magnetisk summer med MLT-5030?
Ja, den 5*3 mm SMD magnetiska passiva summern ger ett alternativ för ytmontering i ett 5,0 mm kvadratfotavtryck. PCB kommer att behöva omdesignas för SMD-kuddar, men 12Ω-spolen och 3V-enheten är kompatibla med många 3,3V-logikkretsar som tidigare drev genomgående delar. En transistorbuffert kan fortfarande användas om den befintliga kretsen redan inkluderar en.
4. Är MLT-5030 lämplig för batteridrivna enheter?
Med ett maximalt strömdrag på 100mA vid 3,0V är summern hanterbar för de flesta batterikonfigurationer, inklusive encelliga Li-ion och 3V myntceller. Driftområdet 2V till 4V täcker urladdningskurvan för en litiumcell utan reglering. För applikationer med ultralåg effekt kan en minskning av PWM-driftcykeln till under 50 % sänka medelströmmen ytterligare, till priset av ett visst ljudtryck.
5. Vilken återflödesprofil rekommenderas för MLT-5030?
Det svarta LCP-höljet tål standard blyfritt återflöde med en topp på 255±5°C i 3 sekunder, efter en förvärmning vid 180°C i 40–70 sekunder. Upp till tre återflödespassager är tillåtna. Den detaljerade profilen ingår i produktspecifikationen och MEIDI kan ge vägledning för specifika ugnsinställningar.
För att begära en offert, beställa tekniska prover eller diskutera OEM/ODM-anpassning, kontakta MEIDI via förfrågningsformuläret. Applikationsteknikteamet kan hjälpa till med kapslingsakustik, optimering av drivkretsar och validering av återflödesprofiler för din produktionsmiljö. MEIDI:s vertikalt integrerade tillverkning och ISO 9001 kvalitetssystem ger den konsekvens som behövs för program med stora volymer.
