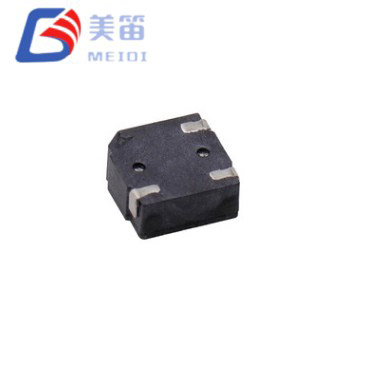

Den 5*5*2 mm ytmonterade magnetiska passiva summern är en ytmonterad elektromagnetisk passiv summer som kombinerar ett kompakt 5,0×5,0 mm fotavtryck med en akustisk port i mitten. Denna symmetriska öppning hjälper till att utstråla ljud jämnare runt komponenten, vilket gör den upplevda ljudstyrkan mindre beroende av slutenhetens orientering. De elektriska egenskaperna är identiska med de för offset-hole MLT-5020: en 12Ω spole som kan drivas direkt från många 3,3V mikrokontrollerstift, en märkspänning på 3,0V och en resonansfrekvens på 4000Hz. Med en höjd på 2,0 mm och en massa på 0,1 g är delen kompatibel med standard pick-and-place-utrustning och återflödeslödning.
Valet mellan konfigurationer med mitthål och offsethål är i första hand akustiskt. När summern är monterad bakom ett galler som är i linje med mitten av komponenten, eller när enheten kan användas i flera riktningar, kan det symmetriska emissionsmönstret för MLT-5020H ge en mer konsekvent varning. MEIDI tillverkar båda varianterna på samma automatiserade produktionslinjer, med identisk tillförlitlighetstestning och spårbarhet, så beslutet kan baseras enbart på applikationens ljudfältskrav.

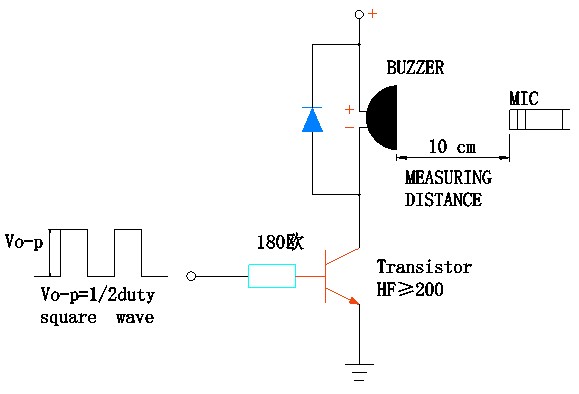

Som en passiv elektromagnetisk givare behöver den 5*5*2 mm ytmonterade magnetiska passiva summern en extern AC-signal för att generera ljud. En 4000Hz fyrkantvåg med en 50% arbetscykel vid märkspänningen kommer att producera den specificerade utsignalen. 12Ω spolresistansen innebär att många 3,3V mikrokontroller kan driva summern utan en separat transistor, även om en enkel NPN-buffert förblir ett säkert alternativ när GPIO-strömkapaciteten inte är garanterad. Driftfönstret 2V till 4V täcker encells litiumbatterier, myntceller och reglerad logikförsörjning.

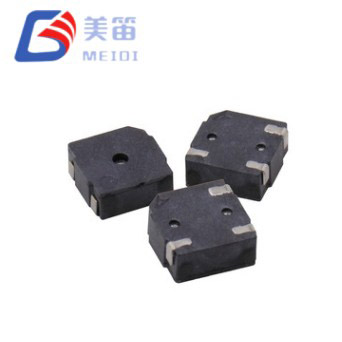

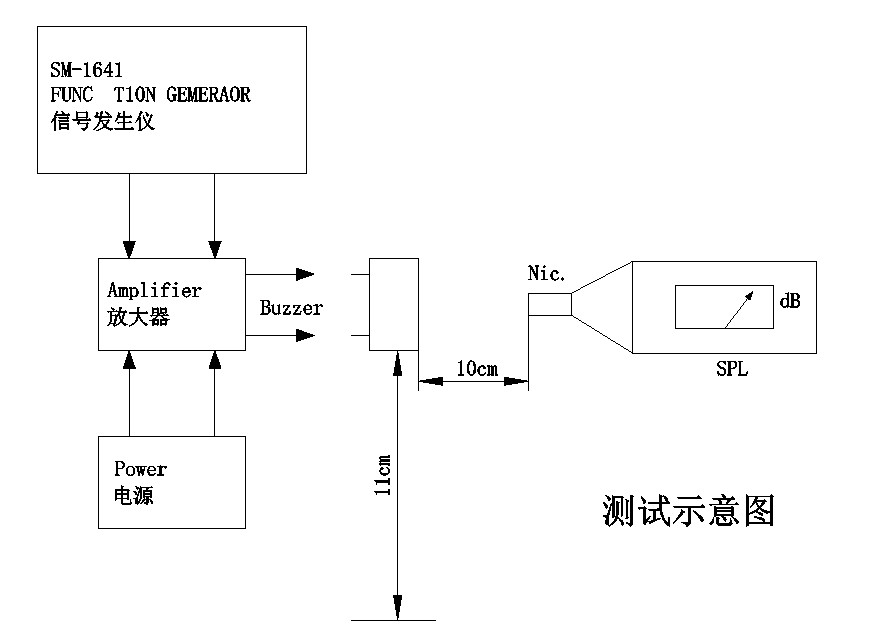

Mitthålsöppningen är placerad i husets geometriska centrum. Detta arrangemang tenderar att producera ett mer enhetligt ljudfält i den främre halvklotet jämfört med en förskjuten port, där nivån kan sjunka märkbart när lyssnaren är placerad bort från hålets axel. För en handhållen skanner, en bärbar bildskärm eller en väggmonterad panel som kan närma sig från olika vinklar, kan denna egenskap vara en användbar skillnad. Det garanterade lägsta ljudtrycket är 80dB vid 10cm, och produktionsmätningar på provsatser visar vanligtvis värden i mitten av 80dB-intervallet.
Summern levereras på 330 mm rullar med 2500 stycken per rulle, redo för höghastighets SMT-placering. Den svarta LCP-kroppen har visat sig motstå flera återflödescykler och de termiska och mekaniska påfrestningar som beskrivs i tillförlitlighetsavsnittet nedan.

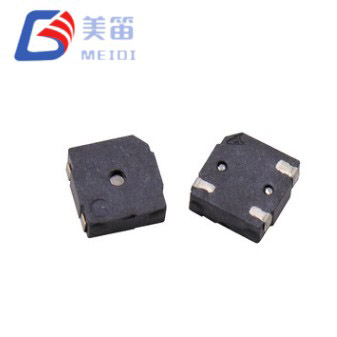

Ljudporten är placerad i mitten av huset så att den akustiska uteffekten påverkas mindre av monteringsriktningen, vilket är användbart när den slutliga enheten kan hållas eller installeras i olika positioner.
En spolresistans på 12Ω gör att summern kan anslutas direkt till ett 3,3V GPIO-stift som kan generera upp till 100mA, vilket tar bort behovet av en extern drivtransistor i många utföranden.
Driftspänningsområdet 2V till 4V ger kompatibilitet med litiumjonceller, myntceller och standardskenor på 3,3V utan extra reglering.
Vid 5,0 mm kvadrat och 2,0 mm hög, passar paketet inom samma PCB-område som många andra miniatyr SMD-summerare, samtidigt som det levererar ett nominellt ljudtryck på minst 80 dB.
Resonansfrekvensen är specificerad vid 4000Hz med en tolerans på ±300Hz, vilket placerar tonen i det känsligaste området av mänsklig hörsel.
Det svarta LCP-höljet är designat för blyfri återflödeslödning och tål den termiska profilen av dubbelsidig PCB-montage.
Tejp-och-rullförpackningar med 2500 enheter per rulle stöder automatisk placering och minimerar bytestid på högvolymslinjer.
| Parameter | Värde |
| Produkttyp | Elektromagnetisk SMD passiv summer |
| Märkspänning | 3,0 V (o‑p) |
| Driftspänning | 2–4 V (o‑p) |
| Ljudutgång vid 10 cm | ≥ 80 dB |
| Driftström | ≤ 100 mA |
| Resonansfrekvens | 4000 ± 300 Hz |
| Spolemotstånd | 12 ± 3 Ω |
| Driftstemperatur | -20 °C ~ +70 °C |
| Förvaringstemperatur | -30 °C ~ +80 °C |

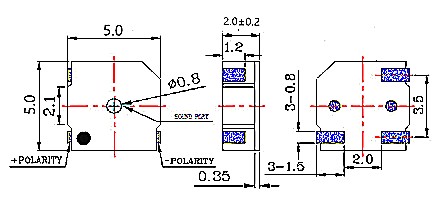

| Mått (L × B × H) | 5,0 × 5,0 × 2,0 mm |
| Vikt | 0,1 g |
| Material för hölje | Svart LCP |
| Förpackning | Tejp & rulle; 2500 st per 330mm rulle |
| Lödmetod (rekommenderas) | Återflöde: 255 ± 5 °C, 3 s; Förvärm 180 °C, 40–70 s |
Applikationsförslagen som följer är härledda från komponentens elektriska och mekaniska specifikationer. De är inte en ersättning för slutproduktvalidering mot relevanta standarder.
Handhållna industriterminaler som streckkodsläsare och RFID-läsare, där enheten ofta roteras under användning och summern måste förbli hörbar oavsett orientering.
Medicinska bärbara enheter och bärbara diagnostiska verktyg som behöver en kompakt varningskälla med förutsägbar ljuddistribution, inklusive insulinpumpar, patientmonitorer och ambulatoriska inspelare.
Smarta hempaneler och väggmonterade kontroller vars frontvända galler är naturligt i linje med emissionsmönstret i mitten, vilket ger en balanserad varning över hela rummet.
Elektronik för fordonshytt, inklusive bältespåminnare och dörren på glänt, där summern kan placeras bakom en liten öppning och den symmetriska utgången hjälper till att bibehålla konsekvent volym.
IoT-gatewaynoder och sensorhubbar som kräver en hörbar statusindikator i ett mycket litet fotavtryck; 2V till 4V-försörjningsområdet matchar vanliga batteri- och energiskördande kraftarkitekturer.
Konsumenttillbehör som powerbanks, Bluetooth-spårare och laddningsfodral, där summern ger varningar om ström på och låg batterinivå i ett plasthölje med begränsat utrymme.

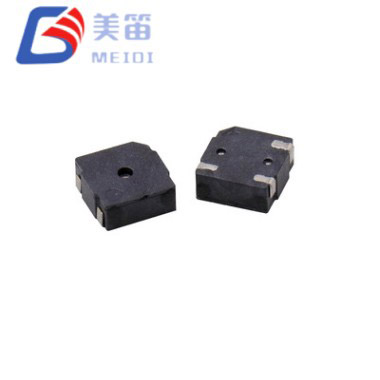

Den 5*5*2 mm ytmonterade magnetiska passiva summern är i huvudsak MLT-5020 med en annan akustisk portgeometri. Elektriskt och mekaniskt är de två delarna utbytbara. Fördelen med designen med mitthålet är ett mer enhetligt strålningsmönster: vid testning varierar ljudtrycksnivån mindre med vinkeln mellan summern och mätmikrofonen. Detta kan vara en fördel när enheten inte har en fast lyssningsposition, eller när flera användare behöver höra varningen från olika håll.
Det 5,0 mm kvadratiska fotavtrycket och 2,0 mm höjden gör MLT-5020H till ett praktiskt val för kretskort med begränsat utrymme. 12Ω-spolen håller frekvensomriktarkraven enkla, och LCP-huset har kvalificerats genom det fullständiga tillförlitlighetsprogrammet som beskrivs nedan. För projekt som redan använder MLT-5020 men som vill utvärdera den akustiska effekten av en mittport kan ändringen göras utan att tavlan ändras.
MEIDI Intelligent Technology har producerat elektromagnetiska och piezoelektriska akustiska komponenter sedan 2011. Företaget driver en vertikalt integrerad anläggning i Jiangsu, Kina, som täcker LCP-gjutning, precisionsspolelindning, SMD-montering och inline akustisk testning. ISO 9001-certifiering och ett dedikerat tillförlitlighetslaboratorium ger ramen för konsekvent kvalitet, och spårbarhet på batchnivå upprätthålls för alla försändelser.
MLT-5020H tillverkas på samma automatiserade linjer som levererar till MEIDI:s fordons- och industrikunder. Varje produktionssats är föremål för det program för tillförlitlighetsverifiering som föreskrivs i produktspecifikationen. Screening av klimatpåfrestningar inkluderar 48 timmar vid +80°C, 48 timmar vid -30°C och fem termiska chockcykler mellan dessa ytterligheter med 30 minuters uppehåll. Mekanisk uthållighet kontrolleras genom svepande vibrationer från 10Hz till 55Hz vid 1,0 mm amplitud på alla tre axlarna och genom tre fall på 75 cm på en hårdträyta. Luftfuktighetsbeständighet bekräftas av en 48-timmars exponering för 50°C och 90–95 % relativ luftfuktighet, följt av en 2-timmars återhämtning. Lödningsintegriteten verifieras genom ett 250°C lödvärmetest och full återflödesprofilvalidering.

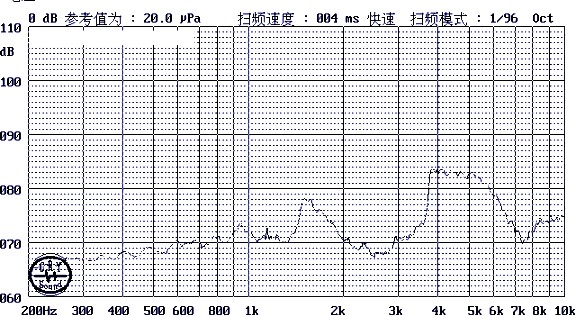

Produktionsprovmätningar för MLT-5020H visar vanligtvis ljudtryck mellan 84,5 dB och 87,5 dB, med strömvärden mellan 85,4 mA och 88,1 mA. Dessa siffror är representativa för standardproduktion och dokumenteras i de batchtestrapporter som är tillgängliga för kunderna. De garanterade gränserna förblir på 80dB minimum och 100mA maximum.
1. Hur skiljer sig MLT-5020H från MLT-5020?
Den enda skillnaden är läget för ljuduttaget. MLT-5020H har ett mitthål, medan MLT-5020 har ett förskjutet hål. Alla elektriska parametrar, dimensioner och lödegenskaper är desamma. Valet beror på om ett symmetriskt strålningsmönster är fördelaktigt för applikationen.
2. Kan denna summer placeras av vanliga plock-och-place-maskiner?
Ja. Den levereras i tejp-och-rulle-format med 2500 stycken per 330 mm rulle. Den plana övre ytan och 5,0 mm fyrkantiga kropp är väl lämpade för standard SMT-munstycken och syninriktningssystem.
3. Vilken drivsignal rekommenderas?
En 4000Hz fyrkantsvåg vid 3,0V topp-till-topp, 50 % arbetscykel. Eftersom spolen är 12Ω kan ett 3,3V MCU-stift som kan leverera 100mA driva summern direkt. Om stiftströmmen är lägre ger en NPN-transistor med basmotstånd ett robust alternativ. En liten flygback-diod över spolen rekommenderas för att skydda föraren.
4. Påverkar centrumhålets design frekvensen eller SPL jämfört med en offsethålsummer?
Resonansfrekvensen och nominell SPL är identiska. Fördelen med mitthålet är ett mer enhetligt ljudfält: ljudtrycksnivån varierar mindre när mätvinkeln ändras. Detta är särskilt användbart när enhetens orientering inte är fixerad.
5. Kan MLT-5020H drivas på andra frekvenser än 4kHz?
Den kommer att reagera på drivsignaler över ett frekvensområde, men den maximala utsignalen sker vid den mekaniska resonansen på 4000±300Hz. Att köra utanför detta band kommer att minska ljudnivån. För applikationer som behöver en variabel ton är det bäst att hålla sig nära resonanspunkten.
För att begära en offert, beställa tekniska prover eller diskutera anpassade ändringar, kontakta MEIDI via förfrågningsformuläret. Applikationsteamet kan tillhandahålla layoutrekommendationer, drivkretsscheman och akustiska simuleringsdata för din kapslingsdesign.
