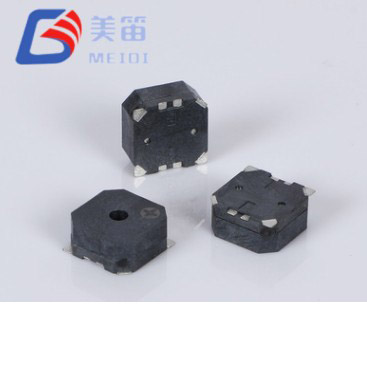

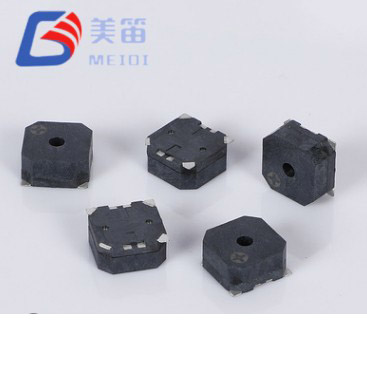

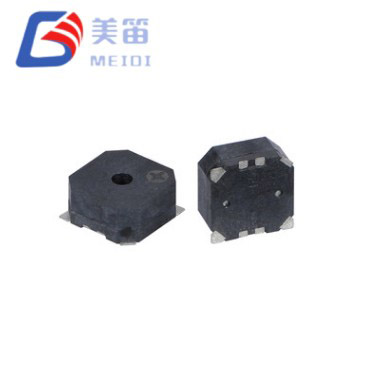

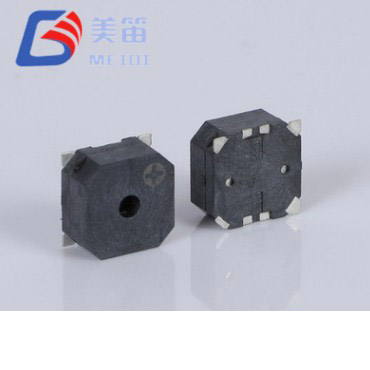

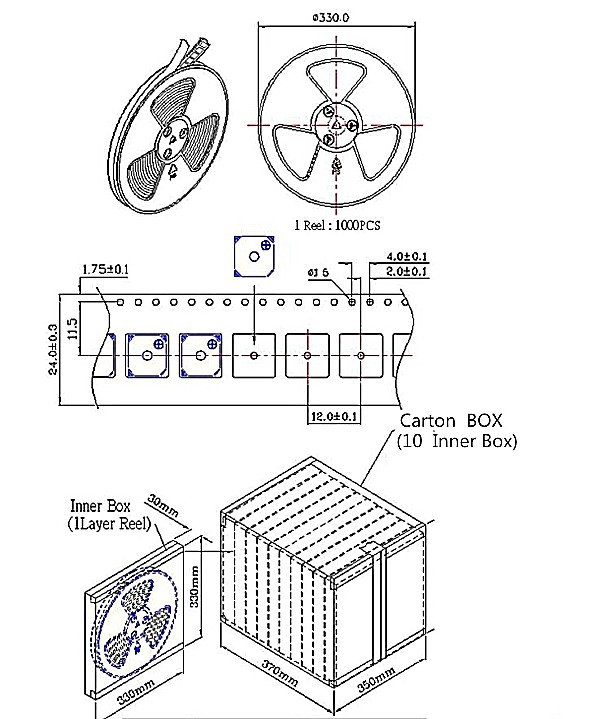

Den 8,5*8,5*3 mm SMD magnetiska passiva summern ger en praktisk lösning för konstruktioner som kräver en ytmonterad elektromagnetisk summer med flexibiliteten att rymma olika matningsskenor på ett enda PCB-fotavtryck. Två impedansvarianter delar samma 8,5×8,5×3,0 mm-paket: 16Ω-versionen täcker 2,5V till 4,5V-system, medan 32Ω-versionen är optimerad för 4,5V till 6,5V-drift. Eftersom båda har identiska mekaniska dimensioner kan ingenjörer utvärdera spännings- och strömavvägningar under prototypframställning utan att förbinda sig till separata kortlayouter eller höljesdesigner.
Som passiva givare kräver MLT‑8530H‑16R och MLT‑8530H‑32R en extern fyrkantsvåg eller PWM-signal för att generera ljud. Detta tillvägagångssätt ger full kontroll över frekvens, varaktighet och moduleringsmönster i händerna på firmwareteamet, vilket gör det möjligt att skapa distinkta varningssekvenser utan att byta hårdvara. Resonansfrekvensen är inställd på 2700±300Hz, och båda varianterna garanterar en lägsta ljudtrycksnivå på 85dB vid 10cm under sina respektive märkspänningar.
Det svarta LCP-höljet är kompatibelt med standard blyfri återflödeslödning, och profilhöjden på 3,0 mm tillåter placering i sammansättningar där det vertikala utrymmet är minimalt men akustisk prestanda inte kan offras. Följande avsnitt beskriver elektriska egenskaper, drivrekommendationer, tillförlitlighetsverifiering och valvägledning för att integrera denna serie i industri-, säkerhets-, fastighetsautomation och bärbar utrustning.
Två spolresistanser från en mekanisk design: 16Ω för applikationer med lägre spänning och 32Ω för vanliga 5V-skenor.
Extern enhet krävs. Den passiva elektromagnetiska strukturen förväntar sig en AC-vågform, vanligtvis en 2700Hz fyrkantsvåg, som ger friheten att implementera anpassade tonmönster, varierande varaktigheter och flertonsvarningar helt och hållet genom programvara.

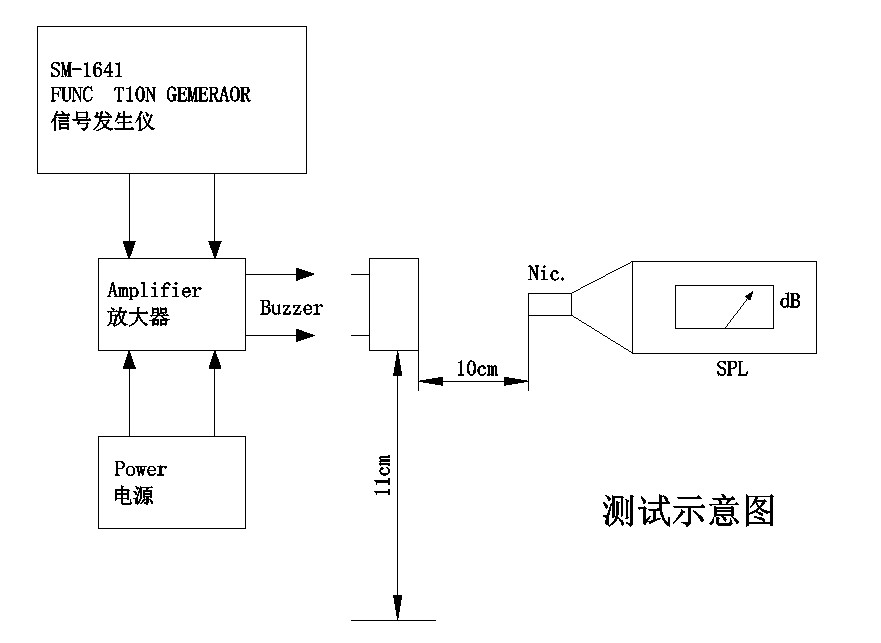

Garanterat ljudeffekt på minst 85dB på 10 cm avstånd, mätt vid märkspänningen för varje variant.

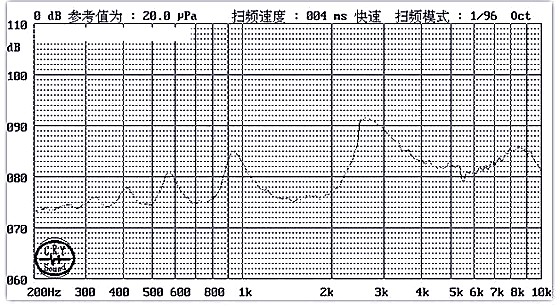

Resonansfrekvens 2700±300Hz, med batchprovdata som bekräftar ett tätt 2700Hz centrum över flera enheter.

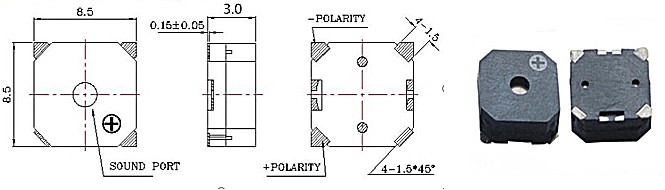

Kompakt 8,5×8,5 mm fotavtryck och 3,0 mm höjd, designad för täta SMT-enheter där brädytan och spelrummet är begränsat.
Drifttemperaturintervall från -30°C till +70°C, stöder kallstartsförhållanden och utomhuskapslingar.
Svart LCP-hölje kompatibelt med återflödeslödning upp till 255±5°C, såväl som våg- och manuella processer.
| Parameter | MLT-8530H-16R | MLT-8530H-32R |
| Märkspänning | 3,6 V (Vo‑p) | 5 V (Vo‑p) |
| Driftspänning | 2,5 – 4,5 V (Vo‑p) | 4,5 – 6,5 V (Vo‑p) |
| Ljudutgång vid 10 cm | ≥ 85 dB | ≥ 85 dB |
| Driftström | ≤ 100 mA | ≤ 80 mA |
| Resonansfrekvens | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Spolemotstånd | 16 ± 3 Ω | 32 ± 3 Ω |
| Driftstemperatur | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Förvaringstemperatur | -40 °C ~ +85 °C | -40 °C ~ +85 °C |
| Mått (L × B × H) | 8,5 × 8,5 × 3,0 mm | 8,5 × 8,5 × 3,0 mm |
| Vikt | 0,5 g | 0,5 g |
| Material för hölje | Svart LCP | Svart LCP |
Ett enda PCB-landmönster rymmer både 16Ω- och 32Ω-delarna, vilket möjliggör plattformsdesigner som kan fyllas i enligt målsystemets spänning utan layoutändringar.
Den passiva drivningsarkitekturen förlitar sig på en externt genererad fyrkantvåg, som gör att mikrokontrollern kan definiera tonfrekvens, repetitionsfrekvens och mönster. Det finns ingen intern oscillator som begränsar det akustiska beteendet.
Akustisk utgång är specificerad till minst 85dB för båda varianterna, med en resonansfrekvens på 2700Hz och en tolerans på ±300Hz.
Strömförbrukningen är klassad till ≤100mA för 16Ω-versionen vid 3,6V och ≤80mA för 32Ω-versionen vid 5V, vilket ger tydliga siffror för nätaggregatets storlek.
Höjden på 3,0 mm håller komponenten inom z-envelopet för många flerkortssystem, medan 8,5 mm kvadratfotavtrycket bevarar intilliggande routingkanaler.
Kontinuerlig drift specificeras från −30°C, en nedre gräns som utökar det användbara intervallet utöver vad många summerare av kommersiell kvalitet erbjuder.
Det svarta LCP-paketet tål återflöde, våg- och handlödningsprofiler, vilket ger tillverkarna flexibilitet i monteringssekvensen.
| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk SMD passiv summer | — |
| Märkspänning | 3,6 V (Vo‑p) | Nominell |
| Driftspänning | 2,5 – 4,5 V (Vo‑p) | Kontinuerlig |
| Ljudutgång vid 10 cm | ≥ 85 dB | Vid 3,6V, 10 cm |
| Driftström | ≤ 100 mA | På 3,6V |
| Resonansfrekvens | 2700 ± 300 Hz | Vid märkspänning |
| Spolemotstånd | 16 ± 3 Ω | Vid 25 °C, DC |
| Driftstemperatur | -30 °C ~ +70 °C | Kontinuerlig |
| Förvaringstemperatur | -40 °C ~ +85 °C | Icke-fungerande |
| Mått (L × B × H) | 8,5 × 8,5 × 3,0 mm | Endast kropp |
| Vikt | 0,5 g | Typisk |
| Material för hölje | Svart LCP | Reflow-kompatibel |
| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk SMD passiv summer | — |
| Märkspänning | 5 V (Vo‑p) | Nominell |
| Driftspänning | 4,5 – 6,5 V (Vo‑p) | Kontinuerlig |
| Ljudutgång vid 10 cm | ≥ 85 dB | Vid 5V, 10 cm |
| Driftström | ≤ 80 mA | Vid 5V |
| Resonansfrekvens | 2700 ± 300 Hz | Vid märkspänning |
| Spolemotstånd | 32 ± 3 Ω | Vid 25 °C, DC |
| Driftstemperatur | -30 °C ~ +70 °C | Kontinuerlig |
| Förvaringstemperatur | -40 °C ~ +85 °C | Icke-fungerande |
| Mått (L × B × H) | 8,5 × 8,5 × 3,0 mm | Endast kropp |
| Vikt | 0,5 g | Typisk |
| Material för hölje | Svart LCP | Reflow-kompatibel |
| Variant | SPL-intervall (dB) | Strömområde (mA) | Frekvens (Hz) | Impedansintervall (Ω) |
| MLT-8530H-16R | 89,9 – 92,5 | 68,6 – 72,5 | 2700 | 15.4 – 16.5 |
| MLT-8530H-32R | 90,1 – 92,4 | 59,6 – 63,1 | 2700 | 30.5 – 32.8 |
De uppmätta värdena visar den typiska spridningen inom en produktionssats. Garanterade gränser anges i de individuella specifikationstabellerna ovan. Kontakta MEIDI för fullständiga batchtestrapporter och processkapacitetsdata.

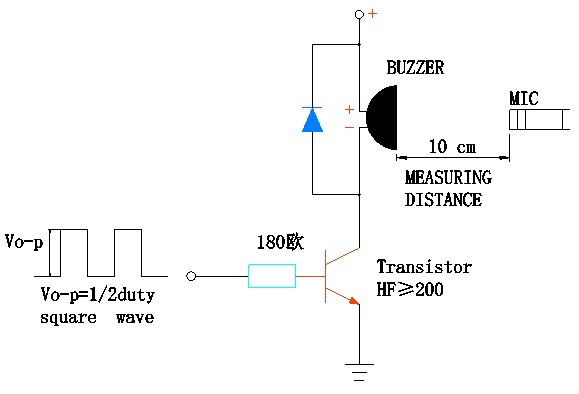

| Variant | Rekommenderad drivrutin | Typisk konfiguration | Anmärkningar |
| MLT-8530H-16R | Transistorbuffert | NPN-transistor eller MOSFET på logisk nivå med bas-/gatemotstånd | Direkt GPIO-enhet är inte möjlig på grund av det nuvarande kravet; ett kopplingselement är nödvändigt. |
| MLT-8530H-16R | Drivrutin för öppen samlare | NPN med pull-up för matning | Standardkonfiguration; välj basmotstånd enligt transistordatablad. |
| MLT-8530H-32R | Transistorbuffert | NPN-transistor eller MOSFET på logisk nivå med bas-/gatemotstånd | Nödvändig; GPIO-stift kan inte leverera belastningsströmmen direkt. |
| MLT-8530H-32R | Dedikerad summerdrivrutin IC | Fyrkantsvågsutgång, 5V kapabel | Se till att utfrekvensen är inställd på 2700Hz för maximalt ljudtryck. |
| Båda varianterna | Ljudförstärkare | Sinus- eller fyrkantvåg, utgångsimpedans anpassad till spolresistans | Användbar när volymkontroll eller vågformsrenhet krävs. |
En 2700Hz fyrkantsvåg med 50 % arbetscykel, vid den nominella topp-till-toppspänningen, ger den specificerade akustiska prestandan. Att driva summern vid frekvenser bort från resonans kommer att minska ljudnivån och öka den reaktiva belastningen.
Anmärkningarna nedan är baserade på de elektriska och miljömässiga specifikationerna för 8,5*8,5*3 mm SMD Magnetic Passive Buzzer. De är inte designgarantier; verifiera prestanda mot dina specifika krav och tillämpliga standarder.
Industriella automationspaneler: fellarm och processstatusindikatorer i PLC- och motordrivsystem drar nytta av alternativet med dubbla impedanser, som är i linje med både 3,3V och 5V styrlogik utan kortändringar.
Säkerhet och åtkomstkontroll: intrångspaneler och kortläsare kan generera distinkta PWM-kontrollerade larmrytmer, vilket hjälper operatörer att skilja mellan olika händelser.
Byggnads- och hemautomation: gatewayhubbar, rökdetektoranslutningar och termostatbekräftelser förlitar sig på summerns förmåga att producera programvarudefinierade meddelandemönster.
Batteridrivna instrument: 16Ω-varianten passar 3,3V Li-ion-system, medan 32Ω-varianten är optimerad för 5V-reglerad strömförsörjning och täcker ett brett utbud av bärbar utrustning.
Telekommunikationsinfrastruktur: skåpintrång och strömavbrottslarm på utomhus eller ouppvärmda platser drar nytta av den nedre driftsgränsen -30°C.
Utomhus och termiskt exponerade kapslingar: utrustning som utsätts för stora temperatursvängningar kan bero på det specificerade driftintervallet −30°C till +70°C för konsekvent varningsgenerering.
| Designkrav | MLT-8530H-seriens fördel |
| Plattformsspänningen återstår att bekräfta | Gemensamt fotavtryck tillåter ett sent byte mellan 16Ω och 32Ω, vilket bevarar PCB-layouten. |
| Avvägning mellan spänningshöjd och strömförbrukning | 16Ω-versionen arbetar med lägre spänningar, medan 32Ω-versionen minskar strömförbrukningen på 5V-skenor. |
| Behov av anpassningsbara varningsmönster | Passiv design ger full kontroll över tonfrekvens, på-av-timing och modulering till mikrokontrollern. |
| Täta PCB fastigheter | 8,5 mm fyrkantig kropp och 3,0 mm höjd passar täta SMT-layouter. |
| Utbyggnad i kallt klimat | −30°C driftgolv är dokumenterat i specifikationen. |
| Blandade lödningsprocesser | Reflow, wave och manuell lödning omfattas alla av produktspecifikationen. |
Den 8,5*8,5*3 mm SMD magnetiska passiva summern upptar en position mellan de minsta SMD-summerna och större typer av genomgående hål. Höjden på 3,0 mm ger tillräckligt med intern volym för robust akustisk uteffekt, medan det delade fotavtrycket över två impedansvärden ger designteam friheten att optimera det elektriska gränssnittet sent i utvecklingscykeln. 2700Hz resonansfrekvensen, lägre än de vanligare 4kHz, kan också föredras i akustiska miljöer där en något djupare ton ger bättre urskiljning.
Utvärderingsprover finns tillgängliga för båda impedansvarianterna så att du kan bekräfta ljudtryck, strömförbrukning och drivkompatibilitet på ditt eget kort.
MEIDI Intelligent Technology har producerat elektromagnetiska och piezoelektriska akustiska komponenter sedan 2011. Företagets vertikalt integrerade fabrik i Jiangsu, Kina, kombinerar intern LCP-gjutning, automatiserad spollindning, SMD-montering och 100 % akustisk testning. ISO 9001-certifiering och ett dedikerat tillförlitlighetslaboratorium tillhandahåller ramverket för konsekvent kvalitet i högvolymproduktion. Kunder inom fordons-, industri-, säkerhets- och konsumentelektroniksektorerna litar på MEIDI:s tekniska support och leverans i tid.
MLT-8530H-serien tillverkas under samma kvalitetssystem. Varje batch utsätts för ett program för tillförlitlighetsverifiering som följer produktspecifikationen. Screening för miljöbelastning består av 48 timmar vid +80±2°C, 48 timmar vid −30±2°C och fem cykler av termisk chock mellan dessa ytterligheter med 30 minuters uppehåll vid varje temperatur. Mekanisk robusthet bekräftas genom vibrationstestning från 10Hz till 55Hz vid 1,0 mm amplitud på alla tre axlarna, följt av tre 75 cm fritt fall på en 10 mm hårdträyta.
Luftfuktighetsbeständigheten utvärderas genom att exponera proverna för 50±5°C vid 90–95 % relativ luftfuktighet i 48 timmar, med en 2-timmars återhämtning av omgivningen före mätning. Lödintegriteten valideras genom ett 10-sekunders lödvärmetest vid 250±5°C (komponentkropp 2,0 mm från lödpunkten) och genom full återflödesprofilering. Alla testvillkor, acceptanskriterier och batchdokumentation finns tillgängliga för kundgranskning. För projekt som kräver utökade kvalifikationer, till exempel de som regleras av standarder för fordon eller medicintekniska produkter, kan MEIDI:s kvalitetsteam diskutera ytterligare screeningprotokoll.
1. Hur väljer jag mellan MLT-8530H-16R och MLT-8530H-32R?
Valet beror på din tillgängliga drivspänning och hur mycket ström ditt nätaggregat kan leverera. 16Ω-delen fungerar från 2,5V till 4,5V och passar naturligt för 3,3V logik eller encells Li-ion-designer. 32Ω-delen fungerar från 4,5V till 6,5V, matchar standard 5V-skenor och drar mindre ström för samma akustiska utgång. Eftersom båda delar samma landmönster, kan du utvärdera en variant och senare byta till den andra utan att modifiera PCB.
2. Vilken drivkrets ska jag använda för varje variant?
Båda typerna kräver en extern fyrkantsvåg på 2700Hz och märkspänningen. En transistorbuffert eller MOSFET på logisk nivå behövs eftersom spolströmmen (≤100mA för 16Ω, ≤80mA för 32Ω) överskrider kapaciteten hos de flesta mikrokontroller GPIO-stift. En enkel NPN-transistor med basmotstånd är den vanligaste lösningen. Dedikerade summerdrivrutiner kan också användas; se till att utfrekvensen är inställd på 2700Hz för att nå resonanspunkten.
3. Kan jag köra MLT‑8530H‑16R på en 5V-försörjning eller 32Ω-versionen på 3,3V?
Att använda 16Ω-varianten över 4,5V riskerar att överhetta spolen. 32Ω-varianten under 4,5V kommer att producera reducerad ljudutgång som kan falla under det specificerade 85dB minimum. Om din systemspänning är fast och inte matchar det naturliga omfånget för någon av delarna, kan MEIDI föreslå alternativa modeller eller diskutera ett litet värde seriemotstånd för 16Ω-versionen, även om detta kommer att sänka ljudtrycket.
4. Vilken betydelse har 2700Hz frekvensen jämfört med 4000Hz summer?
Mittfrekvensen på 2700Hz är lägre än de 4kHz som är typiska för många kompakta SMD-surrar. Båda sitter inom bandet där den mänskliga hörseln är känslig, men den lägre tonhöjden kan uppfattas som mindre gäll och kan bete sig annorlunda inne i en inhägnad. Det bästa valet beror på det omgivande brusspektrumet och vilken typ av varningsdifferentiering som din produkt behöver. Prototyptestning med båda frekvensområdena rekommenderas om tonkvaliteten är kritisk.
5. Vad säger provmättabellerna mig?
Provdata på 10 enheter visar den typiska prestandaspridningen för ljudtryck, ström, frekvens och impedans. Dessa siffror är endast informativa och ersätter inte de garanterade gränserna: ≥85dB, 2700±300Hz och spolresistans inom ±3Ω från det nominella värdet. Produktionsbatchrapporter som dokumenterar dessa parametrar för varje leverans är tillgängliga på begäran.
För hjälp med val av impedans, referensdesign för drivkretsar, spänningsspecifika akustiska mätningar eller OEM-anpassningsdiskussioner, skicka dina krav via kontaktformuläret. MEIDIs applikationsingenjörsteam svarar normalt inom en arbetsdag med teknisk dokumentation, provtillgänglighet och volympriser.
MEIDI:s Jiangsu-fabrik har levererat elektromagnetiska och piezoelektriska akustiska komponenter till globala kunder i över ett decennium. Intern LCP-gjutning, automatiserad spollindning, SMD-montering och full akustisk testkapacitet säkerställer konsekvent kvalitet vid de volymer som efterfrågas av industri-, fordons- och konsumentmarknaderna. ISO 9001-processer och ett dedikerat tillförlitlighetslaboratorium stödjer prestandadata som publiceras för varje produkt.
