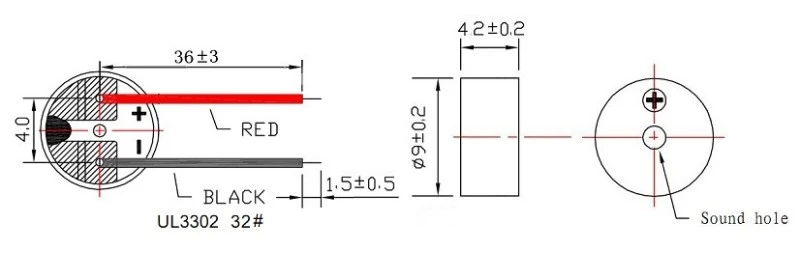

9 mm × 4,2 mm ytmonteringsfotavtryck för PCB-enheter
2730Hz resonansfrekvens för tongenerering med extern enhet
16Ω låg spolimpedans för 3,3V mikrokontroller GPIO-gränssnitt
Min. 85dB ljudtryck vid 10 cm vid körning vid 3Vo-p, 2730Hz, 50 % arbetscykel
Svart LCP-hus med termisk stabilitet för blyfria återflödesprofiler
2-4Vo-p driftområde för 3,3V logiska matningsnivåer

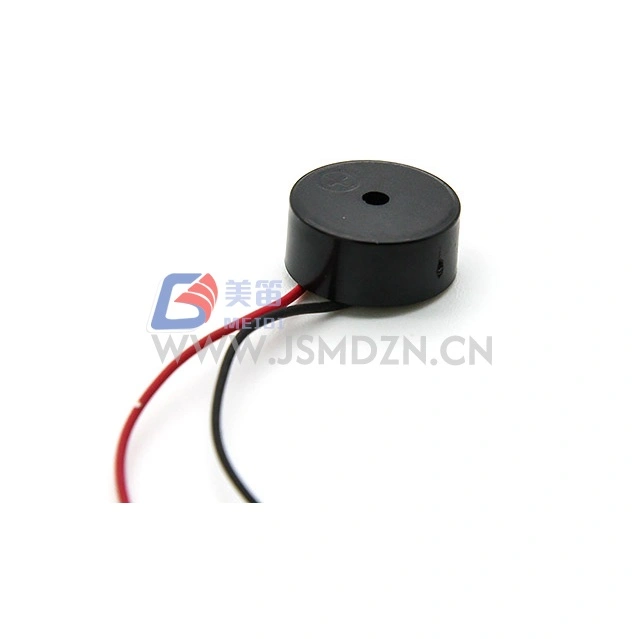

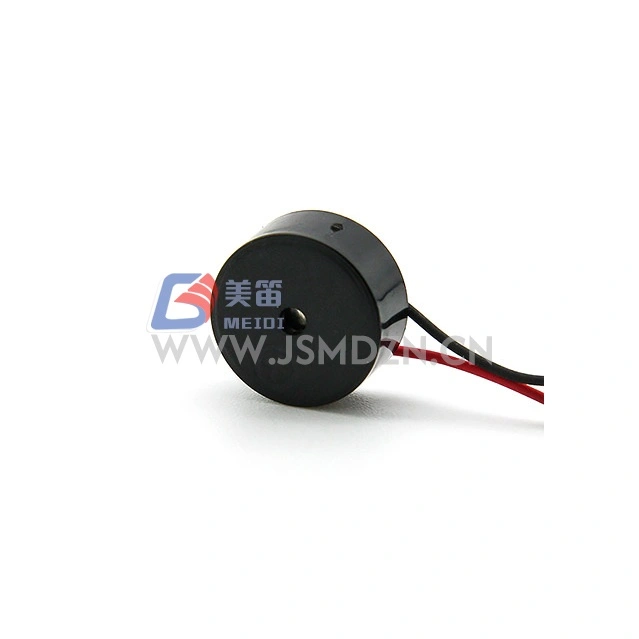

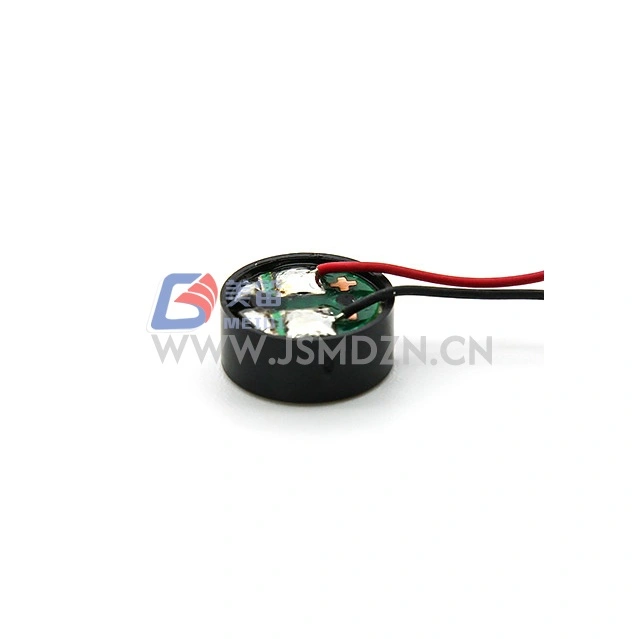

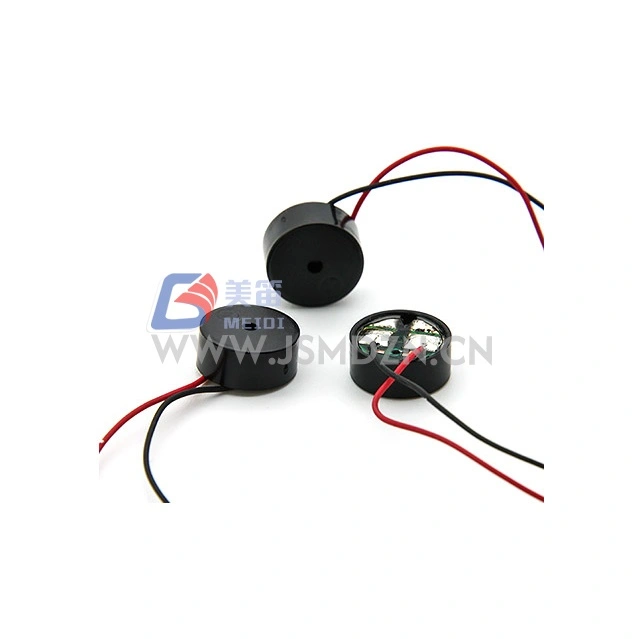

MEIDI HN-9042W 9x4,2 mm SMD Electromagnetic Passive Buzzer är en ytmonterad elektromagnetisk passiv summer i ett 9 mm × 4,2 mm paket, för 3,3V digitala system. 2730Hz resonansfrekvensen levererar en ton som är lämplig för användarfeedback, larmindikering och systemstatusvarning i kompakta elektroniska enheter.
Med en märkspänning på 3Vo-p och 2-4Vo-p driftspann, anpassar HN-9042W sig till vanliga 3,3V logiska skenor. 16 Ω spolresistansen möjliggör drivutvärdering från kapabla mikrokontrollerportar. Det svarta LCP-höljet erbjuder dimensionell kvarhållning vid förhöjda återflödestemperaturer.
Kontakta MEIDI för korsreferenshjälp vid migrering från alternativa 3V SMD-summerprodukter.
3,3V-optimerad design --- 3Vo-p klassificering med 2-4Vo-p intervall för integration med lågspänningslogikförsörjning
16Ω spoleimpedans --- låg resistans för utvärdering med direkt GPIO-enhet; verifiera portströmklassificeringen för kontinuerlig drift
2730Hz resonansfrekvens --- extern fyrkantvågsexcitering vid nominell frekvens ger akustisk utsignal; DC-spänning kommer inte att generera ljud
Hög SPL i kompakt paket --- Min. 85dB vid 10 cm under 3Vo-p, 2730Hz, 50 % duty cycle körförhållanden
LCP-höljesmaterial --- svart flytande kristallpolymerhölje bibehåller dimensionsstabilitet under ytmonterade återflödesförhållanden
Lättviktskonstruktion --- cirka 1,0 g per enhet
| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk passiv summer | --- |
| Märkspänning | 3Vo-s | Resonansfrekvensreferens |
| Driftspänning | 2-4Vo-s | Körsignaltopp |
| Märkström | Max. 80mA | Vid 2730Hz, 50 % drift, 3Vo-p fyrkantvåg |

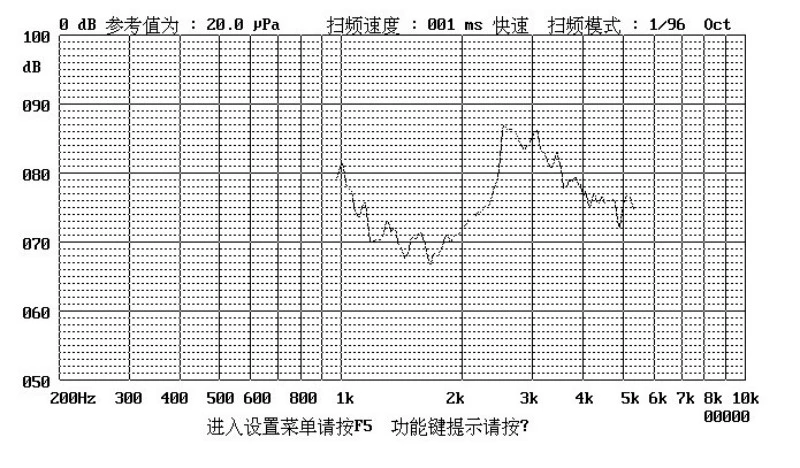

| Ljudtrycksnivå | Min. 85dB | Vid 2730Hz, 50% drift, 3Vo-p, 10cm |
| Spolemotstånd | 16 ± 3Ω | --- |
| Resonansfrekvens | 2730Hz | Vid märkspänning |
| Driftstemperatur | -20℃ ~ +70℃ | --- |
| Förvaringstemperatur | -30℃ ~ +80℃ | --- |
| Nettovikt | Ca. 1,0 g | --- |
| Material för hölje | Svart LCP | --- |
| Miljöskydd | RoHS | --- |

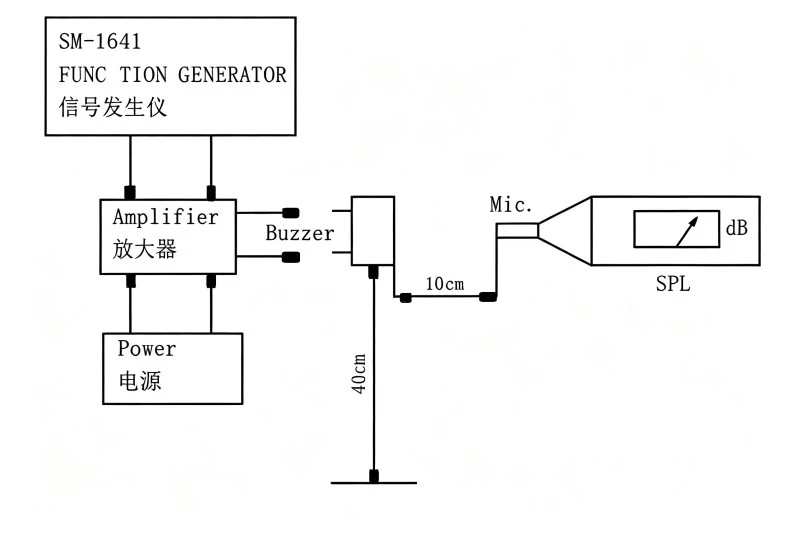

Standardtestförhållanden: temperatur 25±3℃, luftfuktighet 60±10 % relativ luftfuktighet, tryck 860-1060hPa
Batteridrivna IoT-sensornoder och trådlösa moduler som kräver 3,3V-kompatibla ljudvarningar
Inbyggda utvecklingskort och utvärderingskit för tongenerering och feedback från användarinteraktion
Industriella lågspänningsstyrningsmoduler med 3,3V I/O-expansionskort för status och felmeddelande
Smart mätning och energiövervakningsenheter för manipulation och tröskelvarningstoner
Fjärrkontroller för konsumentelektronik och handhållen kringutrustning för bekräftelseljud för knapptryck
Styrkort för 3D-skrivare och CNC-maskingränssnitt för varningar om fullständig drift och feltillstånd
| Designkrav | HN-9042W fördel |
| 3,3V systemintegration | 3Vo-p klassificering för standard logiska skenor |
| Direkt GPIO-enhetsutvärdering | 16Ω-spole tillåter initial prototypframställning utan externa drivrutinskomponenter på kapabla portar |
| Kompatibilitet med hög temperatur återflöde | LCP-hölje motstår deformation under blyfria lödtopptemperaturer |
| Kompakt akustisk utgång | Min. 85dB SPL från 9 mm × 4,2 mm paket |
| Lågspänningsflexibilitet | 2-4Vo-p-området rymmer Li-ion batteriurladdningskurvor och reglerad 3,3V matning |
MEIDI tillverkar HN-9042W med kvalitetskontrollprocesser inklusive verifiering av inkommande material, dimensionell inspektion i processen och slutlig elektrisk testning under standardförhållanden på 25±3 ℃, 60±10 % RH och 860-1060 hPa. LCP-höljes materialegenskaper verifieras för dimensionell stabilitet före montering.
Efter något av följande tester ska produkten uppfylla acceptanskriterier: inga defekter eller försämring av utseende och elektriska egenskaper (förutom SPL); SPL får inte minska med mer än 10dB från den lägsta SPL som anges i databladet.
| Testobjekt | Testvillkor |
| Livstest | 25±10℃, märkspänning, 1/2 resonansfrekvens fyrkantvåg, 96 timmar |
| Högtemperaturtest | +80 ℃ lagring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Lågtemperaturtest | -40 ℃ lagring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Fuktighetstest | +40±3℃, 90%–95% RH, 48 timmar, återhämta sig vid rumstemperatur i 6 timmar innan testning |
| Termisk chocktest | 70 ℃ 2 timmar → -20 ℃ 2 timmar (1 cykel), intervall 1 timme mellan cyklerna, totalt 10 cykler |
| Drop Test | Standardförpackning, alla 6 ytor och 3 kanter, fall från 1,2 meters höjd på tjock träskiva |
| Vibrationstest | 1000 cykler/min, amplitud 1,5 mm, 1 timme per axel, totalt 3 axlar |
Varning: Undvik att främmande material kommer in i produkten, inklusive magnetiska material, vattenlösliga material och frätande gaser, eftersom dessa kommer att påverka produktens elektriska prestanda.
1. Vad är den praktiska skillnaden mellan LCP- och Noryl-husmaterial för SMD-summerare?
LCP uppvisar högre värmeavböjningstemperatur och lägre fuktabsorption än Noryl, vilket ger förbättrad dimensionsstabilitet under blyfri återflödeslödning och i fuktiga driftsmiljöer. För applikationer där återflödestopptemperaturerna överstiger standardprofiler eller där fuktkänslighet är ett problem, erbjuder LCP-höljet fördelar.
2. Kan HN-9042W arbeta från en 5V matning med ett seriemotstånd?
Märkspänningen är 3Vo-p med ett driftområde på 2-4Vo-p. Drift vid 5Vo-p överskrider den maximala driftspänningen och kan resultera i för hög spolström, överhettning eller permanent skada. Om endast en 5V-försörjning är tillgänglig, använd en spänningsdelare eller seriemotstånd för att begränsa spolspänningen till inom 4Vo-p maximum, med hänsyn till 16Ω spolresistansen och förarens mättnadsspänning.
3. Hur verifierar jag om min mikrokontroller GPIO kan driva denna summer direkt?

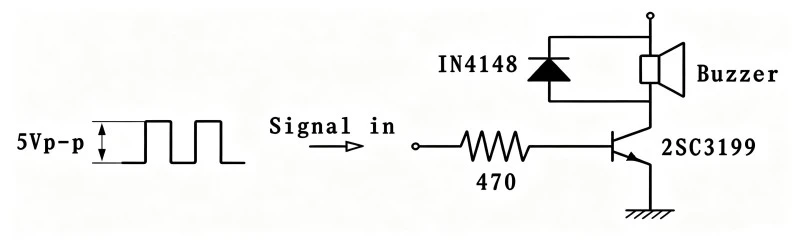

Kontrollera ditt mikrokontrollerdatablad för absolut maximal ström per GPIO-stift och totala portströmgränser. HN-9042W drar upp till 80mA vid 3Vo-p. Många 3,3V mikrokontroller begränsar GPIO-ström till 8-25mA per stift. Att överskrida dessa gränser riskerar hamnskador eller minskad livslängd. För produktionskonstruktioner rekommenderas en extern transistordrivrutin.
4. Vilken arbetscykelvariation är acceptabel med bibehållen acceptabel SPL?
Databladet specificerar 50 % arbetscykel för nominell SPL-mätning. Små avvikelser från 50 % ger mindre SPL-variationer. Betydande avvikelse mot mycket låga eller mycket höga arbetscykler minskar den genomsnittliga spolströmmen och motsvarande akustiska uteffekt. För konsekvent prestanda, bibehåll 50 % arbetscykel vid 2730 Hz.
5. Erbjuder MEIDI tejp-och-rulle-förpackningar för automatiserad montering?
Kontakta MEIDI för förpackningsalternativ inklusive tejp-och-rulle-specifikationer, rullkvantiteter och leader/trailer-konfigurationer för dina plock-and-place-utrustningskrav.
För tekniska datablad, reflowlödningsprofiler, GPIO-drivsystemapplikationsnoteringar eller OEM-konfigurationsdiskussion, kontakta MEIDI Applications Engineering.
